2.2 システム構成

HDLMは,SCSIドライバを使用して,ホストとストレージサブシステムを結ぶ経路を制御します。ホストとストレージサブシステムは,SANなどを使用してファイバケーブルまたはSCSIケーブルで接続します。ホスト側のケーブルの接続口はホストバスアダプタ(HBA),ストレージサブシステム側のケーブルの接続口はチャネルアダプタ(CHA)のポート(P)です。

ストレージサブシステムには,ホストからの入出力対象になる論理ユニット(LU)があります。LU内の領域をDevと呼びます。ホストとLU内のDevを結ぶ経路をパスと呼びます。

HDLMは,パスにIDを割り当てて管理します。このIDをパス管理PATH_IDと呼びます。また,パスを管理対象物と呼ぶこともあります。HDLMのシステム構成を「図2-1 HDLMのシステム構成」に示します。

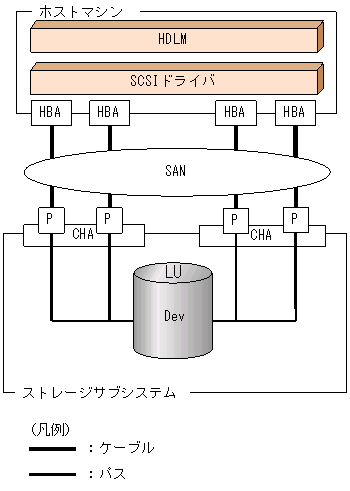

図2-1 HDLMのシステム構成

[図データ]

HDLMのシステム構成要素を「表2-1 HDLMのシステム構成要素」に示します。

表2-1 HDLMのシステム構成要素

構成要素 説明
HBA ホストバスアダプタです。ホスト側のケーブルの接続口です。
SAN ホストとストレージサブシステムがデータ転送に使用する,専用のネットワークです。
CHA チャネルアダプタです。
P CHAのポートです。ストレージサブシステム側のケーブルの接続口です。
LU 論理ユニット(ストレージサブシステム側で定義した,論理的なボリューム)です。ホストからの入出力対象となります。
Dev LU内の領域です。
パス ホストとLU内のDevを結ぶ経路です。
