TP1/NET/OSAS-NIF固有のシステム定義の種類

TP1/NET/OSAS-NIFに固有の定義を次の表に示します。

表6‒2　TP1/NET/OSAS-NIF固有の定義の種類
定義名		コマンド	オプション・オペランド		定義内容	指定値((値範囲))《省略時解釈値》
MCFマネジャ定義		mcfmcomn	-l	−	MCFメッセージ回復用作業領域長	符号なし整数((0〜524288))《0》
MCF通信構成定義	共通定義	プロトコル共通のコマンドだけで定義できます。共通のコマンドについては，マニュアル「OpenTP1 システム定義」を参照してください。
	プロトコル固有定義	mcftpcmn（プロトコル共通定義）指定数：1	-e	termactb	コネクション確立処理中のオンライン終了時動作	《wait》`｜`cont
			-r	autoonln	着呼型コネクションの自動受付開始機能を使用するかどうかを指定	yes`｜`《no》
			-r	errdetect	過着呼による障害検出機能を使用するかどうかを指定	yes`｜`《no》
		mcftalccn（コネクション定義の開始）指定数：1〜512^※	-c	−	コネクションID	1〜8文字の識別子
			-p	−	プロトコルの種別	onf
			-n	−	自システムのPSAPアドレス	1〜142文字の16進数字
			-q	−	相手システムのPSAPアドレス	1〜186文字の16進数字
			-g	sndbuf	メッセージ送信用バッファグループ番号	符号なし整数((1〜512))
			-g	rcvbuf	メッセージ受信用バッファグループ番号	符号なし整数((1〜512))
			-e	msgbuf	メッセージ編集用バッファグループ番号	符号なし整数((1〜512))
			-e	count	メッセージ編集用バッファ数	符号なし整数((1〜131070))
			-m	mode	使用する通信管理	xnfas
			-t	−	コネクションの種別	《int》 `｜` rsp
			-i	−	コネクションの確立方法	auto `｜` 《manual》
			-b	bretry	コネクション確立障害時の確立再試行をするかどうかを指定	《yes》 `｜` no
				bretrycnt	コネクション確立障害時の確立再試行回数	符号なし整数((0〜65535))《0》（単位：回）
				bretryint	コネクション確立障害時の確立再試行間隔	符号なし整数((0〜2550))《60》（単位：秒）
			-v	tim1	正常処理監視タイマ値	符号なし整数((0，10〜8191))《60》（単位：秒）
				tim2	ユーザ処理監視タイマ値	符号なし整数((0，10〜8191))《60》（単位：秒）
				tim3	送達確認監視タイマ値	符号なし整数((0，10〜8191))《60》（単位：秒）
				tim4	連続送信監視タイマ値	符号なし整数((0，10〜8191))《60》（単位：秒）
				tim5	終了処理監視タイマ値	符号なし整数((0，10〜65535))《300》（単位：秒）
			-o	ownsid	自システムのシステムID	16進数字((0001〜ffff))
			-o	otrsid	相手システムのシステムID	16進数字((0001〜ffff))
			-y	nummax	NIF通番最大値	符号なし整数((1〜4294967295))《32767》
			-x	embed	コネクションの確立方式	《yes》 `｜` no
			-x	agentnum	エージェント番号のオクテット数指定方式	《asn1》 `｜` fixed
			-z	slot	仮想スロット番号	符号なし整数((0〜65535))
		mcftalcle（論理端末定義）　指定数 1〜33（重畳型）　1〜2048（非重畳型）	-l	−	論理端末名称	1〜8文字の識別子
			-t	−	論理端末の端末タイプ	request `｜` reply `｜` send `｜` receive
			-m	mmsgcnt	メモリ出力メッセージ最大格納数	符号なし整数((0〜65535))《0》
			-m	dmsgcnt	ディスク出力メッセージ最大格納数	符号なし整数((0〜65535))《0》
			-k	quekind	出力メッセージの割り当て先	memory `｜` 《disk》
			-k	quegrpid	キューグループID	1〜8文字の識別子
			-o	aj	メッセージ送信完了ジャーナルを取得するかどうかを指定	《yes》 `｜` no
			-r	repr	代表論理端末にするかどうかを指定	yes `｜` 《no》
			-d	sync	同期型を使用するかどうかを指定	yes `｜` 《no》
				nugua	NIF通番を引き継ぐかどうかを指定	《yes》 `｜` no
				rplytim	応答監視タイマ値	符号なし整数((0〜8191))《0》（単位：秒）
		mcftalced（コネクション定義の終了）指定数：mcftalccnと同数	−	−	コネクション定義の終了	−
MCFアプリケーション定義		mcfaalcap（アプリケーション属性定義）	-n	lname	論理端末名称	1〜8文字の識別子
MCFアプリケーション定義		mcfaalcap（アプリケーション属性定義）	-n	cname	コネクションID	1〜8文字の識別子

（凡例）

−：該当しません。

注※

定義できる最大値です。同時接続できる最大数を求める計算式を次に示します。なお，ソケット用ファイル記述子の最大数については，「システムサービス共通情報定義」を参照してください。

同時接続数≦256−（定義コネクション数×2＋ソケット用ファイル記述子の最大数＋MCFメイン関数でユーザが使用するファイル記述子数＋30）

注

TP1/NET/OSAS-NIFに固有の定義だけ記載してあります。このほかにも，プロトコルで共通の定義コマンド，オプション，およびオペランドがあります。それらについては，マニュアル「OpenTP1 システム定義」を参照してください。

〈このページの構成〉

定義の指定順序

定義の指定順序

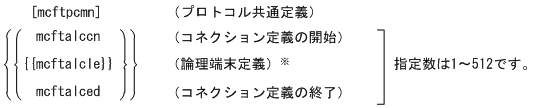

TP1/NET/OSAS-NIFのプロトコル固有定義コマンドの指定順序を次の図に示します。

図6‒1　TP1/NET/OSAS-NIFのプロトコル固有定義コマンドの指定順序

注※: mcftalccnとmcftalcleの指定は，1対n（n：重畳型の場合は1〜33，非重畳型の場合は1〜2048）です。
