分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/OSAS-NIF編
一方送信メッセージを受信するときの処理の流れを，図A-9，図A-10に示します。

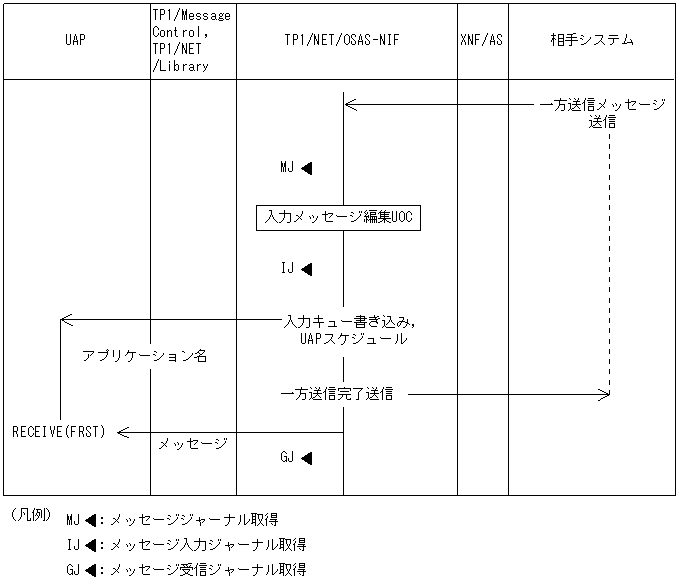

図A-9 一方送信メッセージ受信の処理の流れ（単一セグメントの場合）

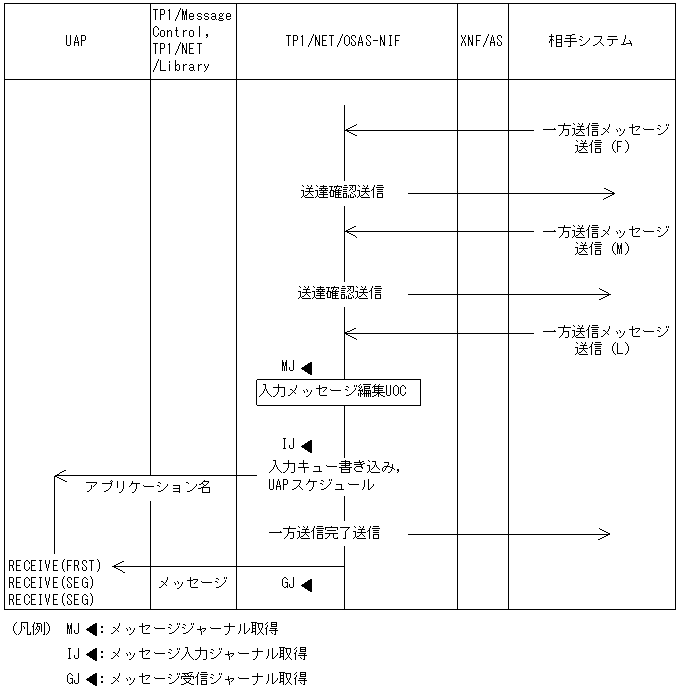

図A-10 一方送信メッセージ受信の処理の流れ（セグメント組み立て受信の場合）
