分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/OSAS-NIF編
一方送信メッセージを送信するときの処理の流れを，図A-7，図A-8に示します。

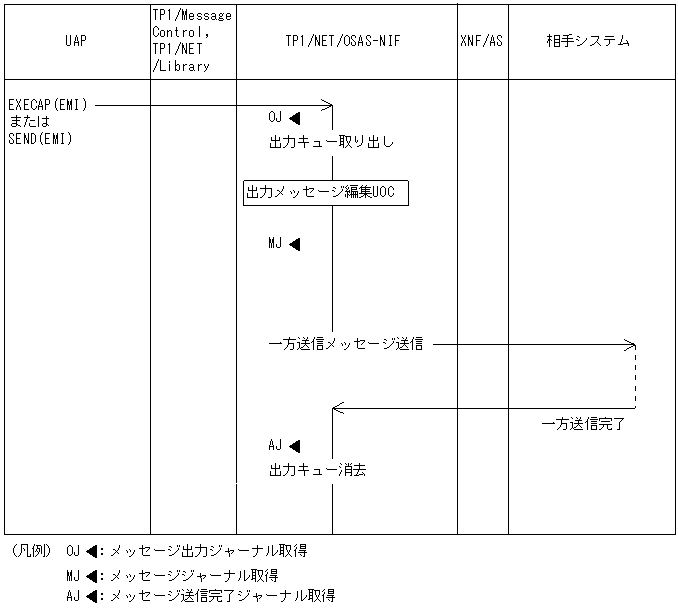

図A-7 一方送信メッセージ送信の処理の流れ（単一セグメントの場合）

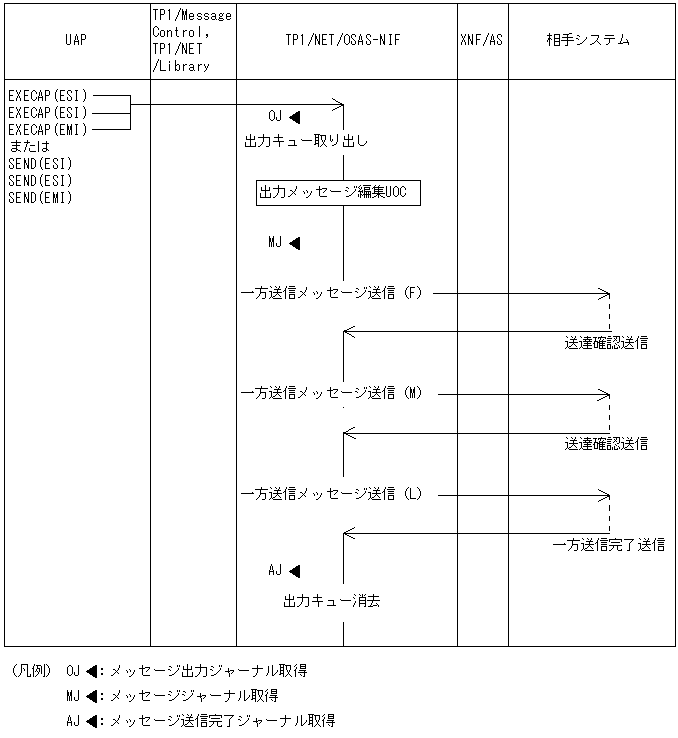

図A-8 一方送信メッセージの送信処理の流れ（セグメント分割送信の場合）
