同期型の問い合わせメッセージ送信時の障害発生個所を次の図に示します。また，同期型の問い合わせメッセージ送信時の障害の処理を表8-6に示します。該当する数字を参照してください。

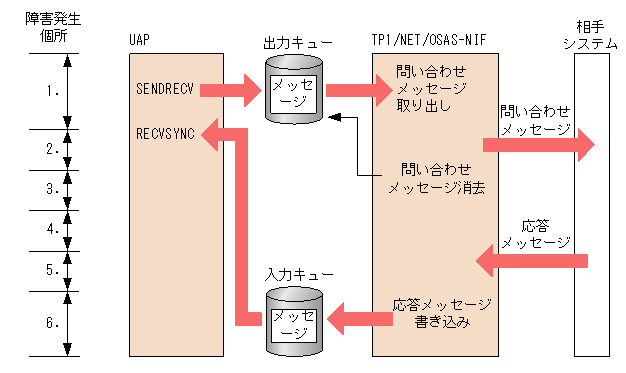

図8-4　同期型の問い合わせメッセージ送信時の障害発生個所

表8-6　同期型の問い合わせメッセージ送信時の障害の処理

発生個所	内容	TP1/NET/OSAS-NIFの処理	問い合わせメッセージの扱い	応答メッセージの扱い	UAPでできる処理
1.	出力メッセージ編集UOC障害	メッセージログを出力します。 UAPへエラーリターンします。 CERREVTを起動します。 論理端末を閉塞します。	破棄	−	UAP処理
	出力キュー障害	同上	破棄	−	UAP処理
	バッファ取得障害	同上	破棄	−	UAP処理
2.	コネクション障害	メッセージログを出力します。 UAPへエラーリターンします。 CERREVTを起動します。 コネクションを解放します。	破棄	−	UAP処理
	mcftdctle入力	メッセージログを出力します。 UAPへエラーリターンします。 相手システムへ送信中断を送信します。 CERREVTを起動します。 論理端末を閉塞します。	破棄	−	UAP処理
	受信拒否受信	同上	破棄	−	UAP処理
	t3タイムアウト発生	メッセージログを出力します。 UAPへエラーリターンします。 CERREVTを起動します。 論理端末を閉塞します。	破棄	−	UAP処理
	NIF-REJECT受信	同上	破棄	−	UAP処理
	UAP異常終了	ERREVT2またはERREVT3を起動します。 メッセージログを出力します。 相手システムへ送信中断を送信します。 CERREVTを起動します。 論理端末を閉塞します。	破棄	−	ERREVT2またはERREVT3処理
3.	メッセージ送信完了障害	メッセージログを出力します。 CERREVTを起動します。 論理端末を閉塞します。	−	UAPで受信	CERREVT処理
4.	コネクション障害	メッセージログを出力します。 UAPへエラーリターンします。 CERREVTを起動します。 コネクションを解放します。	−	受信済み	UAP処理
	t2タイムアウト発生	メッセージログを出力します。 UAPへエラーリターンします。 CERREVTを起動します。 論理端末を閉塞します。	−	受信済み	UAP処理
	UAP異常受信	同上	−	受信済み	UAP処理
	UAP異常終了	ERREVT2またはERREVT3を起動します。 メッセージログを出力します。 CERREVTを起動します。 論理端末を閉塞します。	−	破棄・受信済み	ERREVT2またはERREVT3処理
5.	コネクション障害	メッセージログを出力します。 UAPへエラーリターンします。 CERREVTを起動します。 コネクションを解放します。	−	破棄・受信済み	UAP処理
	t2タイムアウト発生	メッセージログを出力します。 UAPへエラーリターンします。 CERREVTを起動します。 論理端末を閉塞します。	−	破棄・受信済み	UAP処理
	NIF-REJECT受信	同上	−	破棄・受信済み	UAP処理
	送信中断受信	同上	−	破棄・受信済み	UAP処理
	UAP異常終了	ERREVT2またはERREVT3を起動します。 メッセージログを出力します。 CERREVTを起動します。 論理端末を閉塞します。	−	破棄・受信済み	ERREVT2またはERREVT3処理
6.	入力メッセージ編集UOC障害	メッセージログを出力します。 UAPへエラーリターンします。 CERREVTを起動します。 論理端末を閉塞します。	−	破棄・受信済み	UAP処理
	バッファ取得障害	同上	−	破棄・受信済み	UAP処理
	入力キュー障害	同上	−	破棄・受信済み	UAP処理
	応答エラー	メッセージログを出力します。 CERREVTを起動します。 論理端末を閉塞します。	−	−	CERREVT処理

（凡例）

−：該当しません。
