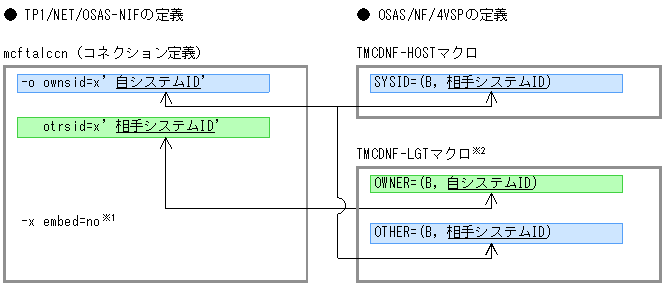

相手システムがTMS-4V/SPシステムの場合の,TP1/NET/OSAS-NIFとOSAS/NF/4VSPの定義の関係を次の図に示します。OSAS/NF/4VSPの定義については,マニュアル「VOS3 TMS-4V/SP OSAS/AP間通信サービス-NF OSAS/NF/4VSP」を参照してください。
図5-7 OSAS/NF/4VSPの定義との関係

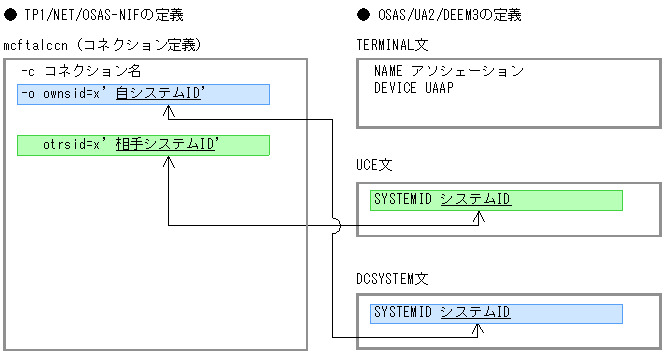

相手システムがXDM/DCCM3システムの場合のTP1/NET/OSAS-NIFとOSAS/UA2/DCCM3の定義の関係を次の図に示します。OSAS/UA2/DCCM3の定義については,マニュアル「VOS3 OSIアプリケーション共通機能/AP間通信サービス/DCCM3 OSAS/UA2/DCCM3」を参照してください。
図5-8 OSAS/UA2/DCCM3の定義との関係
