mcftalccn -c コネクションID
          -p onf
          -n x'自システムのPSAPアドレス'
          -q x'相手システムのPSAPアドレス'
          -g "sndbuf=メッセージ送信用バッファのグループ番号
              rcvbuf=メッセージ受信用バッファのグループ番号"
         〔-e "〔msgbuf=メッセージ編集用バッファグループ番号〕
              〔count=メッセージ編集用バッファ数〕"〕
          -m "mode=xnfas"
         〔-t int|rsp〕
         〔-i auto|manual〕
         〔-b "〔bretry=yes|no〕
               〔bretrycnt=コネクション確立時再試行回数〕
               〔bretryint=コネクション確立時再試行間隔〕"〕
         〔-v "〔tim1=正常処理監視タイマ値〕
               〔tim2=ユーザ処理監視タイマ値〕
               〔tim3=送達確認監視タイマ値〕
               〔tim4=連続送信監視タイマ値〕
               〔tim5=終了処理監視タイマ値〕"〕
          -o "ownsid=x'自システムID'
              otrsid=x'相手システムID'"
         〔-y "〔nummax=NIF通番最大値〕"〕
         〔-x "〔embed=yes|no〕
               〔agentnum=asn1|fixed〕"〕
          -z "slot=スロット番号"


コネクションに関する環境を定義します。

• 　-c コネクションID　　〜〈識別子〉((1〜8文字))
  OpenTP1システム内で，一意となるコネクションIDを指定します。

• 　-p onf
  プロトコルの種別を指定します。
  onf：NIF/OSIプロトコル

• 　-n x'自システムのPSAPアドレス'　　〜〈1〜142文字の16進数字〉
  自システムのPSAPアドレスを指定します。

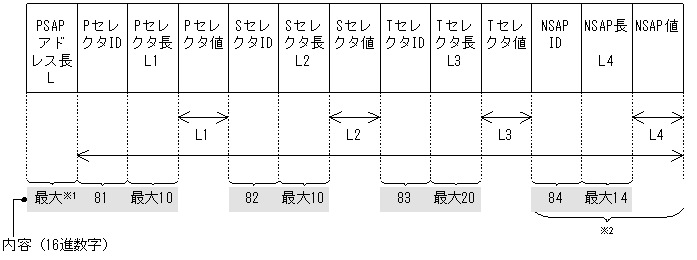

  PSAPアドレスの形式を次の図に示します。


  図5-2　PSAPアドレスの形式



  注※1

  PSAPアドレス長の最大値は，自システムの場合(46)₁₆で，相手システムの場合(5C)₁₆です。

  注※2

  自システムの場合，NSAPアドレスは指定しません。

• 　-q x'相手システムのPSAPアドレス'　　〜〈1〜186文字の16進数字〉
  相手システムのPSAPアドレスを指定します。
  -nオプションで指定する自システムのPSAPアドレスと，-qオプションで指定する相手システムのPSAPアドレスの組み合わせは，ほかのmcftalccn定義コマンドで指定する値と重複しないようにしてください。
  PSAPアドレスの形式については，図5-2を参照してください。

• 　-g
  （オペランド）


  sndbuf=メッセージ送信用バッファのグループ番号　　〜〈符号なし整数〉((1〜512))

  メッセージ送信用バッファのグループ番号を指定します。

  MCF通信構成定義（mcftbuf -g）のgroupnoオペランドに指定されているバッファグループ番号を指定してください。

  rcvbuf=メッセージ受信用バッファのグループ番号　　〜〈符号なし整数〉((1〜512))

  メッセージ受信用バッファのグループ番号を指定します。

  MCF通信構成定義（mcftbuf -g）のgroupnoオペランドに指定されているバッファグループ番号を指定してください。

• 　-e
  （オペランド）


  msgbuf=メッセージ編集用バッファグループ番号　　〜〈符号なし整数〉((1〜512))

  入力，出力メッセージ編集UOCの場合，メッセージ編集用として使用するバッファグループ番号を指定します。

  このオペランドを省略した場合は，メッセージ編集用バッファは確保されません。メッセージ編集用バッファグループ番号は，MCF通信構成定義（mcftbuf -g）のgroupnoオペランドで指定するバッファグループ番号を指定してください。

  count=メッセージ編集用バッファ数　　〜〈符号なし整数〉((1〜131070))

  入力，出力メッセージ編集UOCの場合，メッセージ編集用として使用するバッファの数を指定します。

  msgbufオペランドで指定するメッセージ編集用バッファグループ番号に対応するMCF通信構成定義（mcftbuf -g）のcountオペランドおよびextendオペランドで指定するバッファ数の中から，メッセージ編集用に使用するバッファ数を指定してください。

  また，このオペランドの指定は，MCF通信構成定義（mcftbuf -g）のcountオペランドおよびextendオペランドで指定されたバッファ数の合計値を超える指定はできません。

  msgbufオペランドを省略した場合は，このオペランドの指定は無効です。

• 　-m
  （オペランド）


  mode=xnfas

  使用する通信管理を次の値で指定します。

  このオペランドは必ず指定してください。

  xnfas：XNF/AS

• 　-t int｜rsp　　〜《int》
  コネクション確立時の発呼と着呼の識別を指定します。
  int：自システムが発呼側
  rsp：自システムが着呼側

• 　-i auto｜manual　　〜《manual》
  オンライン開始時にコネクションを自動的に確立するかどうかを指定します。
  auto：オンライン開始時にコネクションを自動的に確立します。
  manual：オンライン中，運用コマンドのmcftactcnコマンドを入力して，コネクションを確立します。

• 　-b
  （オペランド）


  bretry=yes｜no　　〜《yes》

  コネクション確立時に障害が発生した場合，コネクション確立再試行をするかどうかを指定します。

  yes：コネクション確立再試行をします。

  no：コネクション確立再試行をしません。

  bretrycnt=コネクション確立時再試行回数　　〜〈符号なし整数〉((0〜65535))《0》（単位：回）

  コネクション確立時に回復可能な障害が発生した場合，MCFが行う確立再試行回数を指定します。このオペランドを省略した場合，または0を指定した場合，確立再試行を無限回繰り返します。

  bretryオペランドでnoを指定した場合，bretrycntオペランドの指定は無効になります。

  bretryint=コネクション確立時再試行間隔　　〜〈符号なし整数〉((0〜2550))《60》（単位：秒）

  コネクション確立時に回復可能な障害が発生した場合，MCFが行う確立再試行の間隔を指定します。0を指定した場合，直ちにコネクションの確立再試行をします。

  bretryオペランドでnoを指定した場合，bretryintオペランドの指定は無効になります。

• 　-v
  （オペランド）


  tim1=正常処理監視タイマ値　　〜〈符号なし整数〉((0,10〜8191))《60》（単位：秒）

  正常処理監視タイマ値を指定します。

  0を指定した場合，正常処理監視をしません。

  tim2=ユーザ処理監視タイマ値　　〜〈符号なし整数〉((0,10〜8191))《60》（単位：秒）

  ユーザ処理監視タイマ値を指定します。

  0を指定した場合，ユーザ処理監視をしません。

  tim3=送達確認監視タイマ値　　〜〈符号なし整数〉((0,10〜8191))《60》（単位：秒）

  送達確認監視タイマ値を指定します。

  0を指定した場合，送達確認監視をしません。

  tim4=連続送信監視タイマ値　　〜〈符号なし整数〉((0,10〜8191))《60》（単位：秒）

  連続送信監視タイマ値を指定します。

  0を指定した場合，連続送信監視をしません。

  tim5=終了処理監視タイマ値　　〜〈符号なし整数〉((0，10〜65535))《300》（単位：秒）

  終了処理監視タイマ値を指定します。

  0を指定した場合，終了処理監視をしません。

• 　-o
  （オペランド）


  ownsid=x'自システムID'　　〜〈16進数字〉((0001〜ffff))

  自システムのシステムIDをネットワーク内で一意に指定します。

  otrsid=x'相手システムID'　　〜〈16進数字〉((0001〜ffff))

  相手システムのシステムIDをネットワーク内で一意に指定します。

• 　-y
  （オペランド）


  nummax=NIF通番最大値　　〜〈符号なし整数〉((1〜4294967295))《32767》

  通番管理機能で使用するNIF通番の最大値を指定します。

• 　-x
  （オペランド）


  embed=yes｜no　　〜《yes》

  コネクションの確立方式を指定します。

  ただし，-tオプションでrspを指定した場合，このオペランドの指定は無効になります。

  yes：重畳型（OSI構造の層の中のACSEとNIF/OSIを同時に確立します。重畳型で接続できる端末の台数は，1〜33台です）

  no：非重畳型（OSI構造の層の中のACSEを確立してからNIF/OSIを確立します。非重畳型で接続できる端末の台数は，1〜2048台です）

  agentnum=asn1｜fixed　　〜《asn1》

  NIFヘッダに設定するエージェント番号のオクテット数を指定します。

  このオペランドの指定を省略した場合，asn1に設定されます。

  asn1：ASN.1のエンコード規則に従い，最小のオクテット数に設定します。

  fixed：2オクテット固定で設定します。

• 　-z
  （オペランド）


  slot=スロット番号

  　　〜〈符号なし整数〉((0〜65535))

  スロット番号を指定します。

  XNF/ASの通信構成定義で指定する仮想スロット番号を指定してください。

  このオペランドは必ず指定してください。

-gオプションおよび-eオプションで指定するバッファグループ番号は，MCF通信構成定義（mcftbuf）で指定したバッファグループ番号に対応させてください。mcftbuf定義コマンドでコネクションごとに割り当てる資源の量を次の表に示します。バッファグループ定義の詳細については，マニュアル「OpenTP1 システム定義」を参照してください。

次の表に示した値より小さい値をMCF通信構成定義（mcftbuf）で指定すると，オンライン実行中にバッファ不足などが発生することがあります。

表5-3　mcftbuf定義コマンドでコネクションごとに割り当てる資源の量

mcftalccn コマンド		バッファグループ定義　mcftbufコマンド　-gオプション
		length　※1	count + extend　※2
-g	sndbuf	論理端末数×10 または コネクション間で最大のメッセージ長どちらかの最大値	論理端末数×（最大セグメント分割数＋1）
	rcvbuf	論理端末数×10 または コネクション間で最大のメッセージ長どちらかの最大値	論理端末数×（最大セグメント分割数＋1）
-e	msgbuf	ユーザ任意値（入力メッセージ編集UOC出力メッセージ編集UOCで編集したメッセージを格納できるサイズ）	編集用バッファ数

注※1

lengthオペランドに指定できる最大値-256未満の値を指定してください。また，複数コネクションでバッファグループを共用する場合，コネクション間での最大の値を指定します。

注※2

複数コネクションでバッファグループを共用する場合，コネクションごとの和を指定します。
