PROCEDURE DIVISION　の指定


CALL 'CBLDCMCF' USING 一意名1 一意名2 一意名3 一意名4


DATA DIVISION　の指定


01 一意名1.
   02 データ名A  PIC X(8) VALUE 'SENDRECV'.
   02 データ名B  PIC X(5).
   02 FILLER    PIC X(3).
   02 データ名C  PIC X(4) VALUE SPACE.
   02 データ名D  PIC X(4) VALUE SPACE.
   02 データ名E  PIC 9(8).
   02 データ名F  PIC 9(8).
   02 データ名G  PIC 9(9) COMP.
   02 データ名H  PIC X(4).
   02 データ名I  PIC X(4) VALUE SPACE.
   02 データ名J  PIC X(4) VALUE SPACE.
   02 データ名K  PIC X(4) VALUE SPACE.
   02 データ名L  PIC X(8) VALUE SPACE.
   02 データ名M1 PIC X(4) VALUE SPACE.
   02 データ名M2 PIC X(8) VALUE SPACE.
   02 データ名M3 PIC X(4) VALUE SPACE.
   02 データ名M4 PIC 9(9) COMP VALUE ZERO.
   02 データ名M5 PIC 9(9) COMP VALUE ZERO.
   02 データ名M6 PIC X(1) VALUE SPACE.
   02 データ名M7 PIC X(1).
   02 データ名N  PIC X(14) VALUE LOW-VALUE.
01 一意名2.
   02 データ名O  PIC X(4) VALUE 'IO  '.
   02 データ名P  PIC X(8).
   02 データ名Q  PIC X(8) VALUE SPACE.
   02 データ名R  PIC X(8) VALUE SPACE.
   02 データ名T  PIC X(28) VALUE LOW-VALUE.
01 一意名3.
   02 データ名U  PIC 9(x) COMP.
   02 データ名V  PIC X(x).
   02 データ名W  PIC X(n).
01 一意名4.
   02 データ名X  PIC 9(x) COMP.
   02 データ名Y1 PIC X(x) VALUE SPACE.
   02 データ名Y2 PIC X(1).
   02 データ名Z  PIC X(n).


同期型でメッセージを送信したあと，同期型でメッセージを受信します。

CBLDCMCF('SENDRECV')では，相手システムへ送る論理メッセージのうち，一つのセグメントを送信できます。必要なセグメントの数だけCBLDCMCF('SENDRECV')を発行することによって，一つの論理メッセージを送信できます。

メッセージの最終セグメントを送信すると，CBLDCMCF('SENDRECV')は相手システムからの応答を待ちます。応答が届くと，そのメッセージの先頭セグメントを受信します。

中間セグメントおよび最終セグメントを受信する場合はCBLDCMCF('RECVSYNC')を発行してください。

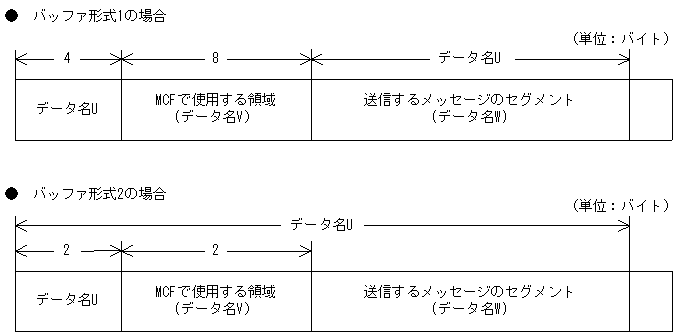

セグメントを送信する領域（一意名3で示す領域）の形式を次に示します。

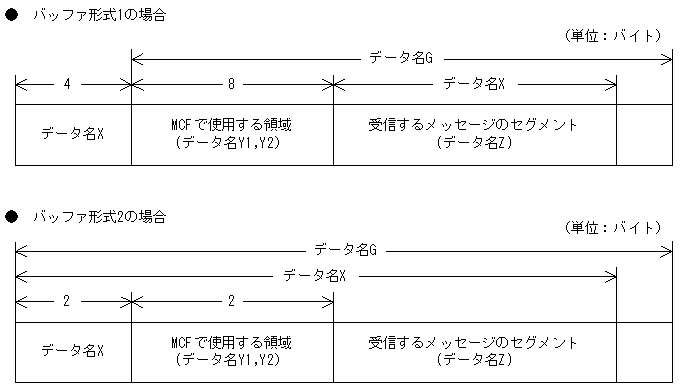

セグメントを受信する領域（一意名4で示す領域）の形式を次に示します。

• 　データ名A
  同期型メッセージの送受信を示す要求コード「VALUE 'SENDRECV'」を設定します。

• 　データ名C，データ名D
  空白を設定します。

• 　データ名G
  セグメントを受信する領域の長さを設定します。

• 　データ名H
  メッセージの最終セグメントを送信するかどうかを設定します。次のどちらかの値を設定してください。


  VALUE 'ESI△'

  先頭セグメントまたは中間セグメントを送信する場合に設定します。

  VALUE 'EMI△'

  最終セグメントを送信する場合，および論理メッセージが単一セグメントの場合に設定します。さらに，先頭セグメントまたは中間セグメントの引き渡し後，メッセージの引き渡しの終了を連絡する場合にもこの値を設定します。この値を設定してCBLDCMCF('SENDRECV')を発行すると，論理端末からの応答を待ちます。

• 　データ名I，データ名J，データ名K，データ名L，データ名M1，データ名M2，データ名M3
  空白を設定します。

• 　データ名M4，データ名M5
  0を設定します。

• 　データ名M6
  空白を設定します。

• 　データ名M7
  使用するバッファ形式を設定します。


  VALUE '1'

  バッファ形式1を使用する場合に設定します。

  VALUE '2'

  バッファ形式2を使用する場合に設定します。

  空白

  省略されたものとして，「VALUE '1'」（バッファ形式1）が設定されます。

• 　データ名N
  MCFで使用する領域です。

• 　データ名O
  同期型メッセージの送受信を示す「VALUE 'IO△△'」を設定します。

• 　データ名P
  メッセージを出力して応答を入力する論理端末名称を設定します。論理端末名称は最大8バイトの長さです。8バイトに満たない名称を設定する場合は，後ろを空白で埋めてください。

• 　データ名Q，データ名R
  空白を設定します。

• 　データ名T
  MCFで使用する領域です。

• 　データ名U


  【バッファ形式1の場合】 PIC 9(9)

  送信する論理メッセージのセグメントの長さを設定します。メッセージの送信の終了を連絡する場合でセグメントの内容がないときは，0を設定してください。

  【バッファ形式2の場合】 PIC 9(4)

  送信する論理メッセージのセグメントの長さ＋4を設定します。メッセージの送信の終了を連絡する場合でセグメントの内容がないときは，4を設定してください。

• 　データ名V


  【バッファ形式1の場合】 PIC X(8)

  【バッファ形式2の場合】 PIC X(2)

  MCFで使用する領域です。

• 　データ名W
  送信する論理メッセージのセグメントの内容を設定します。一つのセグメントで32000バイトまで送信できます。メッセージの送信の終了を連絡する場合で，セグメントの内容がないときも必ず設定してください。

• 　データ名Y1


  【バッファ形式1の場合】 PIC X(7)

  【バッファ形式2の場合】 PIC X(1)

  空白を設定します。

• 　データ名Y2
  MCFで使用する領域です。


• 　データ名B
  ステータスコードが，5けたの数字で返されます。

• 　データ名E
  メッセージを受信した日付がYYYYMMDD（YYYY：西暦年　MM：月　DD：日）の形式で返されます。

• 　データ名F
  メッセージを受信した時刻がHHMMSS00（HH：時　MM：分　SS：秒　00は固定）の形式で返されます。

• 　データ名X


  【バッファ形式1の場合】 PIC 9(9)

  受信したセグメントの長さが返されます。

  【バッファ形式2の場合】 PIC X(2)

  受信したセグメントの長さ＋4が返されます。

• 　データ名Z
  受信した論理メッセージの先頭セグメントの内容が返されます。


ステータスコード	意味
00000	正常に終了しました。
71002	メッセージキューへの入出力処理時に障害が発生しました。
	メッセージキューが閉塞されています。
	メッセージキューが割り当てられていません。
	データUに32000バイトを超える値を設定しています。
	MCFが終了処理中のため，受け付けられません。
71003	メッセージキューが満杯です。
71004	メッセージを格納するバッファを，メモリ上に確保できませんでした。
71108	メッセージ送信しようとしましたが，送信先に管理テーブルが確保できませんでした。
	プロセスのローカルメモリが不足しています。
72000	＜MHPの実行でリターンした場合＞ 先頭セグメントを受信するCBLDCMCF('RECEIVE△')を呼び出す前に，CBLDCMCF('SENDRECV')を呼び出しています。
72001	データ名Pに設定した論理端末名称が間違っています。
	CBLDCMCF('SENDRECV')を呼び出せない論理端末を設定しています。
72005	先頭セグメントまたは中間セグメントを送信するCBLDCMCF('SENDRECV')で，長さが0バイトのセグメントを送信しています。
72013	データ名Gの指定値を超えるセグメントを受信しました。データ名Gの指定値を超えた部分は切り捨てられました。
72016	データ名Nまたはデータ名Tに設定した値が間違っています。
	データ名M4に設定した値が間違っています。
	データ名M7に設定した値が間違っています。
72019	データ名M6に設定した値が間違っています。
72024	データ名Oに設定した値が間違っています。
72026	データ名Hに設定した値が間違っています。
72028	データ名Aに設定した値が間違っています。
72036	データ名Gの指定値が不足しています。バッファ形式1の場合は9バイト以上，バッファ形式2の場合は5バイト以上の領域を確保してください。
72041	単一セグメントを送信するCBLDCMCF('SENDRECV')で，長さが0バイトのセグメントを送信しています。
73001	メッセージの送受信処理中に障害が発生しました。
73002	論理端末が閉塞されています。
73004	メッセージの送信処理中にタイムアウトが発生しました。
73005	メッセージの受信処理中にタイムアウトが発生しました。
73008	運用コマンドまたは障害による論理端末閉塞処理中に，CBLDCMCF('SENDRECV')を呼び出しました。
73009	論理端末閉塞解除処理中に，CBLDCMCF('SENDRECV')を呼び出しました。
73010	入力メッセージ編集UOCまたは出力メッセージ編集UOCで障害が発生しました。
73015	出力先の論理端末は，ほかのUAPで仕掛り中です。
73018	データ名M5に設定した値が間違っています。
上記以外	プログラムの破壊などによる，予期しないエラーが発生しました。
