PROCEDURE DIVISION　の指定


CALL 'CBLDCMCF' USING 一意名1 一意名2 一意名3


DATA DIVISION　の指定

01 一意名1.
   02 データ名A  PIC X(8) VALUE 'SEND  '.
   02 データ名B  PIC X(5).
   02 FILLER    PIC X(3).
   02 データ名C  PIC X(4) VALUE SPACE.
   02 データ名D  PIC X(4) VALUE SPACE.
   02 データ名E  PIC 9(8).
   02 データ名F  PIC 9(8).
   02 データ名G  PIC 9(9) COMP VALUE ZERO.
   02 データ名H  PIC X(4).
   02 データ名I  PIC X(4) VALUE SPACE.
   02 データ名J  PIC X(4).
   02 データ名K  PIC X(4).
   02 データ名L  PIC X(8) VALUE SPACE.
   02 データ名M1 PIC X(4) VALUE SPACE.
   02 データ名M2 PIC X(8) VALUE SPACE.
   02 データ名M3 PIC X(4) VALUE SPACE.
   02 データ名M4 PIC 9(9) COMP VALUE ZERO.
   02 データ名M5 PIC 9(9) COMP VALUE ZERO.
   02 データ名M6 PIC X(1) VALUE SPACE.
   02 データ名M7 PIC X(1).
   02 データ名N  PIC X(14) VALUE LOW-VALUE.
01 一意名2.
   02 データ名O  PIC X(4) VALUE 'OUT '.
   02 データ名P  PIC X(8).
   02 データ名Q  PIC X(8) VALUE SPACE.
   02 データ名R  PIC X(8) VALUE SPACE.
   02 データ名T  PIC X(28) VALUE LOW-VALUE.
01 一意名3.
 02 データ名U  PIC 9(x) COMP.
 02 データ名V  PIC X(x).
 02 データ名W  PIC X(n).


MCFで管理する論理端末に送信するメッセージのうち，一つのセグメントを送信要求します。必要なセグメントの数だけ，CBLDCMCF('SEND△△△△')を発行することによって，一つの論理メッセージを送信できます。

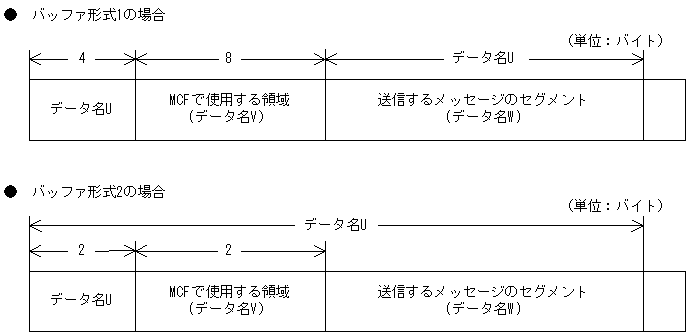

送信するセグメントの領域（一意名3で示す領域）の形式を次に示します。

• 　データ名A
  一方送信メッセージの送信を示す要求コード「VALUE 'SEND△△△△'」を設定します。

• 　データ名C，データ名D
  空白を設定します。

• 　データ名E，データ名F
  MCFで使用する領域です。

• 　データ名G
  0を設定します。

• 　データ名H
  メッセージの最終セグメントを送信するかどうかを設定します。
  次のどちらかの値を設定してください。


  VALUE 'ESI△'

  先頭セグメントまたは中間セグメントを送信する場合に設定します。

  VALUE 'EMI△'

  最終セグメントを送信する場合，およびメッセージが単一セグメントの場合に設定します。さらに，先頭セグメントまたは中間セグメントの送信後，メッセージの送信の終了を連絡する場合にもこの値を設定します。

• 　データ名I
  空白を設定します。

• 　データ名J
  一般として送信するか優先として送信するかを設定します。次のどれかを設定してください。


  VALUE 'NORM'

  一般の一方送信メッセージとして送信する場合に設定します。

  VALUE 'PRIO'

  優先の一方送信メッセージとして送信する場合に設定します。

  空白

  省略されたものとして，「VALUE 'NORM'」（一般の送信メッセージとして送信）が設定されます。

• 　データ名K
  出力通番を付けるかどうかを設定します。次のどれかを設定してください。


  VALUE 'SEQ△'

  出力通番が必要な場合に設定します。

  VALUE 'NSEQ'

  出力通番が必要ない場合に設定します。

  空白

  省略されたものとして，「VALUE 'NSEQ'」（出力通番を付けない）が設定されます。

• 　データ名L，データ名M1，データ名M2，データ名M3
  空白を設定します。

• 　データ名M4，データ名M5
  0を設定します。

• 　データ名M6
  空白を設定します。

• 　データ名M7
  使用するバッファ形式を設定します。


  VALUE '1'

  バッファ形式1を使用する場合に設定します。

  VALUE '2'

  バッファ形式2を使用する場合に設定します。

  空白

  省略されたものとして，「VALUE '1'」（バッファ形式1）が設定されます。

• 　データ名N
  MCFで使用する領域です。

• 　データ名O
  一方送信を示す「VALUE 'OUT△'」を設定します。

• 　データ名P
  出力先の論理端末名称を設定します。論理端末名称は最大8バイトの長さです。8バイトに満たない名称を設定する場合は，後ろを空白で埋めてください。

• 　データ名Q，データ名R
  空白を設定します。

• 　データ名T
  MCFで使用する領域です。

• 　データ名U


  【バッファ形式1の場合】 PIC 9(9)

  送信メッセージのセグメントの長さを設定します。メッセージの送信の終了を連絡する場合でセグメントの内容がないときは，0を設定してください。

  【バッファ形式2の場合】 PIC 9(4)

  送信メッセージのセグメントの長さ＋4を設定します。メッセージの送信の終了を連絡する場合でセグメントの内容がないときは，4を設定してください。

• 　データ名V


  【バッファ形式1の場合】 PIC X(8)

  【バッファ形式2の場合】 PIC X(2)

  MCFで使用する領域です。

• 　データ名W
  送信メッセージのセグメントの内容を設定します。一つのセグメントで32000バイトまで送信できます。
  先頭セグメントまたは中間セグメントの送信後，メッセージの送信の終了を連絡する場合にも，必ず設定してください。


• 　データ名B
  ステータスコードが，5けたの数字で返されます。


ステータスコード	意味
00000	正常に終了しました。
71002	メッセージキューへの出力処理中に障害が発生しました。
	メッセージキューが閉塞されています。
	メッセージキューが割り当てられていません。
	データ名Uに32000バイトを超える値を設定しています。
	MCFが終了処理中のため，メッセージの送信を受け付けられません。
71003	メッセージキューが満杯です。
71004	メッセージを格納するバッファをメモリ上に確保できませんでした。
71108	メッセージを送信しようとしましたが，送信先の管理テーブルを確保できませんでした。
	プロセスのローカルメモリが不足しています。
72000	＜MHPの実行でリターンした場合＞ 先頭セグメントを受信するCBLDCMCF('RECEIVE△')を呼び出す前に，CBLDCMCF('SEND△△△△')を呼び出しています。
	＜SPPの実行でリターンした場合＞ トランザクションでないSPPの処理から，CBLDCMCF('SEND△△△△')を呼び出しています。
72001	データ名Pに設定した論理端末名称が間違っています。
	CBLDCMCF('SEND△△△△')を呼び出せない論理端末を設定しています。
72005	先頭セグメントまたは中間セグメントを送信するCBLDCMCF('SEND△△△△')で，データ名Uに0（バッファ形式1）または4以下（バッファ形式2）の値を設定しています。
72016	データ名Jに設定した値が間違っています。
	データ名M1に設定した値が間違っています。
	データ名M7に設定した値が間違っています。
	データ名N，データ名Tに設定した値が間違っています。
72017	データ名Kに設定した値が間違っています。
72019	データ名M6に設定した値が間違っています。
72020	データ名Iに設定した値が間違っています。
72024	データ名Oに設定した値が間違っています。
72026	データ名Hに設定した値が間違っています。
72028	データ名Aに設定した値が間違っています。
72041	単一セグメントを送信するCBLDCMCF('SEND△△△△')で，データ名Uに0（バッファ形式1の場合）または4以下（バッファ形式2の場合）の値を設定しています。
上記以外	プログラムの破壊などによる，予期しないエラーが発生しました。
