TP1/NET/OSAS-NIFが,相手システムへ問い合わせメッセージを送信し,相手システムからの応答メッセージを受信した場合の処理の流れを説明します。

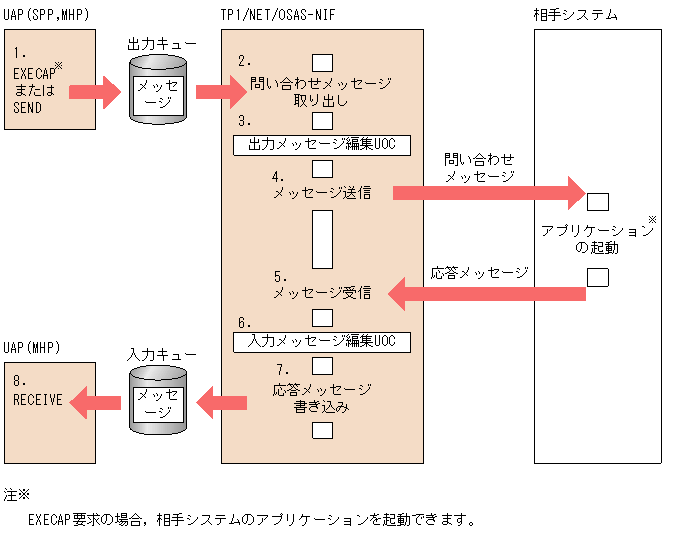

問い合わせメッセージの送信と応答メッセージの受信の流れを次の図に示します。
図2-14 問い合わせメッセージの送信と応答メッセージの受信の流れ
![[図データ]](FIGURE/ZU021400.GIF)
- SPPまたはMHPから,request型論理端末あてに問い合わせメッセージを送信します。
EXECAP要求を呼び出した場合,request型論理端末は使用状態となり,同じ論理端末あてにEXECAP要求を発行できません。
- TP1/NET/OSAS-NIFは出力キューに書き込まれたメッセージを取り出します。
- 出力メッセージ編集UOCでメッセージを編集します。
- 相手システムへ問い合わせメッセージを送信します。
- 相手システムから応答メッセージを受信します。
- 入力メッセージ編集UOCでメッセージを編集します。
- TP1/NET/OSAS-NIFは入力キューへ応答メッセージを書き込みます。
1.でEXECAP要求を呼び出した場合,1.で使用状態としたrequest型論理端末の状態を解除します。同じ論理端末あてにEXECAP要求を発行できます。
- MHPを起動させます。MHPはRECEIVE要求を発行してメッセージを受け取ります。
