問い合わせ応答形態は,自システムで発生したメッセージを,相手システムへ送信し,その処理結果を受信する形態です。
自システムから相手システムへ送信するメッセージを,問い合わせメッセージといいます。相手システムから受信する処理結果を応答メッセージといいます。

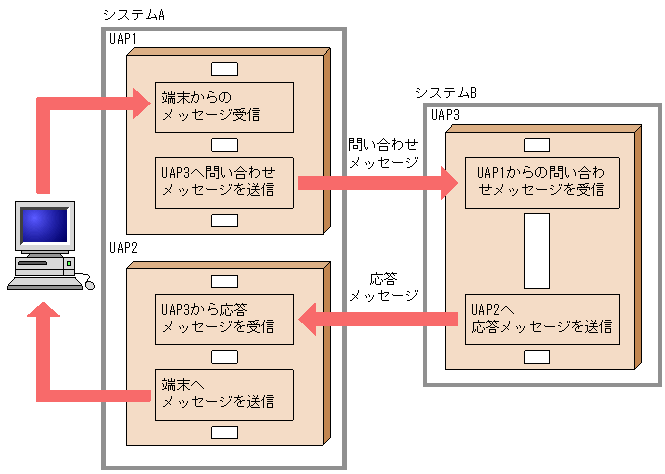

問い合わせ応答形態のシステム間通信の例を次の図に示します。
図1-4に示す通信形態のうち,TP1/NET/OSAS-NIFの通信形態システムを次の表に示します。
表1-1 TP1/NET/OSAS-NIFの通信形態システム
通信形態 | 図1-4の通信形態システム |
---|---|
問い合わせ応答形態 | システムA:問い合わせメッセージの送信と応答メッセージの受信 |
システムB:問い合わせメッセージの受信と応答メッセージの送信 |
