5.1.4 utofilout（テスタファイルの編集出力）
- 〈この項の構成〉
(1) 名称
テスタファイルの編集出力
(2) 形式
utofilout -k テスタファイル種別 テスタファイル名
(3) 機能
指定したテスタファイルの内容を，指定したテスタファイル種別のデータ形式で編集して，標準出力に出力します。
テスタファイル種別には，編集出力するテスタファイルの種別を指定します。異なるテスタファイル種別を指定すると，指定したテスタファイル種別のデータ形式で編集し，編集できるデータであれば編集結果を出力します。編集できないデータの場合は，コマンドエラーとなります。
(4) オプション
-
-k テスタファイル種別
編集出力するテスタファイルの種別を指定します。指定できるテスタファイル種別を次に示します。
RRQ：RPC要求データファイル
RRT：RPC応答データファイル
XRQ：XATMI要求データファイル
XRT：XATMI応答データファイル
XRV：XATMI受信データファイル，およびXATMI送信データファイル
- NRV：MCF受信メッセージファイル
-
（非同期型受信メッセージファイル，および同期型受信メッセージファイル）
COM：運用コマンド結果データファイル
(5) コマンド引数
-
テスタファイル名 〜〈パス名〉
編集するテスタファイルの名称を指定します。

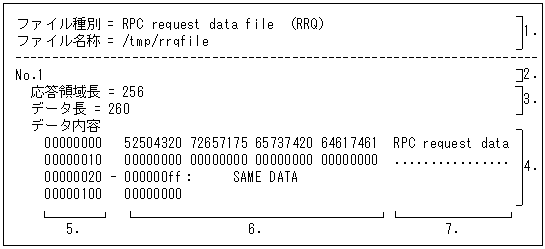

(6) 出力形式（-kオプションにRRQを指定した場合）
![[図データ]](GRAPHICS/ZU050100.GIF)
- （凡例）
-
-
ファイル情報
-
データ番号
-
固有情報データ
-
ユーザデータ
同じデータの場合には，次のように表示します。
（最初に一致したデータのロケーション）
−（最後に一致したデータのロケーション）：SAME DATA
-
ユーザデータのロケーション
-
ユーザデータの16進数表示部
-
ユーザデータのASCII文字表示部
-
- （説明）
-
- ファイル種別
-
RPC要求データファイルのテスタファイル種別の表示
- ファイル名称
-
指定したテスタファイルパス名（最大64文字）
- データ番号
-
ファイルの先頭から付けた一連のデータ番号（最大10けた）
- 応答領域長
-
RPC要求データファイルのヘッダに指定した応答領域長（10進数 単位：バイト）
- データ長
-
RPC要求データファイルのヘッダに指定したデータ長（10進数 単位：バイト）
-

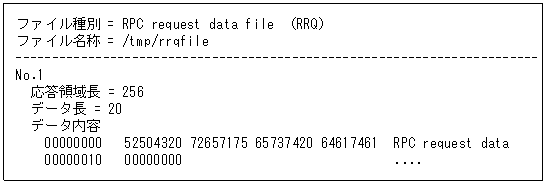

-kオプションにRRQを指定した場合の出力例
![[図データ]](GRAPHICS/ZU050200.GIF)

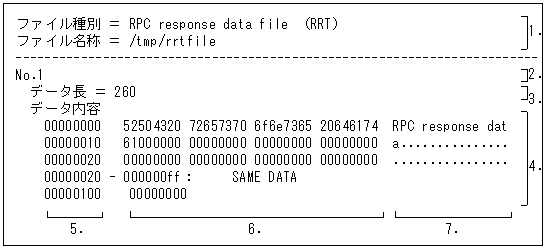

(7) 出力形式（-kオプションにRRTを指定した場合）
![[図データ]](GRAPHICS/ZU050300.GIF)
- （凡例）
-
-
ファイル情報
-
データ番号
-
固有情報データ
-
ユーザデータ
同じデータの場合には，次のように表示します。
（最初に一致したデータのロケーション）
−（最後に一致したデータのロケーション）：SAME DATA
-
ユーザデータのロケーション
-
ユーザデータの16進数表示部
-
ユーザデータのASCII文字表示部
-
- （説明）
-
- ファイル種別
-
RPC応答データファイルのテスタファイル種別の表示
- ファイル名称
-
指定したテスタファイルパス名（最大64文字）
- データ番号
-
ファイルの先頭から付けた一連のデータ番号（最大10けた）
- データ長
-
RPC応答データファイルのヘッダに指定したデータ長（10進数 単位：バイト）
-

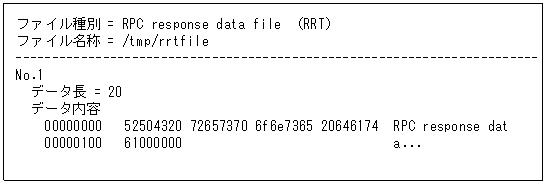

-kオプションにRRTを指定した場合の出力例
![[図データ]](GRAPHICS/ZU050400.GIF)

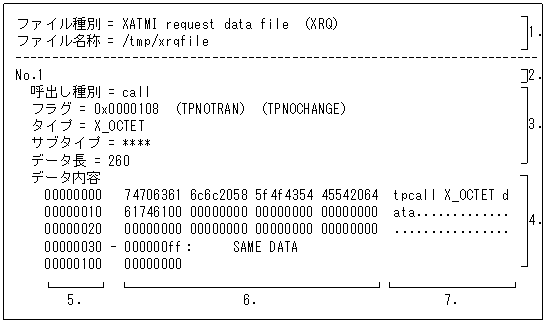

(8) 出力形式（-kオプションにXRQを指定した場合）
![[図データ]](GRAPHICS/ZU050500.GIF)
- （凡例）
-
-
ファイル情報
-
データ番号
-
固有情報データ
-
ユーザデータ
同じデータの場合には，次のように表示します。
（最初に一致したデータのロケーション）
−（最後に一致したデータのロケーション）：SAME DATA
-
ユーザデータのロケーション
-
ユーザデータの16進数表示部
-
ユーザデータのASCII文字表示部
-
- （説明）
-
- ファイル種別
-
XATMI要求データファイルのテスタファイル種別の表示
- ファイル名称
-
指定したテスタファイルパス名（最大64文字）
- データ番号
-
ファイルの先頭から付けた一連のデータ番号（最大10けた）
- 呼出し種別
-
XATMI要求データファイルのヘッダに指定した呼出し種別（最大7文字）
文字列が設定されていない場合は'****'を表示します。
- フラグ
-
XATMI要求データファイルのヘッダに指定したフラグ（8けた）
- タイプ
-
XATMI要求データファイルのヘッダに指定したバッファタイプ（最大8文字）
文字列が設定されていない場合は'****'を表示します。
- サブタイプ
-
XATMI要求データファイルのヘッダに指定したバッファサブタイプ（最大16文字）
文字列が設定されていない場合は'****'を表示します。
- データ長
-
XATMI要求データファイルのヘッダに指定したデータ長（10進数 単位：バイト）
-

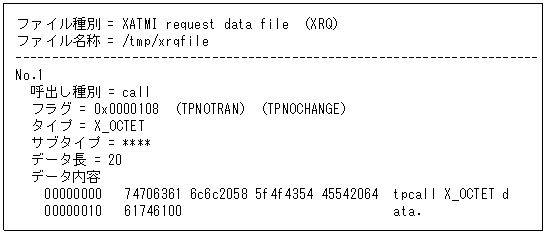

-kオプションにXRQを指定した場合の出力例
![[図データ]](GRAPHICS/ZU050600.GIF)

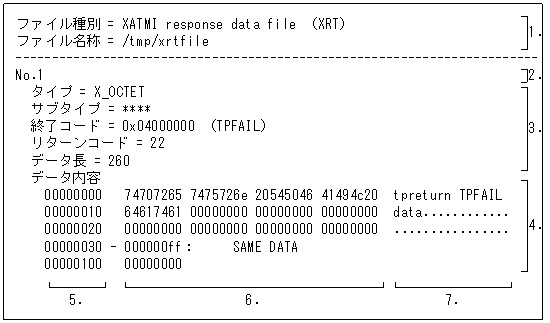

(9) 出力形式（-kオプションにXRTを指定した場合）
![[図データ]](GRAPHICS/ZU050700.GIF)
- （凡例）
-
-
ファイル情報
-
データ番号
-
固有情報データ
-
ユーザデータ
同じデータの場合には，次のように表示します。
（最初に一致したデータのロケーション）
−（最後に一致したデータのロケーション）：SAME DATA
-
ユーザデータのロケーション
-
ユーザデータの16進数表示部
-
ユーザデータのASCII文字表示部
-
- （説明）
-
- ファイル種別
-
XATMI応答データファイルのテスタファイル種別の表示
- ファイル名称
-
指定したテスタファイルパス名（最大64文字）
- データ番号
-
ファイルの先頭から付けた一連のデータ番号（最大10けた）
- タイプ
-
XATMI応答データファイルのヘッダに指定したバッファタイプ（最大8文字）
文字列が設定されていない場合は'****'を表示します。
- サブタイプ
-
XATMI応答データファイルのヘッダに指定したバッファサブタイプ（最大16文字）
文字列が設定されていない場合は'****'を表示します。
- 終了コード
-
XATMI応答データファイルのヘッダに指定したサービス終了コード（8けた）
- リターンコード
-
XATMI応答データファイルのヘッダに指定したリターンコード（10進数 最大11けた）
- データ長
-
XATMI応答データファイルのヘッダに指定したデータ長（10進数 単位：バイト）
-

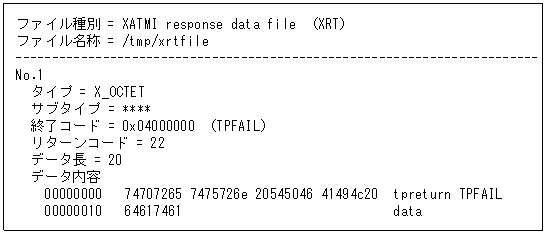

-kオプションにXRTを指定した場合の出力例
![[図データ]](GRAPHICS/ZU050800.GIF)

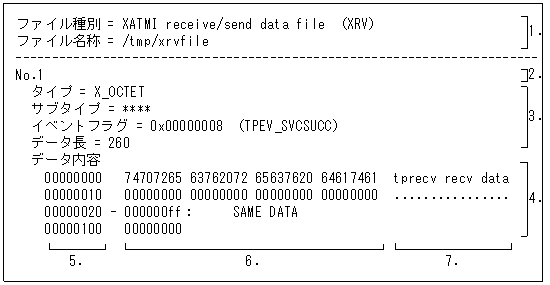

(10) 出力形式（-kオプションにXRVを指定した場合）
![[図データ]](GRAPHICS/ZU050900.GIF)
- （凡例）
-
-
ファイル情報
-
データ番号
-
固有情報データ
-
ユーザデータ
同じデータの場合には，次のように表示します。
（最初に一致したデータのロケーション）
−（最後に一致したデータのロケーション）：SAME DATA
-
ユーザデータのロケーション
-
ユーザデータの16進数表示部
-
ユーザデータのASCII文字表示部
-
- （説明）
-
- ファイル種別
-
XATMI受信データファイル，およびXATMI送信データファイルのテスタファイル種別の表示
- ファイル名称
-
指定したテスタファイルパス名（最大64文字）
- データ番号
-
ファイルの先頭から付けた一連のデータ番号（最大10けた）
- タイプ
-
XATMI受信データファイル，およびXATMI送信データファイルのヘッダに指定したバッファタイプ（最大8文字）
文字列が設定されていない場合は'****'を表示します。
- サブタイプ
-
XATMI受信データファイル，およびXATMI送信データファイルのヘッダに指定したバッファサブタイプ（最大16文字）
文字列が設定されていない場合は'****'を表示します。
- イベントフラグ
-
XATMI受信データファイル，およびXATMI送信データファイルのヘッダに指定したイベントフラグ（8けた）
- データ長
-
XATMI受信データファイル，およびXATMI応答データファイルのヘッダに指定したデータ長（10進数 単位：バイト）
-

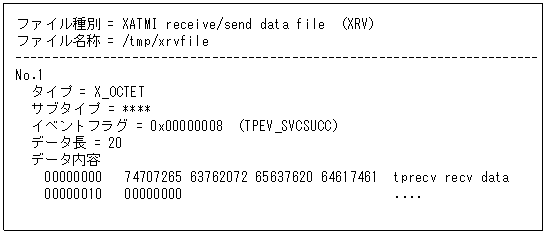

-kオプションにXRVを指定した場合の出力例
![[図データ]](GRAPHICS/ZU051000.GIF)

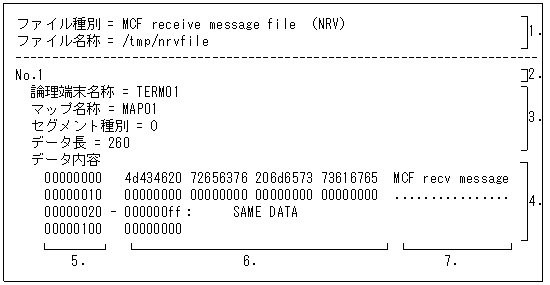

(11) 出力形式（-kオプションにNRVを指定した場合）
![[図データ]](GRAPHICS/ZU051100.GIF)
- （凡例）
-
-
ファイル情報
-
データ番号
-
固有情報データ
-
ユーザデータ
同じデータの場合には，次のように表示します。
（最初に一致したデータのロケーション）
−（最後に一致したデータのロケーション）：SAME DATA
-
ユーザデータのロケーション
-
ユーザデータの16進数表示部
-
ユーザデータのASCII文字表示部
-
- （説明）
-
- ファイル種別
-
MCF受信メッセージファイルのテスタファイル種別の表示
- ファイル名称
-
指定したテスタファイルパス名（最大64文字）
- データ番号
-
ファイルの先頭から付けた一連のデータ番号（最大10けた）
- 論理端末名称
-
MCF受信メッセージファイルのヘッダに指定した論理端末名称（最大8文字）
文字列が設定されていない場合は'****'を表示します。
- マップ名称
-
MCF受信メッセージファイルのヘッダに指定したマップ名称（最大8文字）
文字列が設定されていない場合は'****'を表示します。
- セグメント種別
-
MCF受信メッセージファイルのヘッダに指定したセグメント種別（1文字）
文字が設定されていない場合は'****'を表示します。
- データ長
-
MCF受信メッセージファイルのヘッダに指定したデータ長（10進数 単位：バイト）
-

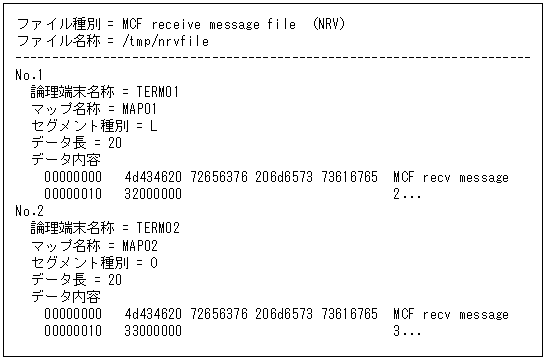

-kオプションにNRVを指定した場合の出力例
![[図データ]](GRAPHICS/ZU051200.GIF)

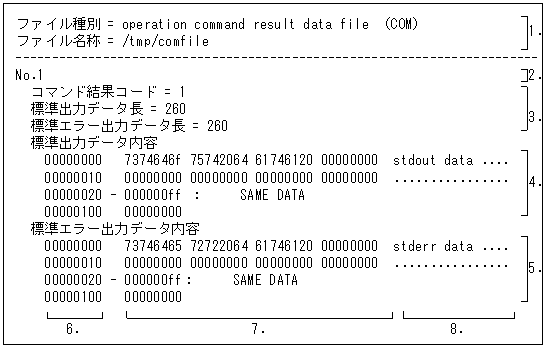

(12) 出力形式（-kオプションにCOMを指定した場合）
![[図データ]](GRAPHICS/ZU051300.GIF)
- （凡例）
-
-
ファイル情報
-
データ番号
-
固有情報データ
-
標準出力データ（ユーザデータ）
同じデータの場合には，次のように表示します。
（最初に一致したデータのロケーション）
−（最後に一致したデータのロケーション）：SAME DATA
-
標準エラー出力データ（ユーザデータ）
同じデータの場合には，次のように表示します。
（最初に一致したデータのロケーション）
−（最後に一致したデータのロケーション）：SAME DATA
-
ユーザデータのロケーション
-
ユーザデータの16進数表示部
-
ユーザデータのASCII文字表示部
-
- （説明）
-
- ファイル種別
-
運用コマンド結果データファイルのテスタファイル種別の表示
- ファイル名称
-
指定したテスタファイルパス名（最大64文字）
- データ番号
-
ファイルの先頭から付けた一連のデータ番号（最大10けた）
- コマンド結果コード
-
運用コマンド結果データファイルのヘッダに指定したコマンド結果コード（10進数 最大11けた）
- 標準出力データ長
-
運用コマンド結果データファイルのヘッダに指定した標準出力文字列のデータ長（10進数 単位：バイト）
- 標準エラー出力データ長
-
運用コマンド結果データファイルのヘッダに指定した標準エラー出力文字列のデータ長（10進数 単位：バイト）
-

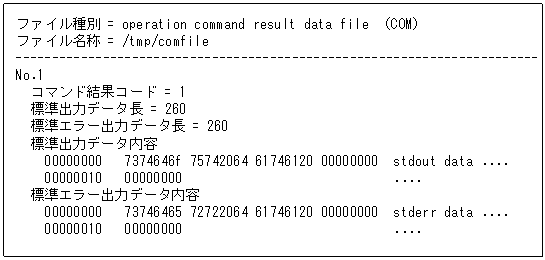

-kオプションにCOMを指定した場合の出力例
![[図データ]](GRAPHICS/ZU051400.GIF)
