自ノードへのリモートプロシジャコールの処理の概要について，次の図に示します。

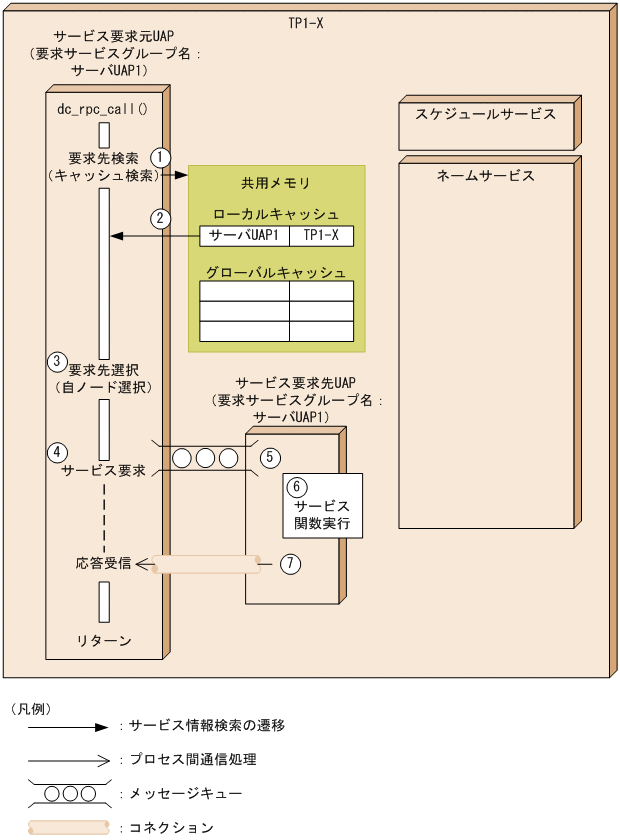

図D-1　自ノードへのリモートプロシジャコールの処理の概要

図で示したTP1-Xの処理の流れについて，次に説明します。番号は，図中の番号と対応しています。

1. dc_rpc_call関数の引数で指定されたサービスグループ名を検索キーに，該当するサービス情報がローカルキャッシュとグローバルキャッシュに登録されているかを確認します。
2. 該当するサービス情報がローカルキャッシュにだけ登録されていたため，ローカルキャッシュに登録されているサービス情報だけをサービス要求元UAPへ返します。
3. 自ノードで起動しているUAPのサービス情報しか取得できなかったため，TP1-Xは自ノードで起動しているサービス要求先UAP（サーバUAP1）を選択します。
4. 自OpenTP1内のUAPへのサービス要求の場合，スケジュールサービスを経由しないで，サービス要求先UAP（サーバUAP1）のメッセージキューに対して，直接サービス要求を登録します。
5. サービス要求が登録されたサービス要求先UAP（サーバUAP1）では，メッセージキューからサービス要求を取り出します。
6. サービス関数を実行します。
7. サービス関数の実行後，サービス要求を行ったサービス要求元UAPに対して，サービス要求先UAP（サーバUAP1）から，直接応答メッセージを送信します。
