他ノードへのリモートプロシジャコールの処理の概要について，次の図に示します。

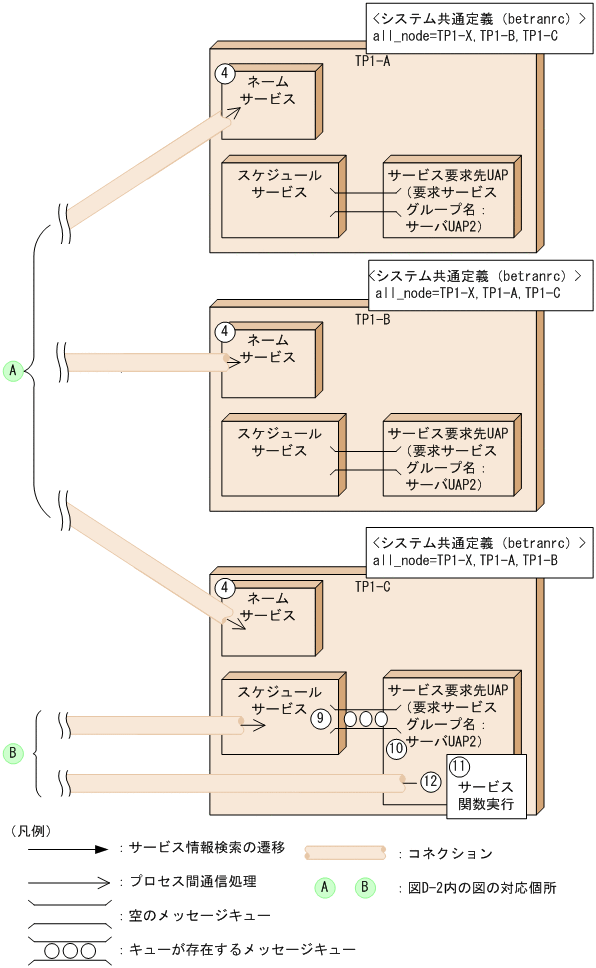

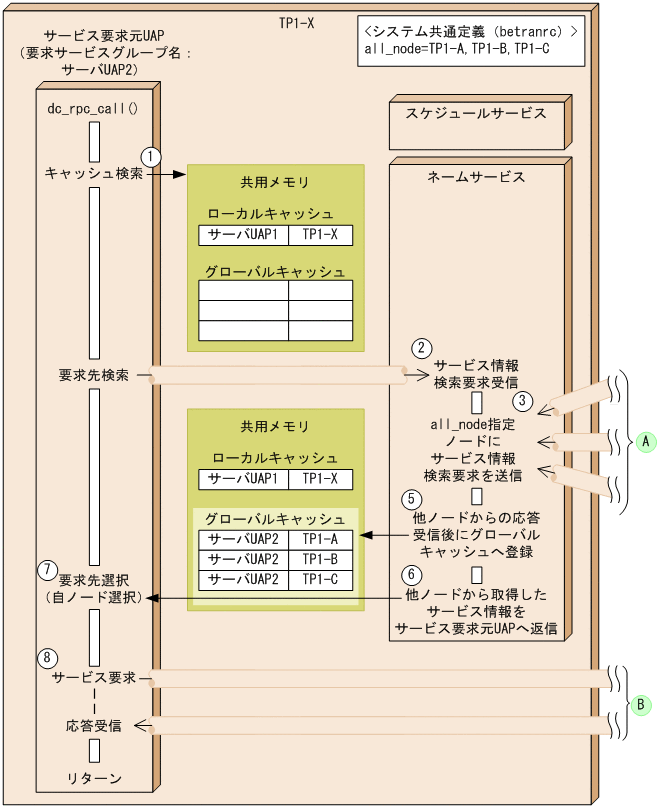

図D-2　他ノードへのリモートプロシジャコールの処理の概要

図で示した処理の流れについて，次に説明します。番号は，図中の番号と対応しています。なお，1.〜3.および5.〜8.はTP1-Xの処理，4.はTP1-A，TP1-B，TP1-Cの処理，9.〜12.はTP1-Cの処理についての説明です。

1. dc_rpc_call関数の引数に指定されたサービスグループ名を検索キーに，該当するサービス情報がローカルキャッシュとグローバルキャッシュに登録されているかを確認します。
2. 該当するサービス情報が存在しなければ，ネームサービスにサービス情報の検索要求を送信します。
   該当するサービス情報がローカルキャッシュ，グローバルキャッシュに存在しても，次の条件を満たす場合は，グローバルキャッシュに存在するサービス情報をいったん削除したあと，ネームサービスへサービス情報の検索要求を送信します。

   • 該当するサービス情報がグローバルキャッシュに存在し，該当するサービス情報の有効時間^※1が経過した場合。
   • サービス要求先UAPが自ノードで起動したあと，該当するサービスに対して初めて行ったサービス情報の検索要求だった場合。
3. サービス情報の検索要求を受信したTP1-Xのネームサービスは，システム共通定義のall_nodeオペランドに指定されたノード（TP1-A，TP1-B，TP1-C）に対してサービス情報の検索要求を送信します。
   ただし，all_nodeオペランドを指定していない場合は，サービス情報の検索要求は送信しません。また，all_nodeオペランドに指定されたサービス要求先がRPC抑止リスト^※2に登録されていた場合，該当するノードに対してサービス情報の検索要求は送信しません。

4. サービス情報の検索要求を受信したTP1-A，TP1-B，TP1-Cのネームサービスでは，ローカルキャッシュに該当するサービスグループが存在するか検索し，その結果をTP1-Xのネームサービスに送信します。
5. 他ノードに対するサービス要求の応答が返ってきたため，TP1-Xのネームサービスは，受信したサービス情報をグローバルキャッシュに登録します。
6. TP1-Xのネームサービスは，検索して取得したサービス情報を，サービス要求元UAPに返します。
7. 複数の同一サービスグループ名称のUAPが起動されていた場合は，TP1の内部処理によって，その中から一つのサービス要求先UAP（サーバUAP2）を選択します。この説明では，TP1-Cをあて先に選択すると仮定します。
8. 7.で選択したTP1-Cのスケジュールサービスに対して，サービス実行要求を送信します。
9. サービス要求を受信したスケジュールサービスでは，該当するサービスグループのサービス要求先UAP（サーバUAP2）のメッセージキューに対し，サービス要求を登録します。
10. サービス要求が登録されたサービス要求先UAP（サーバUAP2）では，メッセージキューからサービス要求を取り出します。
11. サービス関数を実行します。
12. サービス関数の実行後，サービス要求元UAPに対して，サービス要求先UAP（サーバUAP2）から，直接応答メッセージを送信します。

注※1

サービス情報を取得した時間からネームサービス定義のname_cache_validity_timeオペランドで指定した値までの時間を指します。

name_cache_validity_timeオペランドについては，マニュアル「OpenTP1 システム定義」を参照してください。

注※2

未起動ノードの情報を保持しているリストを指します。

他ノードのネームサーバに対する通信に失敗した場合，RPC抑止リストに登録されます。RPC抑止リストにノードが登録されると，該当するノードのサービス情報はグローバルキャッシュからすべて削除されます。ノード監視機能を使用し，停止状態だったノードが稼働状態になったと判断した場合，該当するノードの情報をRPC抑止リストから削除します。

詳細については，「3.2.3(3)　RPC抑止リストに登録されたノードの監視機能」を参照してください。
