マルチノード機能を使用する場合は，次のことが前提となります。

• マルチノード機能で管理するOpenTP1のノードすべてに，TP1/Multiが組み込まれていること
• マルチノード機能で管理するOpenTP1のノードすべてに，OpenTP1のノードのシステム共通定義にmulti_node_option=Yと指定してあり，かつマルチノード構成定義とマルチノード物理定義が作成してあること

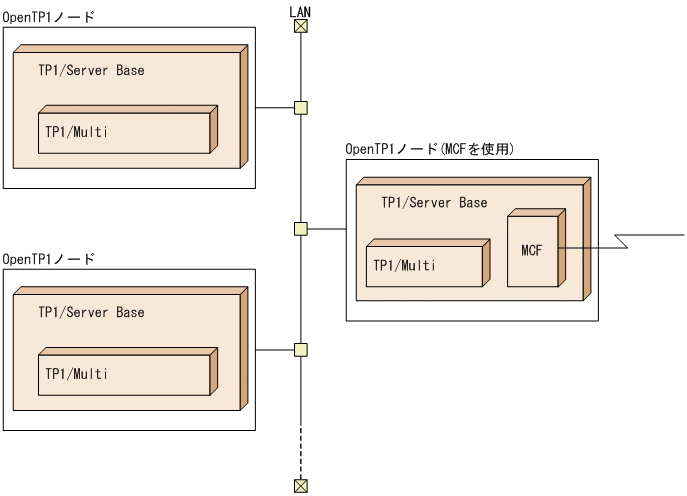

クラスタ/並列システム形態でOpenTP1を使用した場合の機能を，次に示します。

(a)　単一のOpenTP1の場合

通常のOpenTP1の機能で運用できます。UAPも，各OpenTP1のノードで設定した環境で起動します。複数のUAPプロセスを並行して起動すること（マルチサーバ機能）も，複数のノード間でユーザサーバのサービスグループ単位で処理を振り分けること（ノード間負荷バランス機能）もできます。

(b)　系切り替え機能を使用したOpenTP1の場合

系切り替え構成のOpenTP1の場合，系切り替えの組み合わせの単位を一つのノード（現用系と待機系が同じノード）と見なして処理します。系切り替えが起こっても，ノードが切り替わったことを意識しません。

系切り替え機能を使う場合は，保守用LAN（系切り替えとは関係ない，OpenTP1の通信に使わないLAN）が必要です。また，マルチノード物理定義のホスト名には，保守用LANのホスト名を指定してください。

メッセージキューイング機能（TP1/Message Queue）を使ったOpenTP1システムでも，マルチノード機能を使えます。

クラスタ/並列システムのOpenTP1では，各ノードを管理するため，複数システムで構成される領域を，次のように管理しています。

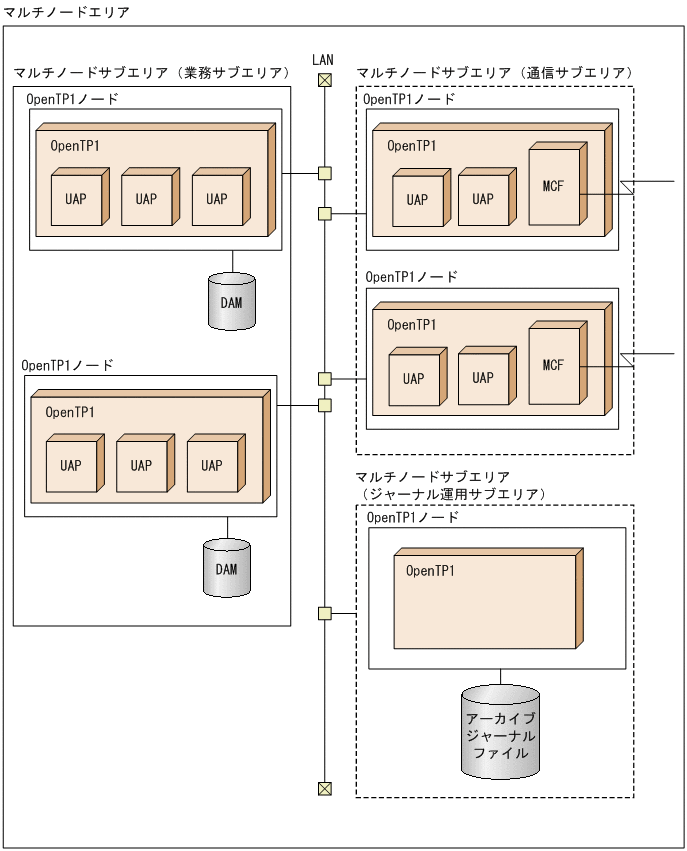

クラスタ/並列システムにOpenTP1を使用した形態を次の図に示します。

図6-5　クラスタ/並列システムにOpenTP1を使用した形態

(a)　マルチノードエリア

クラスタ/並列システムを構成しているOpenTP1のまとまりを，マルチノードエリアといいます。クラスタ/並列システム内で一元的に管理したい範囲のOpenTP1ノードを，すべてマルチノードエリアとします。

一つのクラスタ/並列システム内には，マルチノードエリアは一つだけです。

(b)　マルチノードサブエリア

マルチノードエリアを論理的に分割したまとまりをマルチノードサブエリアといいます。マルチノードエリアに属するOpenTP1のノードを，共通する業務ごとにサブエリアに分割します。マルチノードサブエリアとして分割する例を次に示します。

• 業務サブエリア
  ユーザファイル（DAMファイル，TAMファイルなど）を管理するOpenTP1ノードのまとまりです。

• 広域網との通信サブエリア
  TP1/Message Controlを使用して広域網と通信するOpenTP1ノードのまとまりです。

• ジャーナル運用サブエリア
  アーカイブジャーナルファイルを取得するOpenTP1ノードのまとまりです。グローバルアーカイブジャーナル機能を使う場合に必要です。


グローバルアーカイブジャーナル機能については，「6.2.3　グローバルアーカイブジャーナル機能」を参照してください。

(c)　OpenTP1ノード

マルチノードエリア，またはマルチノードサブエリアを構成する個々のOpenTP1システムをOpenTP1ノードといいます。それぞれのOpenTP1ノードは，OpenTP1のシステム共通定義で指定したノード識別子で区別されます。

(d)　システム定義の指定

マルチノード構成定義で，それぞれのエリアに属するOpenTP1ノードを指定します。OpenTP1ノードのノード識別子として指定する値は，システム共通定義に指定したノード識別子です。
