7.10.3　性能解析トレースの表示

(a)　入力形式

メッセージトラッキングプロンプトでprfコマンドを実行します。prfコマンドの詳細については，マニュアル「サービスプラットフォーム リファレンス」の「cscmsgtk（メッセージトラッキング機能の起動）」にある障害解析コマンドを参照してください。

prfコマンドの実行形式を次に示します。

prf <ルートアプリケーション情報のIPアドレス>/<ルートアプリケーション情報のプロセスID>/<ルートアプリケーション情報の通信番号>

(b)　出力形式

出力形式を次に示します。

1 2 3 4 5

yyyy/MM/dd hh:mm:ss.SSS No. interval(msec) event rc thread(hashcode) interface operation 通番 +前回出力時からの経過時間 イベントID リターンコード スレッドID インターフェース名 オペレーション情報 　　　　　　機能レイヤ: トレース取得ポイント(対応するイベントID) 遅延レベル

3〜5行目は性能解析トレースの数分出力されます。

なお，出力モードを詳細出力モードにした場合，サービスプラットフォーム以外で取得した性能解析トレースも出力されます。出力モードについては，マニュアル「サービスプラットフォーム リファレンス」の「cscmsgtk（メッセージトラッキング機能の起動）」にある出力モード切り替えコマンドを参照してください。

1行目：出力開始日時

性能解析トレースの出力を開始した日時が「yyyy/MM/dd hh:mm:ss.SSS」の形式で出力されます。

• yyyy：西暦年

• MM：月

• dd：日

• hh：時

• mm：分

• ss：秒

• SSS：ミリ秒

2行目：カラム

性能解析トレースに対応するカラムが出力されます。出力形式と同じ内容が出力されます。

3行目：性能解析トレースの内容

カラムに対応する性能解析トレースの内容が出力されます。

表示項目	対応するカラム	説明
通番	No.	通番を示します。
前回出力時からの経過時間	interval(msec)	性能解析トレースの1つ前の出力時からの経過時間（ミリ秒）を示します。半角数字6桁（約16分）まで出力されます。それ以上の時間が経過した場合は，「999999」が出力されます。
イベントID	event	トレース取得ポイントを示すイベントIDを示します。
リターンコード	rc	リターンコード（16進数）を示します。次のどちらかが出力されます。 0：正常 0以外：異常
スレッドID	thread(hashcode)	トレース情報を取得したプロセス内スレッドのスレッドID，およびスレッドのハッシュ値を示します。 スレッドID 「0x」を付加した小文字の16進数です。 ハッシュ値 「0x」を付加した小文字の16進数です。10桁未満の場合は，10桁に桁合わせをします。10桁以上の場合は，すべての値が出力されます。 なお，16進数の変換で失敗した場合は，「????????(????????)」が出力されます。 また，CTMおよびリダイレクタで取得したトレース情報の場合は，スレッドのハッシュ値が出力されないことがあります。その場合は，スレッドIDだけが出力されます。
インターフェース名	interface	取得ポイントごとのインターフェース名を示します。
オペレーション情報	operation	取得ポイントに関連するオペレーション情報を示します。

4行目：性能解析トレースのポイント名

性能解析トレースのポイント名が出力されます。なお，サービスプラットフォームのトレースポイント以外で取得した性能解析トレースの場合は，「−」が出力されます。

表示項目	説明
機能レイヤ	性能解析トレースを出力する機能の層を示します。次のどれかが出力されます。 HCSC（MSG）：メッセージング基盤 HCSC（BP）：ビジネスプロセス基盤 HCSC（DT）：データ変換基盤 HCSC（FTR）：FTP受付 HCSC（HTR）：HTTP受付 HCSC（MQR）：Message Queue受付 HCSC（FER）：ファイルイベント受付 HCSC（KAR）：Kafka受付 HCSC（DBA）：DBアダプタ HCSC（FFA）：ファイルアダプタ HCSC（OAA）：Object Accessアダプタ HCSC（MQA）：Message Queueアダプタ HCSC（FTP）：FTPアダプタ HCSC（FTI）：FTPインバウンドアダプタ HCSC（FOA）：ファイル操作アダプタ HCSC（MA）：メールアダプタ HCSC（HTA）：HTTPアダプタ HCSC（CMDA）：コマンドアダプタ HCSC（SFTP）：SFTPアダプタ HCSC（KAA）：Kafkaアダプタ HCSC（KAI）：Kafkaインバウンドアダプタ
トレース取得ポイント	各機能レイヤで性能解析トレースを出力するポイントを示します。
対応するイベントID	取得ポイントに対応するイベントIDを示します。起点（入口）で取得されたトレースの場合は「-<対応するイベントID>」が，終点（出口）で取得されたトレースの場合は「<対応するイベントID>-」が出力されます。存在しない場合は出力されません。

5行目：遅延レベル

トレース間の遅延レベルが出力されます。

表示項目	説明
行なし	経過ミリ秒が1秒未満の遅延レベルを示します。
@@ (1sec-10sec)	経過ミリ秒が1秒以上の遅延レベルを示します。
@@ @@ (10sec-100sec)	経過ミリ秒が10秒以上の遅延レベルを示します。
@@ @@ @@ (100sec more...)	経過ミリ秒が100秒以上の遅延レベルを示します。

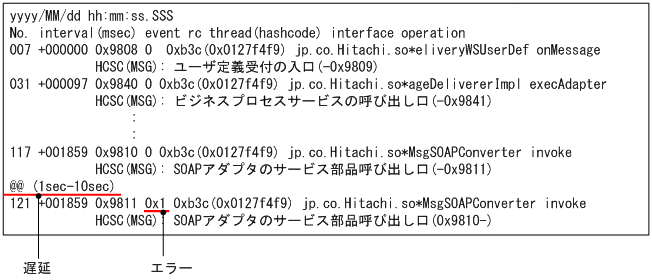

(c)　出力例

出力例を次に示します。

出力例の場合，トレース通番117とトレース通番121の間で遅延が発生し，トレース通番121でリターンコードがエラーになっています。

(a)　入力形式

メッセージトラッキングプロンプトでprfコマンドを実行します。性能解析トレースの詳細情報を表示するには，ルートアプリケーション情報に続けて通番を指定します。prfコマンドの詳細については，マニュアル「サービスプラットフォーム リファレンス」の「cscmsgtk（メッセージトラッキング機能の起動）」にある障害解析コマンドを参照してください。

prfコマンドの実行形式を次に示します。

prf <ルートアプリケーション情報のIPアドレス>/<ルートアプリケーション情報のプロセスID>/<ルートアプリケーション情報の通信番号> 通番

(b)　出力形式

性能解析トレースのASCIIカラムに出力されている内容が出力されます。ASCIIカラムに設定されていない場合は，何も出力されません。

(c)　出力例

出力例を次に示します。

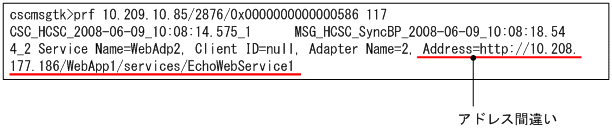

• トレース通番117の詳細情報を出力した場合



• トレース通番121の詳細情報を出力した場合
