N対1クラスタ構成時の実行環境のセットアップ

Cosminexus V9 BPM/ESB基盤サービスプラットフォームシステム構築・運用ガイド

環境の構築後，N対1クラスタを構成する実行環境をセットアップします。

N対1クラスタ構成時の実行環境のセットアップの流れを次に示します。

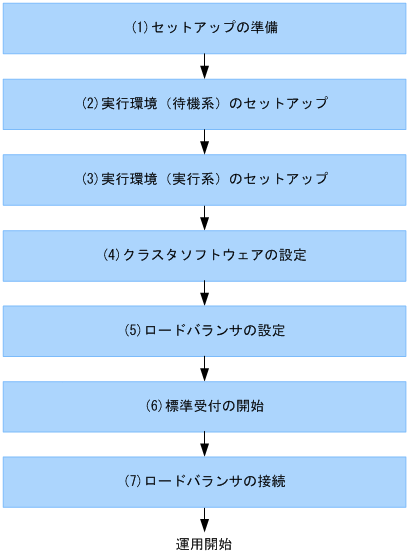

図2-11　N対1クラスタ構成の場合のセットアップの流れ

[図データ]

図中の各工程について次に説明します。なお，N対1クラスタ構成での運用については，「5.7.2　HAクラスタ構成での運用」を参照してください。

＜この項の構成＞: (1)　セットアップの準備; (2)　実行環境（待機系）のセットアップ; (3)　実行環境（実行系）のセットアップ; (4)　クラスタソフトウェアの設定; (5)　ロードバランサの設定; (6)　標準受付の開始; (7)　ロードバランサの接続

セットアップ前に，次の作業を行います。次の作業は，実行系および待機系でそれぞれ行います。

実行環境に必要なソフトウェアの設定

J2EEサーバのセットアップなどを行います。設定する内容と設定方法については，「3.1.2　実行環境に必要なソフトウェアを設定する」を参照してください。

なお，セットアップ時には，クラスタの種類に応じてReliable Messagingのシステム名^※を次のように設定してください。

注※

RMシステムごとに作成するキュー名を次に示します。

サービスリクエスタへの送信制御: サービスリクエスタ用のネットワークを切断するなどして，実行系および待機系でサービス部品の実行要求を受け付けられない状態にします。

CTMを使用する場合の設定: CTMを使用する場合，HCSCサーバランタイム定義ファイルでrequest-ejb.ctmにtrueを設定してください。; HCSCサーバランタイム定義ファイルの詳細については，マニュアル「サービスプラットフォームリファレンス」の「HCSCサーバランタイム定義ファイル」を参照してください。

ロードバランスクラスタを構成しているすべてのHCSCサーバへサービス部品の実行要求を送信するように設定します。

CTMを使用する場合，すべてのHCSCサーバでCTMドメインマネジャ名およびスマートエージェントのポート番号を同じ値に設定する必要があります。

汎用ロードバランサの設定方法については，使用する汎用ロードバランサのドキュメントを参照してください。
