サイズノード値の桁数指定オプションを使用した場合，サイズノードで指定されたデータの桁数から，パック形式数値型要素の実際のバイトサイズを算出し，バイナリデータを読み取ります。バイトサイズは，次の計算式に従って算出されます。


（桁数÷2（商の小数点以下は切り捨て））＋1


サイズノード値の桁数指定オプションの使用例を次に示します。

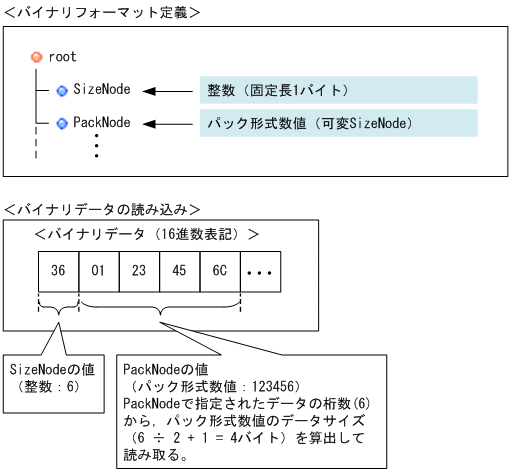

図M-2　サイズノード値の桁数指定オプションの使用例

参考

データに小数値が含まれる場合，次の規則に従ってデータの桁数を算出します。

• 整数部分と小数部分の和でデータの桁数を解釈します。
• 整数部分が0の場合，桁数に含めません。
• 小数部分が0の場合，バイナリフォーマット定義の単純内容要素の小数部の数だけ桁数に含めます。

入力値と出力結果のバイナリ（パック形式数値），およびデータの桁数の算出例を次の表に示します。

入力値	出力結果のバイナリ（パック形式数値）	データの桁数
"0.2"	0x2C（1）※	1
"0.02"	0x002C（2）※	2
"-0.02"	0x002D（2）※	2
"0.0"	0x0C（1）※	1
"0.00"	0x000C（2）※	2
"10.2"	0x102C（1）※	3
"10.02"	0x01002C（2）※	4

注※

丸括弧「()」内の数値は，バイナリフォーマット定義の小数部桁数を表します。

サイズノード値の桁数指定オプションは，バイナリフォーマット定義にサイズノード値の単位を設定することによって使用できます。

バイナリフォーマット定義エディタによる設定，およびCOBOL2FDXコンバータによる設定を次に示します。

(a)　バイナリフォーマット定義エディタによる設定

サイズノード値の桁数指定オプションは，［単純内容要素］ダイアログの［構成要素］タブから［サイズノード値の単位］コンボボックスで「桁数」を選択してください。

［単純内容要素］ダイアログの表示・入力内容については，マニュアル「サービスプラットフォーム リファレンス」の「1.3.2　単純内容要素ダイアログ」を参照してください。

注意

［サイズノード値の単位］で［桁数］を指定している場合は，サイズノードの値にサイズノード自身のサイズを含めることができません。そのため，バイナリフォーマット定義エディタでは，［サイズノード値の単位］で［桁数］を指定している場合，［構成要素］タブの［サイズ算出方法］のコンボボックスが非活性となります。

(b)　COBOL2FDXコンバータによる設定

サイズノード値の桁数指定オプションは，VALUE-UNIT句で指定します。パック形式数値型の基本項目に対し，VALUE-UNIT句でDIGITSを指定してください。

サイズノード値の桁数指定オプションを使用する場合のCOBOL登録集原文の定義例を次に示します。


  01      Root.
    03    SizeNode  INTEGER SIZE 1.
    03    PackNode  PACK SIZE DEPENDING ON SizeNode VALUE-UNIT DIGITS.


COBOL2FDXコンバータ，およびCOBOL登録集原文ファイルによるバイナリフォーマット定義ファイルの生成方法については，「4.5　COBOL登録集原文ファイルからのバイナリフォーマット定義ファイルの生成」を参照してください。

注意

サイズノード値の単位で桁数を指定している場合は，サイズノードの値にサイズノード自身のサイズを含めることができません。そのため，COBOL2FDXコンバータでは，サイズノード値の単位で桁数を指定している基本項目に対しCALC句を指定すると，COBOL登録集原文ファイルの変換でエラー（KECT26019-E）が発生します。
