表形式XMLファイルを作成する方法には，あらかじめ表形式XMLスキーマ定義ファイルの各要素がExcelに対応づけられたテンプレートファイルを利用する場合と，表形式XMLスキーマ定義ファイルを基に独自に要素を対応づける場合の2種類があります。
- 参考
- テンプレートファイルには，あらかじめ次の設定がされています。
- オブジェクトごとにシートを分けて要素が対応づけられています。
- 必須項目には項目名の先頭にアスタリスク（*）が付けられています。必須項目は，定義するすべての行で，値を設定する必要があります。空の場合は，エラーとなります。
- 項目の値が固定値で制約されている場合（"y"と"n"のどちらかしか入力できない項目など）は，データの入力規則が設定され，リストから値を選択できます。
それぞれの場合の作成手順を次に示します。
- ＜この項の構成＞
- (1) テンプレートファイルを利用する場合
- (2) 表形式XMLスキーマ定義ファイルを基に要素を対応づける場合
(1) テンプレートファイルを利用する場合
- テンプレートファイル（dt_import_template.xlsx）をコピーして，任意の名称で保存します。
テンプレートファイル（dt_import_template.xlsx）の格納場所は「<サービスプラットフォームのインストールディレクトリ>\CSCTE\resources\dt_import」です。

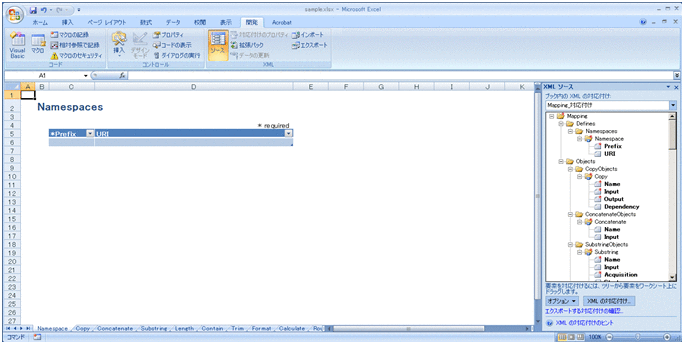

- Microsoft Office Excelを起動して，コピーしたファイルを開きます。
![[図データ]](FIGURE/ZS075000.GIF)

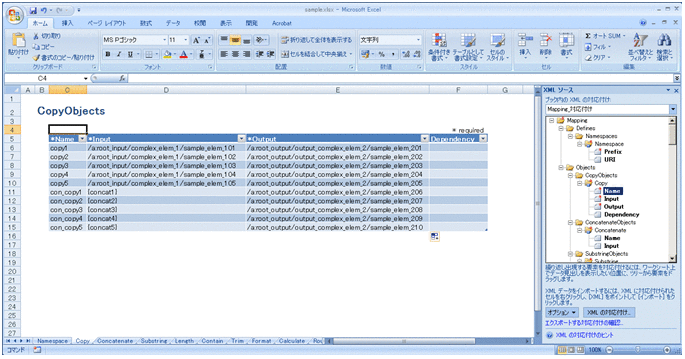

- XML要素の対応づけをしたセルに，ファンクションやマッピング線を定義します。
![[図データ]](FIGURE/ZS075100.GIF)
定義方法の詳細は，「6.12.2 マッピング定義の設定」を参照してください。
- ［開発］タブの［エクスポート］ボタンをクリックし，XML形式でファイルを保存します。
定義内容が表形式XMLファイルとしてエクスポートされます。
(2) 表形式XMLスキーマ定義ファイルを基に要素を対応づける場合
- Microsoft Office Excelを起動します。
- ［開発］タブの［ソース］ボタンを選択します。
［XMLソース］作業ウィンドウが表示されます。
- ［XMLソース］作業ウィンドウの［XMLの対応付け...］ボタンをクリックします。
［XMLの対応付け］ダイアログが表示されます。
- ［追加］ボタンをクリックし，表形式XMLスキーマ定義ファイル（dt_import_mapping.xsd）を追加します。
表形式XMLスキーマ定義ファイル（dt_import_mapping.xsd）の格納先は「<サービスプラットフォームのインストールディレクトリ>\CSCTE\resources\dt_import」です。
［XMLソース］作業ウィンドウにスキーマがツリー表示されます。
作業時にエラーメッセージが表示された場合は，「6.15 Excelを利用したマッピング定義時の注意事項」を参照して対処してください。
- 「***Objects」または「Namespaces」の要素部分をセルにドラッグ＆ドロップします。※
ドラッグ＆ドロップした要素部分のデータを編集できるようになります。
- 注※
- 要素を対応づけるときは，オブジェクト（CopyやConcatenateなど）ごとにシートを分けてください。同じシートに複数の要素を設定すると，マッピング定義を正しくインポートできません。
- XML要素の対応づけをしたセルに，ファンクションやマッピング線を定義します。
定義方法の詳細は，「6.12.2 マッピング定義の設定」を参照してください。
- ［開発］タブの［エクスポート］ボタンをクリックし，XML形式でファイルを保存します。
定義内容が表形式XMLファイルとしてエクスポートされます。
