付録B.5　ホストに割り当てるLDEVの作成とLUNパス定義の手順

(1)　Storage NavigatorからLDEV作成とLUNパス定義をする

操作手順

1. Storage Navigatorメイン画面の［ストレージシステム］ツリーから［パリティグループ］を選択します。

2. ［パリティグループ］タブの［パリティグループ作成］をクリックします。

3. ［ドライブタイプ/RPM/容量］と［RAIDレベル］と［パリティグループ数］で作成したいパリティグループ数を入力し［追加］をクリックします。

4. スペアドライブを割り当てる場合は、［次のタスク］から［スペアドライブ割り当て］を選択して［次へ］をクリックします。

   スペアドライブを割り当てない場合は、［次のタスク］から［LDEV作成］を選択して［次へ］をクリックします。手順6に進みます。

   ヒント

   • パリティグループを作成した段階で作業を完了する場合は、［完了］をクリックします。

   • ［オプション］をクリックすると、パリティグループの詳細情報を設定できます。

5. ［スペアドライブ割り当て］画面が表示されます。

   ［利用可能なドライブ］リストからドライブを選択し、［追加］をクリックします。［選択したスペアドライブ］に追加されます。LDEVを作成するために［次へ］をクリックします。

   ヒント

   • スペアドライブを割り当てた段階で作業を完了する場合は、［完了］をクリックします。

   • スペアドライブの追加は、［ストレージシステム］ツリーから［パリティグループ］を選択し、［ドライブ］タブの［スペアドライブ追加］からでもできます（参照：「3.14.2　スペアドライブの割り当てと削除」）。

6. ［LDEV作成］画面で［フリースペース選択］をクリックします。

   ヒント

   • ［オプション］をクリックすると、LDEVの詳細情報を設定できます。

   • 論理デバイスの作成は、［ストレージシステム］ツリーから［論理デバイス］を選択し、［LDEV］タブの［LDEV作成］からでもできます（参照：「3.14.5　LDEVの作成」）。

7. ［利用可能なフリースペース］から手順3で作成したパリティグループを選択して［OK］をクリックします。

8. ［LDEV容量］、［フリースペース内LDEV数］、［LDEV名］の［固定文字］、および［LDEV名］の［開始番号］を入力して［追加］をクリックします。［選択したLDEV］を確認して［次へ］をクリックします。

9. クイックフォーマットに関する警告メッセージが表示されます。［OK］をクリックします。

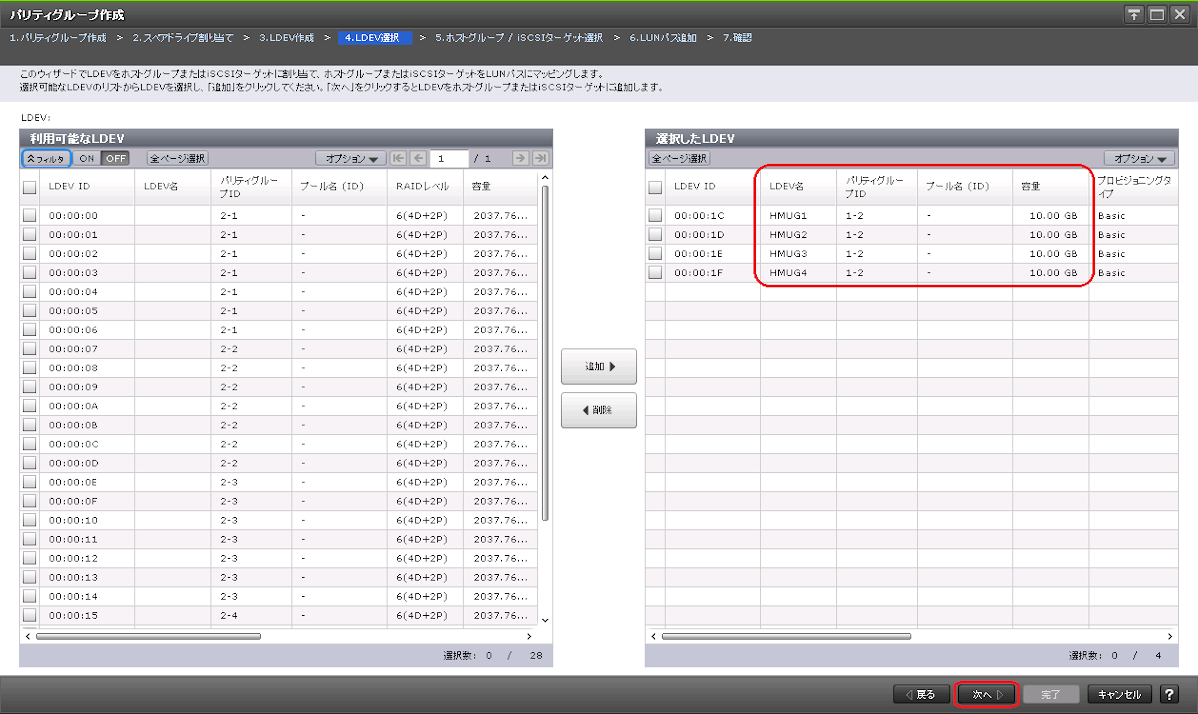

10. ［選択したLDEV］に、手順8で作成したLDEVが表示されていることを確認して［次へ］をクリックします。

11. ［ホストグループ/iSCSIターゲット選択］画面が表示されます。

    1. ［選択項目］から［ホストグループ］または［iSCSIターゲット］を選択します。

    2. ［ホストグループ］を選択した場合は、［利用可能なホストグループ］から、ホストグループを選択して［追加］をクリックします。［iSCSIターゲット］を選択した場合は、［利用可能なiSCSIターゲット］から、iSCSIターゲットを選択して［追加］をクリックします。

    3. ［次へ］をクリックします。

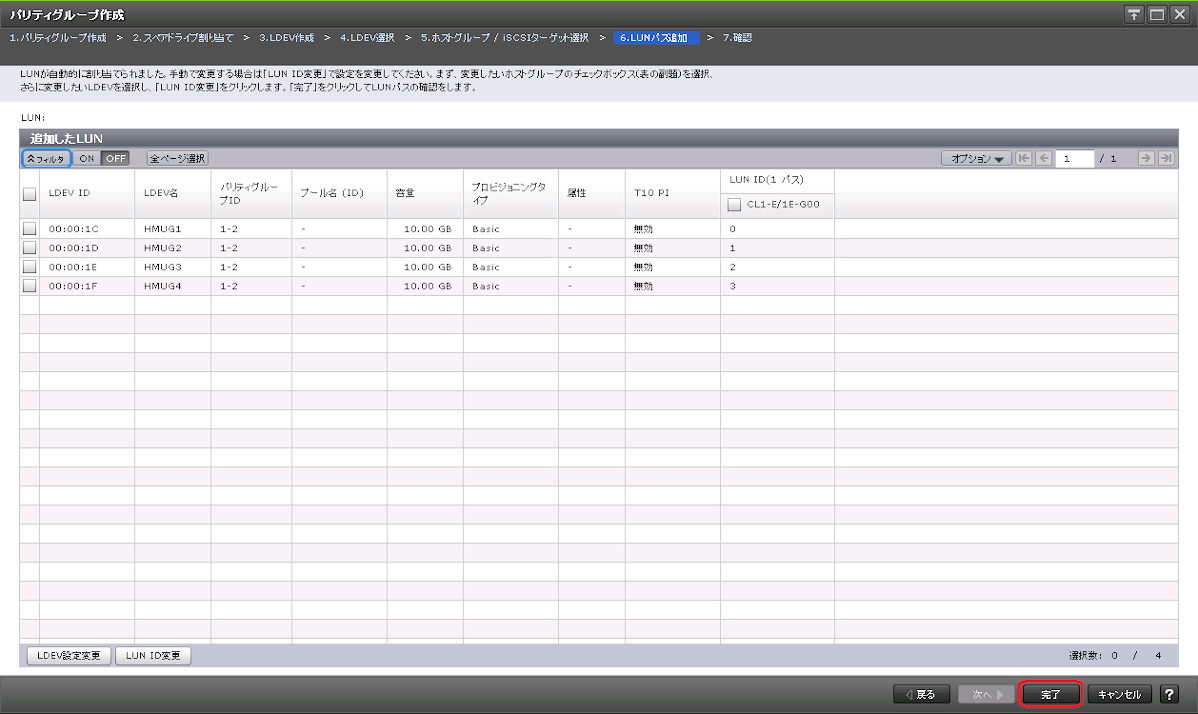

12. ［LUNパス追加］画面が表示されます。内容を確認し［完了］をクリックします。

13. 確認画面が表示されます。内容を確認し、タスク名を指定後、［適用］をクリックします。

    メモ

    プールを作成する場合、システム構築ガイドの「Dynamic Provisioningのプールを作成する手順」を参照してください。
