3.17.5 関連コンテンツ(Storage Navigator LUパスの管理)

〈この項の構成〉

(1) LUNパス追加ウィザード

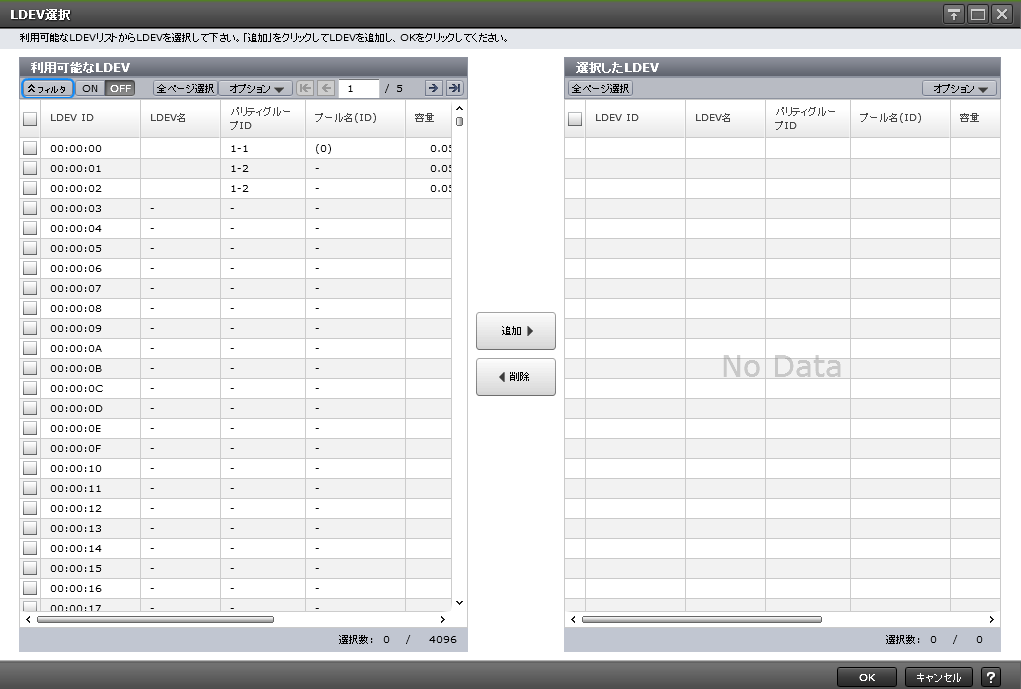

(a) [LDEV選択]画面

[図データ]

[利用可能なLDEV]テーブル

項目

説明

LDEV ID

LDEV IDが表示されます。未定義のLDEVも表示されます。LDEVが未定義の場合、[LDEV名]以降の項目は[-]が表示されます。

LDEV名

LDEV名が表示されます。

パリティグループID

LDEVが属するパリティグループIDが表示されます。

プール名(ID)

LDEVが属するプール名とIDが表示されます。

容量

LDEVの容量が表示されます。

プロビジョニングタイプ

LDEVの種類が表示されます。

[Basic]:内部ボリュームです。

DP]:Dynamic Provisioningの仮想ボリュームです。

[外部ボリューム]:外部ボリュームです。

[Snapshot]:Thin Imageのボリュームです。

[ALU]:ALU属性のLDEVです。

属性

LDEVの属性が表示されます。

[コマンドデバイス]:コマンドデバイスです。

[リモートコマンドデバイス]:リモートコマンドデバイスです。

[JNL VOL]:ジャーナルボリュームです。

[プールVOL]:プールボリュームです。括弧内の番号はプールIDです。

[Quorumディスク]:global-active deviceで使用しているQuorumディスクです。

[ALU]:ALU属性のLDEVです。

[SLU]:SLU属性のLDEVです。

[データダイレクトマップ]:データダイレクトマップ属性のLDEVです。

[重複排除用システムデータボリューム(フィンガープリント)]:重複排除用システムデータボリューム(フィンガープリント)です。

[重複排除用システムデータボリューム(データストア)]:重複排除用システムデータボリューム(データストア)です。

[-]:属性が設定されていないLDEVです。

ジャーナルID

属性が[JNL VOL]の場合、ジャーナルIDが表示されます。属性が[JNL VOL]以外の場合は、[-]が表示されます。

[追加]ボタン

[利用可能なLDEV]テーブルで行のチェックボックスを選択してボタンをクリックすると、選択したLDEVが[選択したLDEV]テーブルに追加されます。

[削除]ボタン

[選択したLDEV]テーブルで行のチェックボックスを選択してボタンをクリックすると、選択したLDEVが[選択したLDEV]テーブルから削除され、[利用可能なLDEV]テーブルに移動します。

[選択したLDEV]テーブル

項目

説明

LDEV ID

LDEV IDが表示されます。未定義のLDEVも表示されます。LDEVが未定義の場合、[LDEV名]以降の項目は[-]が表示されます。

LDEV名

LDEV名が表示されます。

パリティグループID

LDEVが属するパリティグループIDが表示されます。

プール名(ID)

LDEVが属するプール名とIDが表示されます。

容量

LDEVの容量が表示されます。

プロビジョニングタイプ

LDEVの種類が表示されます。

[Basic]:内部ボリュームです。

DP]:Dynamic Provisioningの仮想ボリュームです。

[外部ボリューム]:外部ボリュームです。

[Snapshot]:Thin Imageのボリュームです。

[ALU]:ALU属性のLDEVです。

属性

LDEVの属性が表示されます。

[コマンドデバイス]:コマンドデバイスです。

[リモートコマンドデバイス]:リモートコマンドデバイスです。

[JNL VOL]:ジャーナルボリュームです。

[プールVOL]:プールボリュームです。括弧内の番号はプールIDです。

[Quorumディスク]:global-active deviceで使用しているQuorumディスクです。

[ALU]:ALU属性のLDEVです。

[SLU]:SLU属性のLDEVです。

[データダイレクトマップ]:データダイレクトマップ属性のLDEVです。

[重複排除用システムデータボリューム(フィンガープリント)]:重複排除用システムデータボリューム(フィンガープリント)です。

[重複排除用システムデータボリューム(データストア)]:重複排除用システムデータボリューム(データストア)です。

[-]:属性が設定されていないLDEVです。

ジャーナルID

属性が[JNL VOL]の場合、ジャーナルIDが表示されます。属性が[JNL VOL]以外の場合は、[-]が表示されます。

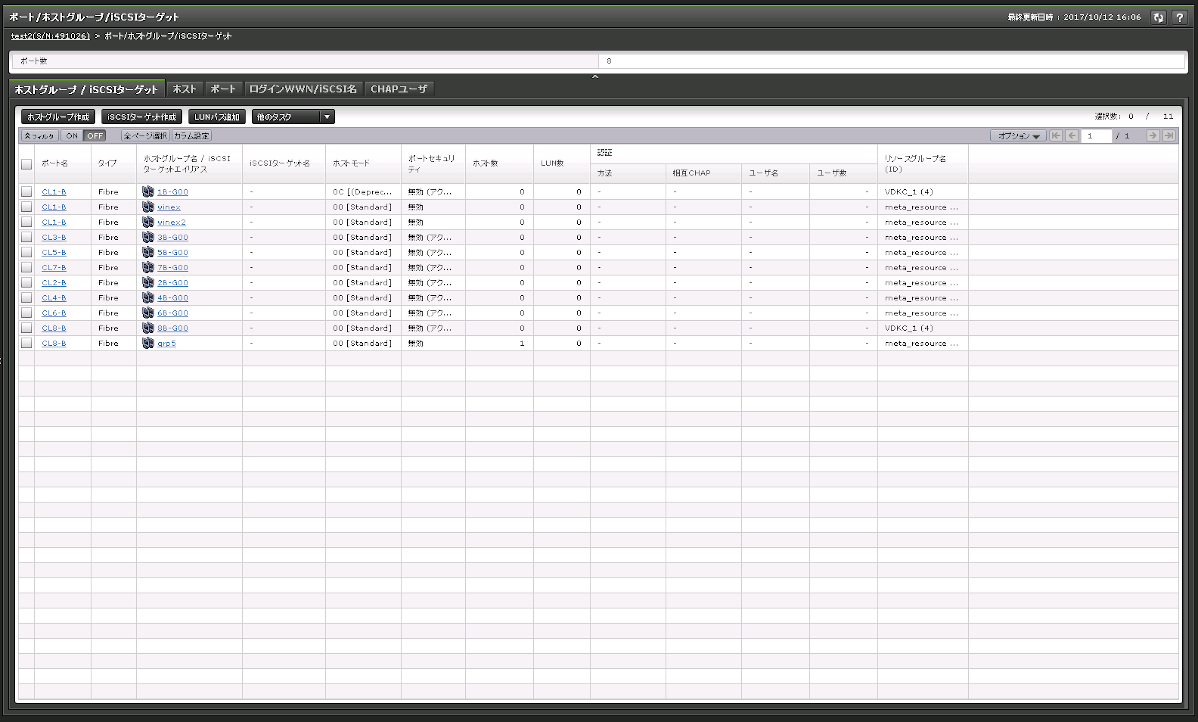

(b) [ポート/ホストグループ/iSCSIターゲット]画面

[図データ]
  • サマリ

  • [ホストグループ/iSCSIターゲット]タブ

  • [ホスト]タブ

  • [ポート]タブ

  • [ログインWWN/iSCSI名]タブ

  • [CHAPユーザ]タブ

サマリ

項目

説明

ポート数

ポート数が表示されます。

[ホストグループ / iSCSIターゲット]タブ

各ユーザに割り当てられているホストグループまたはiSCSIターゲットだけが表示されます。

  • ボタン

    項目

    説明

    ホストグループ作成

    [ホストグループ作成]画面が表示されます。

    iSCSIターゲット作成

    [iSCSIターゲット作成]画面が表示されます。

    LUNパス追加

    [LUNパス追加]画面が表示されます。

    ホスト追加

    [ホスト追加]画面が表示されます。

    ホストグループ削除

    [ホストグループ削除]画面が表示されます。

    iSCSIターゲット削除

    [iSCSIターゲット削除]画面が表示されます。

    ホストグループ編集

    [ホストグループ編集]画面が表示されます。

    iSCSIターゲット編集

    [iSCSIターゲット編集]画面が表示されます。

    交替パス作成

    [交替パス作成]画面が表示されます。

    CHAPユーザ追加

    [CHAPユーザ追加]画面が表示されます。

    ターゲットCHAPユーザ削除

    [ターゲットCHAPユーザ削除]画面が表示されます。

    非対称アクセス状態編集

    [非対称アクセス状態編集]画面が表示されます。詳細については、global-active deviceユーザガイドを参照してください。

    テーブル情報出力

    テーブル情報を出力させる画面が表示されます。

    注※

    [他のタスク]をクリックすると表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    ポート名をクリックすると[個別のポート]画面に遷移します。

    タイプ

    ポートタイプが表示されます。

    [Fibre]:ファイバチャネルポートです。

    [iSCSI]:iSCSIポートです。

    ホストグループ名/iSCSIターゲットエイリアス

    ホストグループまたはiSCSIターゲットエイリアスのアイコンと名称が表示されます。

    ホストグループ名またはiSCSIターゲットエイリアスをクリックすると[個別のホストグループ/iSCSIターゲット]画面に遷移します。

    ホストグループID/iSCSIターゲットID

    ホストグループまたはiSCSIターゲットのIDが表示されます。

    iSCSIターゲット名

    iSCSIターゲット名が表示されます。

    ホストモード

    ホストモードが表示されます。

    ポートセキュリティ

    ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

    ホスト数

    ホストの数が表示されます。

    LUN数

    LUNの数が表示されます。

    認証

    認証についての情報が表示されます。ファイバチャネル接続の場合、[-]が表示されます。

    • [方法]:認証方法の設定([CHAP]、[認証なし]、または[ホストに従う])が表示されます。

    • [相互CHAP]:相互CHAPの設定([有効]または[無効])が表示されます。

    • [ユーザ名]:ユーザ名が表示されます。

    • [ユーザ数]:ユーザ数が表示されます。

    ALUA使用

    ALUAの使用状況が表示されます。

    [該当]:ALUAを使用しています。

    [非該当]:ALUAを使用していません。

    非対称アクセス状態

    ポートの非対称アクセス状態が表示されます。

    [Active/Optimized]:ホストからのアクセスが、優先的に実行されます。

    [Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。

    T10 PIモード

    ポートのT10 PIモードの設定([有効]または[無効])が表示されます。T10 PIモードがサポートされていない場合、[-]が表示されます。

    リソースグループ名(ID)

    ホストグループまたはiSCSIターゲットのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。

    仮想ストレージマシン

    ポートの、仮想ストレージマシンのモデルとシリアル番号が表示されます。

    注※

    この項目は、初期状態では表示されません。項目を表示する場合は、[カラム設定]画面で設定を変更してください。[カラム設定]画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。

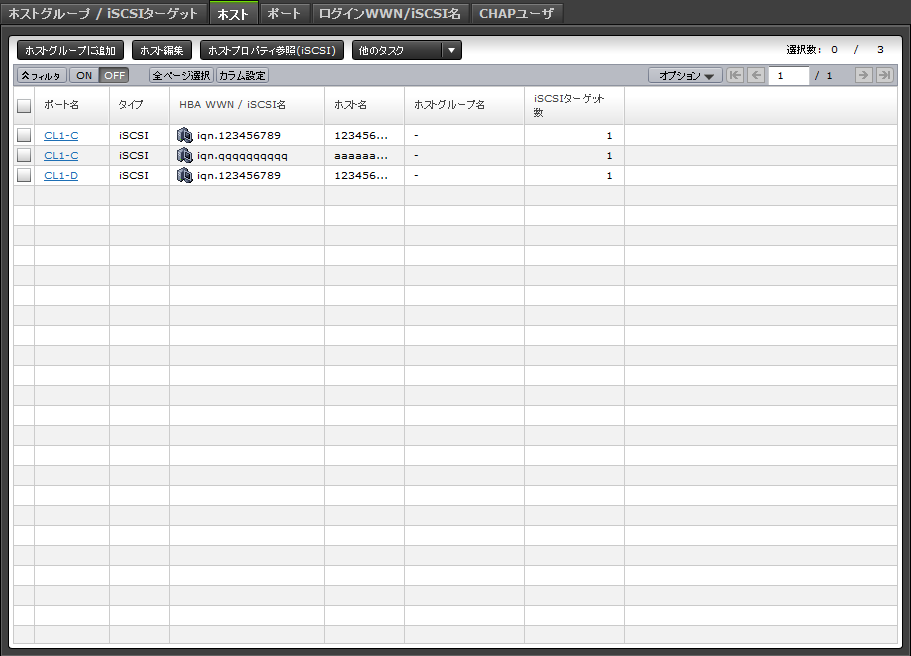

[ホスト]タブ

[図データ]

各ユーザに割り当てられているホストグループに登録されたHBA WWNだけが表示されます。また、各ユーザに割り当てられているiSCSIターゲットに登録されたiSCSI名だけが表示されます。

  • ボタン

    項目

    説明

    ホストグループに追加

    [ホストグループに追加]画面が表示されます。

    ホスト編集

    [ホスト編集]画面が表示されます。

    ホストプロパティ参照(iSCSI)

    [ホストプロパティ]画面が表示されます。

    ホスト削除(Fibre)

    [ホスト削除]画面が表示されます。

    ホスト削除(iSCSI)

    [ホスト削除]画面が表示されます。

    テーブル情報出力

    テーブル情報を出力させる画面が表示されます。

    注※

    [他のタスク]をクリックすると表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    ポート名をクリックすると[個別のポート]画面に遷移します。

    タイプ

    ポートタイプが表示されます。

    [Fibre]:ファイバチャネルポートです。

    [iSCSI]:iSCSIポートです。

    HBA WWN / iSCSI名

    HBA WWNのアイコンとWWNが表示されます。またはHBA iSCSI名のアイコンとiSCSI名が表示されます。

    ホスト名

    ホスト名が表示されます。

    ホストグループ名

    ホストグループ名が表示されます。

    iSCSIターゲット数

    iSCSIターゲット数が表示されます。

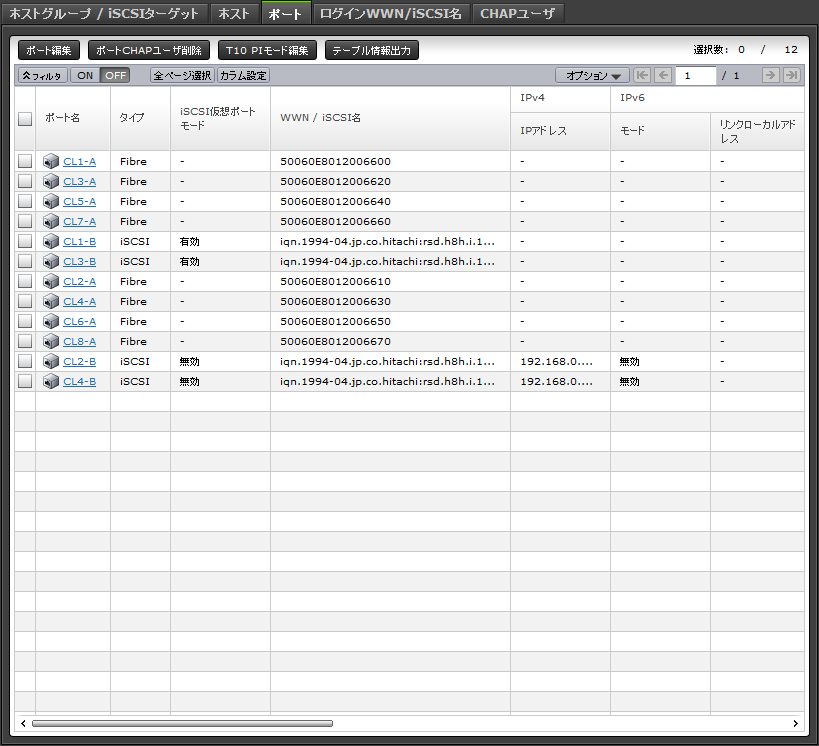

[ポート]タブ

[図データ]

各ユーザに割り当てられているポートだけが表示されます。

  • ボタン

    項目

    説明

    ポート編集

    [ポート編集]画面が表示されます。

    ポートCHAPユーザ削除

    [ポートCHAPユーザ削除]画面が表示されます。

    T10 PIモード編集

    [T10 PIモード編集]画面が表示されます。

    テーブル情報出力

    テーブル情報を出力させる画面が表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートのアイコンとポートの名前が表示されます。

    ポート名をクリックすると[個別のポート]画面に遷移します。

    タイプ

    ポートタイプが表示されます。

    [Fibre]:ファイバチャネルポートです。

    [iSCSI]:iSCSIポートです。

    アダプタタイプ

    ポートのアダプタタイプが表示されます。

    iSCSI仮想ポートモード

    ポートに設定されているiSCSI仮想ポートモードが表示されます。

    [有効]:iSCSI仮想ポートモードが有効です。

    [無効]:iSCSI仮想ポートモードが無効です。

    [-]:iSCSI仮想ポートモードをサポートしていないポートです。

    WWN / iSCSI名

    ポートのWWNまたはポートのiSCSIイニシエータ名が表示されます。

    IPv4

    IPv4に対応する情報が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    • [IPアドレス]:IPアドレスが表示されます。

    • [サブネットマスク]:サブネットマスクが表示されます。

    • [デフォルトゲートウェイ]:デフォルトゲートウェイが表示されます。

    IPv6

    IPv6に対応する情報が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    • [モード]:IPv6の有効または無効が表示されます。

    • [リンクローカルアドレス]:リンクローカルアドレスが表示されます。

    • [グローバルアドレス]:グローバルアドレスが表示されます。

    • [グローバルアドレス2]:グローバルアドレスが表示されます。

    • [サブネットプレフィックス]:アドレスのサブネットプレフィックスが表示されます。

    • [設定したデフォルトゲートウェイ]:割り当てられているデフォルトゲートウェイアドレスが表示されます。

    ポートスピード

    ポートのデータ転送速度が表示されます。

    1Gbps、4Gbps、8Gbps、10Gbps、16Gbps、または32Gbpsが表示されます。ポートスピードがAutoに設定されている場合はAuto(1Gbps、4Gbps、8Gbps、10Gbps、16Gbps、または32Gbps)が表示されます。なお、括弧内の値は、ストレージシステムによって設定されます。リンクアップしていない場合、括弧内に[-](ハイフン)が表示されます

    SFPデータ転送速度

    SFPデータ転送速度が表示されます。

    10Gbps、16Gbps、または32Gbpsが表示されます。なお、iSCSI(Copper)の場合、[-]が表示されます。

    キュリティ

    ポートのLUNセキュリティの設定([有効]または[無効])が表示されます。

    アドレス(ループID)

    ポートのアドレスが表示されます。

    Fabric

    Fabricスイッチを使用するかどうかが表示されます。

    接続形態

    トポロジが表示されます。

    TCPポート番号

    TCPポートの番号が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    イーサネットMTU サイズ(Byte)

    イーサネットでのMTUサイズが表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    • [MTU]:設定されているMTUサイズです。

    • [リンクMTU]:データ転送のための現時点のMTUサイズです。

    MACアドレス

    MACアドレスが表示されます。

    Keep Alive タイマ(秒)

    Keep Alive タイマの設定値が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    選択型ACK

    選択型ACKの設定が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    遅延ACK

    遅延ACKの設定が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    最大ウィンドウサイズ(KB)

    最大ウィンドウサイズの設定値が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    iSNSサーバ

    iSNSサーバに関する情報が表示されます。

    • [モード]:iSNSサーバの有効または無効が表示されます。

    • [IPアドレス]:iSNSサーバのIPアドレスが表示されます。

    • [TCPポート番号]:iSNSサーバのTCPポート番号が表示されます。

    VLAN

    VLANに関する情報が表示されます。iSCSI仮想ポートモードが[有効]の場合、[-]が表示されます。

    • [タギングモード]:タギングモードの設定が表示されます。

    • [ID]:IDが表示されます。

    認証

    認証に関する情報が表示されます。

    • [CHAPユーザ名]:ユーザ名が表示されます。

    • [使用済み]:CHAPユーザ名が、CHAP認証で使用されているかどうかが表示されます。

      CHAP認証で使用されているCHAPユーザ名であれば[該当]、CHAP認証で使用されていないCHAPユーザ名であれば[非該当]が表示されます。

    T10 PIモード

    ポートのT10 PIモードの設定([有効]または[無効])が表示されます。

    リソースグループ名(ID)

    ポートのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。

    仮想ストレージマシン

    ポートの、仮想ストレージマシンのモデルとシリアル番号が表示されます。

    注※

    この項目は、初期状態では表示されません。項目を表示する場合は、[カラム設定]画面で設定を変更してください。[カラム設定]画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。

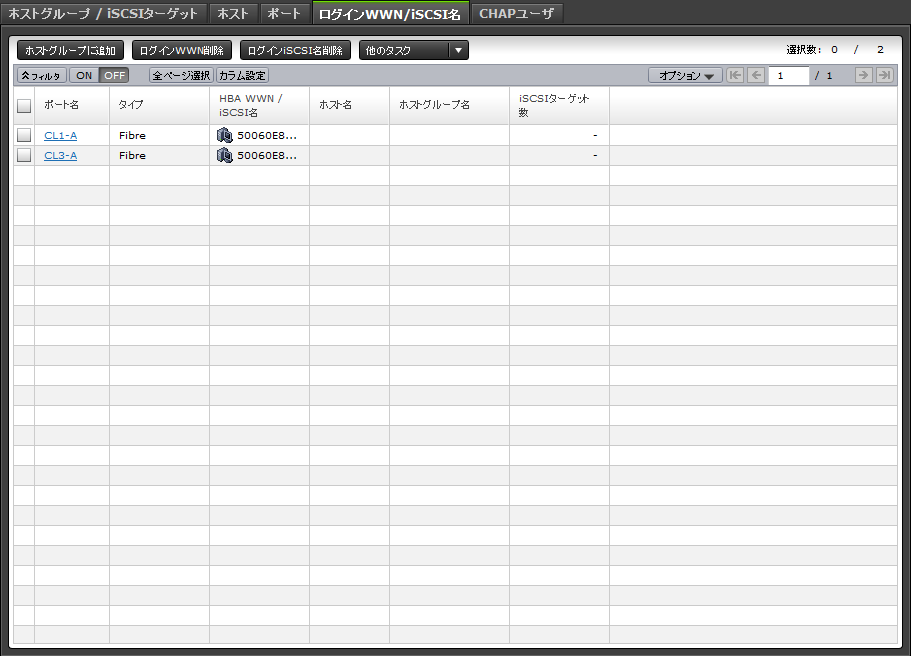

[ログインWWN/iSCSI名]タブ

[図データ]
  • ボタン

    項目

    説明

    ホストグループに追加

    [ホストグループに追加]画面が表示されます。

    ログインWWN削除

    [ログインWWN削除]画面が表示されます。

    ログインiSCSI名削除

    [ログインiSCSI名削除]画面が表示されます。

    ログインWWN状態参照

    [ログインWWN状態参照]画面が表示されます。

    ログインiSCSI名状態参照

    [ログインiSCSI名状態参照]画面が表示されます。

    テーブル情報出力

    テーブル情報を出力させる画面が表示されます。

    注※

    [他のタスク]をクリックすると表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    ポート名をクリックすると[個別のポート]画面に遷移します。

    タイプ

    ポートタイプが表示されます。

    [Fibre]:ファイバチャネルポートです。

    [iSCSI]:iSCSIポートです。

    HBA WWN / iSCSI名

    HBA WWNまたはiSCSIのアイコンと値が表示されます。

    ホスト名

    ホスト名が表示されます。

    ホストグループ名

    ホストグループ名が表示されます。

    iSCSIターゲット数

    iSCSIターゲット数が表示されます。

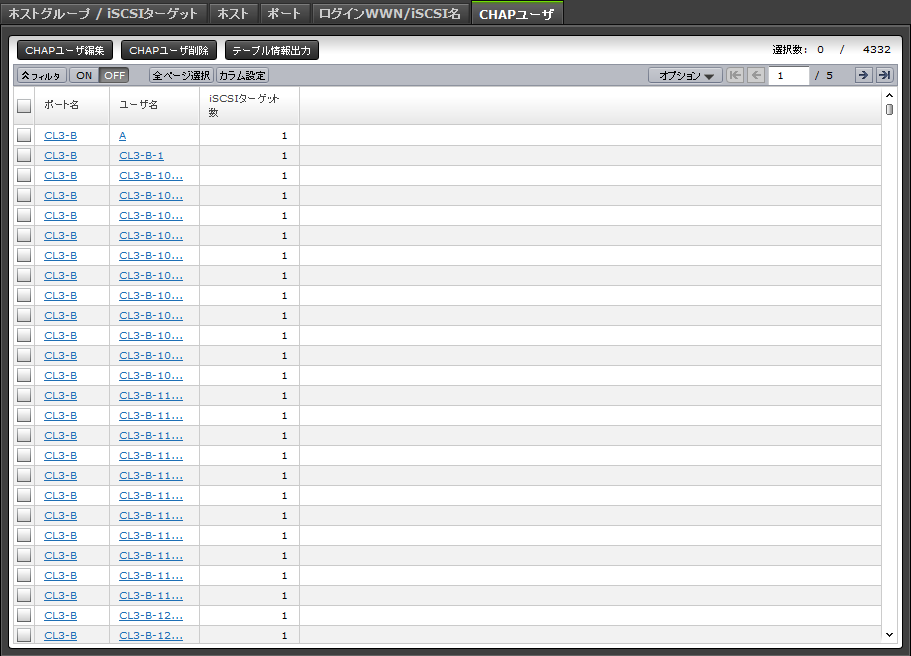

[CHAPユーザ]タブ

[図データ]
  • ボタン

    項目

    説明

    CHAPユーザ編集

    [CHAPユーザ編集]画面が表示されます。

    CHAPユーザ削除

    [CHAPユーザ削除]画面が表示されます。

    テーブル情報出力

    テーブル情報を出力させる画面が表示されます。

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    ポート名をクリックすると[個別のポート]画面に遷移します。

    ユーザ名

    ユーザ名が表示されます。ユーザ名をクリックすると[CHAPユーザプロパティ]画面が表示されます。

    iSCSIターゲット数

    iSCSIターゲット数が表示されます。

(c) [LUNパス追加]画面

[図データ]

[追加したLUN]テーブル

  • テーブル

    項目

    説明

    LDEV ID

    LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。

    LDEV名

    LDEV名が表示されます。

    パリティグループID

    パリティグループIDが表示されます。

    プール名(ID)

    プール名とプールIDが表示されます。

    プールボリュームとして使用されていない場合は[-]が表示されます。

    容量

    LDEVのサイズが表示されます。

    プロビジョニングタイプ

    LDEVの種別が表示されます。

    [Basic]:内部ボリュームです。

    [外部ボリューム]:外部ボリュームです。

    DP]:Dynamic Provisioningの仮想ボリュームです。

    [Snapshot]:Thin Imageのボリュームです。

    属性

    LDEVの属性が表示されます。

    [コマンドデバイス]:コマンドデバイスです。

    [リモートコマンドデバイス]:リモートコマンドデバイスです。

    [データダイレクトマップ]:データダイレクトマップ属性のLDEVです。

    [-]:属性が設定されていないLDEVです。

    T10 PI

    LDEVのT10 PI属性の設定が表示されます。

    [有効]:LDEVにはT10 PI属性が設定されています。

    [無効]:LDEVにはT10 PI属性が設定されていません。

    [-]:T10 PIがサポートされていないLDEVです。

    LUN ID (選択されたホストグループの個数またはiSCSIターゲットの個数パス)

    設定されたLUN IDが表示されます。

    ポート名/ホストグループ名またはiSCSIターゲット名

    設定されたポート名とホストグループ名またはiSCSIターゲット名が表示されます。この項目は設定されたホストグループの個数またはiSCSIターゲットの個数だけ表示されます。

  • ボタン

    項目

    説明

    LDEV設定変更

    LDEV名の設定を変更したい場合は、対象のLDEVを選択したあとに[LDEV設定変更]をクリックします。

    LUN ID変更

    LUN IDの設定を変更したい場合は、ポート名/ホストグループ名またはiSCSIターゲット名のテーブルカラムのチェックを付け、対象のLDEVを選択したあとに[LUN ID変更]をクリックします。

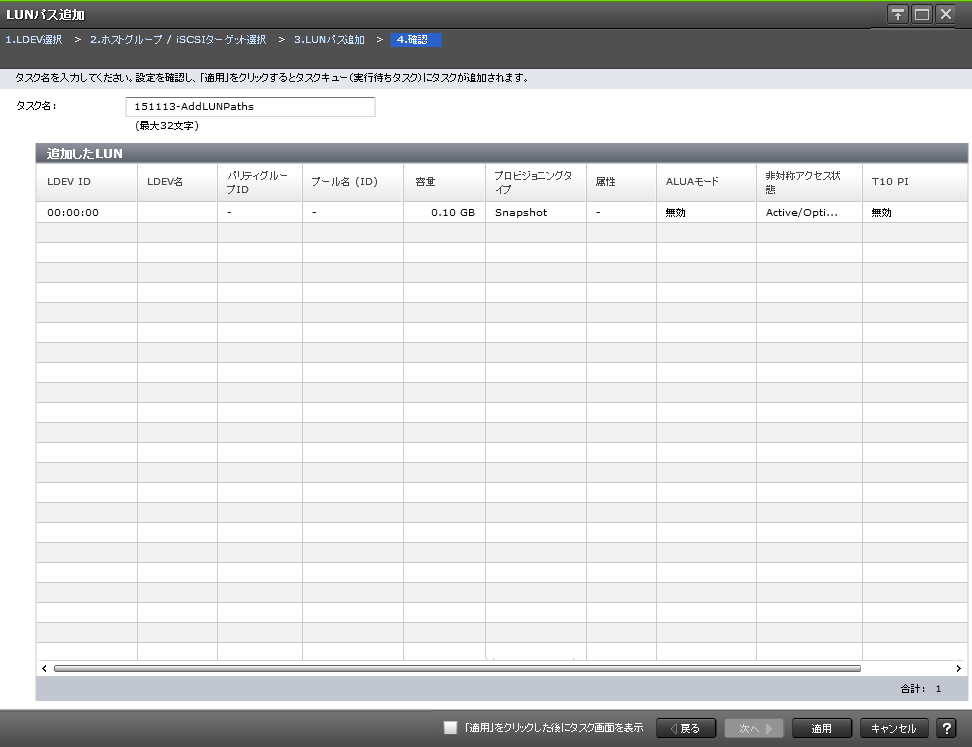

(d) [設定確認]画面

[図データ]

[追加したLUN]テーブル

項目

説明

LDEV ID

LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。

LDEV名

LDEV名が表示されます。

パリティグループID

パリティグループIDが表示されます。

プール名(ID)

プール名とプールIDが表示されます。

プールボリュームとして使用されていない場合は[-]が表示されます。

容量

LDEVのサイズが表示されます。

プロビジョニングタイプ

LDEVの種別が表示されます。

[Basic]:内部ボリュームです。

[外部ボリューム]:外部ボリュームです。

DP]:Dynamic Provisioningの仮想ボリュームです。

[Snapshot]:Thin Imageのボリュームです。

属性

LDEVの属性が表示されます。

[コマンドデバイス]:コマンドデバイスです。

[リモートコマンドデバイス]:リモートコマンドデバイスです。

[データダイレクトマップ]:データダイレクトマップ属性のLDEVです。

[-]:属性が設定されていないLDEVです。

ALUAモード

ALUAモードの情報が表示されます。

[有効]:LDEVはALUAで使用できます。

[無効]:LDEVはALUAで使用できません。

非対称アクセス状態

ポートの非対称アクセス状態が表示されます。

[Active/Optimized]:ホストからのアクセスが、優先的に実行されます。

[Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。

T10 PI

LDEVのT10 PI属性の設定が表示されます。

[有効]:LDEVにはT10 PI属性が設定されています。

[無効]:LDEVにはT10 PI属性が設定されていません。

[-]:T10 PIがサポートされていないLDEVです。

LUN ID ((LUNの数)パス)

該当するLDEVに対して設定されているLUNの数が表示されます。

ポート名/ホストグループ名またはiSCSIターゲット名

設定されたLUNのポート名とホストグループ名またはiSCSIターゲット名が表示されます。この項目は設定されたLUN IDが表示されます。

(2) LUNパス削除ウィザード

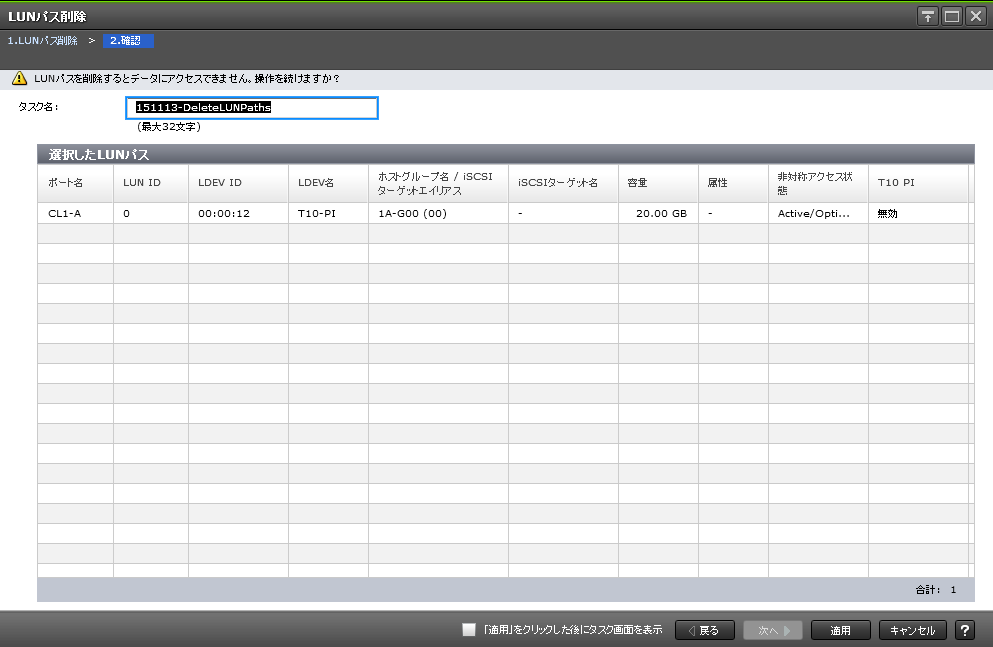

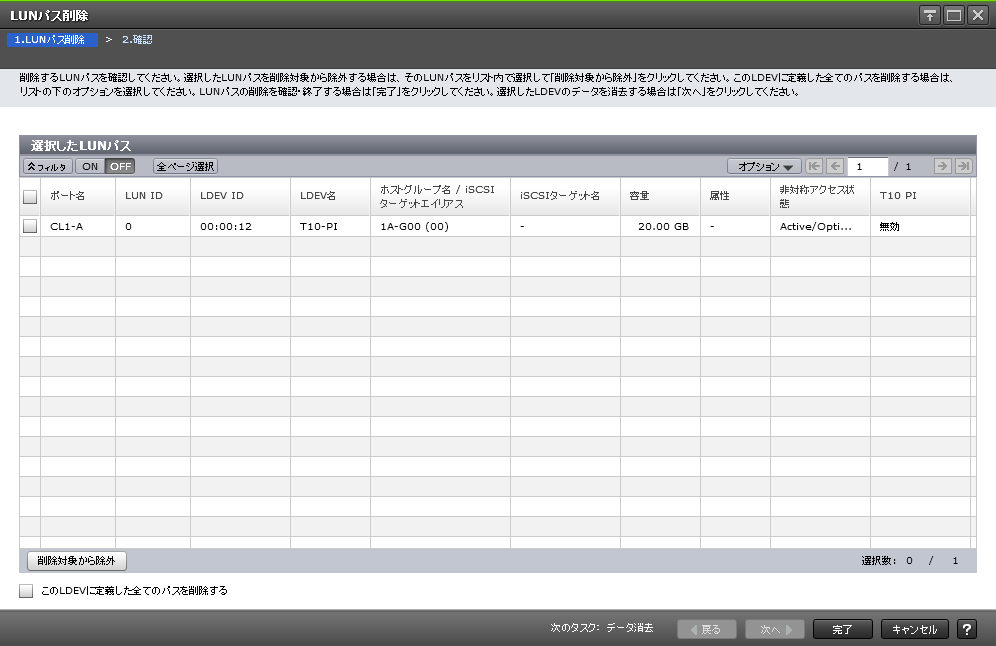

(a) [LUNパス削除]画面

[図データ]

[選択したLUNパス]テーブル

  • テーブル

    項目

    説明

    ポート名

    ポートの名前が表示されます。

    LUN ID

    選択したLUNパスが表示されます。

    LDEV ID

    LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。

    LDEV名

    LDEV名が表示されます。

    ホストグループ名 / iSCSIターゲットエイリアス

    ホストグループ名またはiSCSIターゲットエイリアスが表示されます。

    iSCSIターゲット名

    iSCSIターゲット名が表示されます。

    容量

    LDEVのサイズが表示されます。

    属性

    LDEVの属性が表示されます。

    [コマンドデバイス]:コマンドデバイスです。

    [リモートコマンドデバイス]:リモートコマンドデバイスです。

    [データダイレクトマップ]:データダイレクトマップ属性のLDEVです。

    [-]:属性が設定されていないLDEVです。

    非対称アクセス状態

    ポートの非対称アクセス状態が表示されます。

    [Active/Optimized]:ホストからのアクセスが、優先的に実行されます。

    [Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。

    T10 PI

    LDEVのT10 PI属性の設定([有効]または[無効])が表示されます。T10 PIがサポートされていない場合、[-]が表示されます。

  • ボタン

    項目

    説明

    削除対象から除外

    選択したLUNパスを[選択したLUNパス]テーブルから削除します。

[このLDEVに定義した全てのパスを削除する]チェックボックス

[選択したLUNパス]テーブルに表示されたLDEVのすべてのLUパスを削除する場合は、このチェックボックスを選択します。

[次のタスク]

[次へ]をクリックすると、[次のタスク]に記載されたタスクの設定に進みます。

(b) [設定確認]画面

[図データ]

[選択したLUNパス]テーブル

項目

説明

ポート名

ポートの名前が表示されます。

LUN ID

選択したLUNパスが表示されます。

LDEV ID

LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。

LDEV名

LDEV名が表示されます。

ホストグループ名 / iSCSIターゲットエイリアス

ホストグループ名またはiSCSIターゲットエイリアスが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。

容量

LDEVのサイズが表示されます。

属性

LDEVの属性が表示されます。

[コマンドデバイス]:コマンドデバイスです。

[リモートコマンドデバイス]:リモートコマンドデバイスです。

[データダイレクトマップ]:データダイレクトマップ属性のLDEVです。

[-]:属性が設定されていないLDEVです。

非対称アクセス状態

ポートの非対称アクセス状態が表示されます。

[Active/Optimized]:ホストからのアクセスが、優先的に実行されます。

[Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。

T10 PI

LDEVのT10 PI属性の設定([有効]または[無効])が表示されます。T10 PIがサポートされていない場合、[-]が表示されます。

メモ

この[設定確認]画面の説明は単一のタスクを実行したケースを表示しています。複数のタスクを連結して実行した場合には、すべての設定項目が画面上に表示されます。項目の内容を確認したい場合には、[戻る]で各[設定]画面へ戻り、ヘルプボタンをクリックして参照してください。

(3) [LUNプロパティ]画面

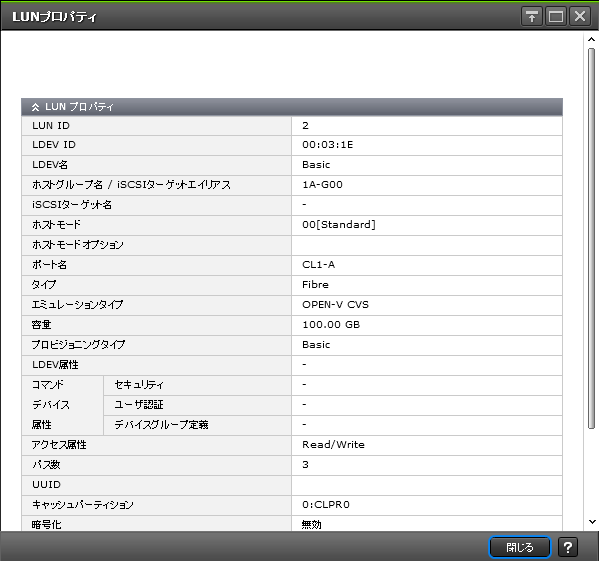

[図データ]

[LUNプロパティ]テーブル

選択したLUNの情報を表示します。

項目

説明

LUN ID

選択したLUNが表示されます。

LDEV ID

LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。

LDEV名

LDEV名が表示されます。

ホストグループ名/iSCSIターゲットエイリアス

ホストグループ名またはiSCSIターゲットエイリアスが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。

ホストモード

ホストグループのホストモードが表示されます。

ホストモードオプション

有効になっているホストモードオプションの番号が表示されます。

ポート名

ポートの名前が表示されます。

タイプ

ポートタイプが表示されます。

[Fibre]:ファイバチャネルポートです。

[iSCSI]:iSCSIポートです。

エミュレーションタイプ

LDEVのエミュレーションタイプが表示されます。

容量

LDEVのサイズが表示されます。

プロビジョニングタイプ

LDEVの種別が表示されます。

[Basic]:内部ボリュームです。

[外部ボリューム]:外部ボリュームです。

DP]:Dynamic Provisioningの仮想ボリュームです。

[Snapshot]:Thin Imageのボリュームです。

LDEV属性

LDEVの属性が表示されます。

[コマンドデバイス]:コマンドデバイスです。

[リモートコマンドデバイス]:リモートコマンドデバイスです。

[データダイレクトマップ]:データダイレクトマップ属性のLDEVです。

[-]:属性が設定されていないLDEVです。

コマンドデバイス属性

コマンドデバイスとして使用されている場合、コマンドデバイスの属性に関する情報が表示されます。

  • [セキュリティ]:コマンドデバイスセキュリティの設定([有効]または[無効])が表示されます。

  • [ユーザ認証]:ユーザ認証の設定([有効]または[無効])が表示されます。

  • [デバイスグループ定義]:デバイスグループ定義の設定([有効]または[無効])が表示されます。

アクセス属性

LDEVのアクセス属性が表示されます。

パス数

該当するLDEVに対して設定されているパスの数が表示されます。

UUID

UUIDが表示されます。UUIDの設定がない場合は、空白になります。

キャッシュパーティション

CLPRが表示されます。

暗号化

暗号化の情報が表示されます。

[有効]:LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連づけられた仮想ボリュームです。

[無効]:LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連づけられた仮想ボリュームです。

[混在]:LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。

  • 暗号化が有効なボリューム

  • 暗号化が無効なボリューム

  • 外部ボリューム

注意:混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、[暗号化]が[有効]または[無効]のLDEVを使用してください。

[-]:外部ボリュームです。Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。

ALUAモード

ALUAモードの情報が表示されます。

[有効]:LDEVはALUAで使用できます。

[無効]:LDEVはALUAで使用できません。

非対称アクセス状態

ポートの非対称アクセス状態が表示されます。

[Active/Optimized]:ホストからのアクセスが、優先的に実行されます。

[Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。

T10 PI

LDEVのT10 PI属性の設定([有効]または[無効])が表示されます。

データダイレクトマップLDEV

データダイレクトマップ属性のプールにあるプールボリュームのLDEV IDが表示されます。データダイレクトマップ属性が無効の場合、[-]が表示されます。

容量削減

容量削減機能の設定が表示されます。

[圧縮]:圧縮機能が設定されています。

[重複排除および圧縮]:重複排除機能および圧縮機能が設定されています。

[無効]:容量削減機能が無効です。

容量削減状態

容量削減状態が表示されます。

[Enabling]:容量削減の設定を有効にするために初期化が実行されています。

[Rehydrating]:容量削減の設定を無効にするための処理が実行されています。

[Deleting Volume]:ボリュームの削除が実行されています。

[Enabled]:容量削減の設定が有効です。

[Disabled]:容量削減の設定が無効です。

[Failed]:データが保証できない状態です。

[-]:容量削減が設定できないLDEVです。

重複排除データ

重複排除機能の適用状態が表示されます。

[有効]:仮想ボリュームに重複排除機能が適用されています。

[無効]:仮想ボリュームに重複排除機能が適用されていません。

[-]:仮想ボリューム以外のボリュームの場合、または重複排除データをサポートしていないバージョンのファームウェアの場合に表示されます。

仮想ボリュームの容量削減の設定が[重複排除および圧縮]の場合、使用容量が0でも[有効]と表示されます。また、容量削減設定の無効化中で仮想ボリュームの容量削減の設定が[無効]でも重複排除済みのデータが残っている場合は[有効]と表示されます。

仮想ストレージマシン

仮想ストレージマシンに関する情報が表示されます。

  • [モデル/シリアル番号]:LDEVの、仮想ストレージマシンのモデルとシリアル番号が表示されます。

  • [LDEV ID]:LDEVの仮想LDEV IDが表示されます。仮想LDEV IDが未割り当ての場合、空白が表示されます。

  • [デバイス名]:LDEVの仮想デバイス名が表示されます。仮想デバイス名は、仮想エミュレーションタイプ、仮想LUSEボリューム数および仮想CVS属性を組み合わせた形式で表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性のうち、設定済みの項目だけが表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数および仮想CVS属性を設定していない場合は、空白が表示されます。仮想CVS属性を設定している場合は、[CVS]が末尾に追加されます。

  • [SSID]:LDEVの仮想SSIDが表示されます。仮想SSIDが設定されていない場合は、空白が表示されます。

  • [属性]:LDEVの仮想属性が表示されます。仮想属性が設定されていない場合は、空白が表示されます。

[LUN]テーブル

該当するLDEVに対して登録されているLUN ID情報の一覧を表示します。

項目

説明

ポート名

ポートの名前が表示されます。

タイプ

ポートタイプが表示されます。

[Fibre]:ファイバチャネルポートです。

[iSCSI]:iSCSIポートです。

ホストグループ名/iSCSIターゲットエイリアス

ホストグループ名またはiSCSIターゲットエイリアスが表示されます。

iSCSIターゲット名

iSCSIターゲット名が表示されます。

LUN ID

LUN IDが表示されます。

非対称アクセス状態

ポートの非対称アクセス状態が表示されます。iSCSIの場合、[-]が表示されます。

[Active/Optimized]:ホストからのアクセスが、優先的に実行されます。

[Active/Non-Optimized]:Active/Optimizedのポートが使用できない場合、ホストからアクセスが実行されます。

[ホスト]テーブル

選択したLUN IDが登録されているホストグループにあるホスト一覧を表示します。

項目

説明

タイプ

ポートタイプが表示されます。

[Fibre]:ファイバチャネルポートです。

[iSCSI]:iSCSIポートです。

HBA WWN/iSCSI名

LDEVを参照できるホストのWWNまたはiSCSI名が表示されます。

ホスト名

ホスト名が表示されます。
