2.10.23　ShadowImageを組み合わせた構成での災害リカバリ

背景

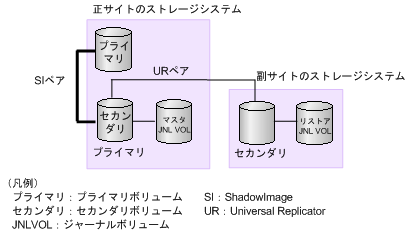

Universal ReplicatorとShadowImageを組み合わせた構成で災害リカバリする手順について説明します。

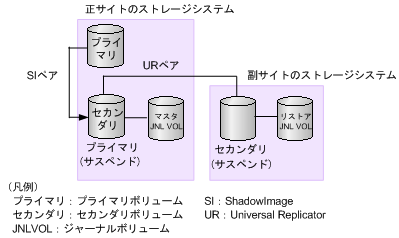

Universal Replicatorを使って、ShadowImageペアのセカンダリボリュームをリモートバックアップする構成です。PSUS状態のShadowImageペアのセカンダリボリュームを、Universal Replicatorペアのプライマリボリュームとして利用します。

ShadowImageペアのプライマリボリュームはPSUS状態です。
ShadowImageペアのセカンダリボリュームはPSUS状態です。

災害または障害の発生によってShadowImageペアのプライマリボリュームが破損してしまった場合、ShadowImageペアのプライマリボリュームをリカバリするため、次の流れに従ってUniversal ReplicatorペアのセカンダリボリュームからShadowImageペアのプライマリボリュームにデータをコピーできます。

操作手順

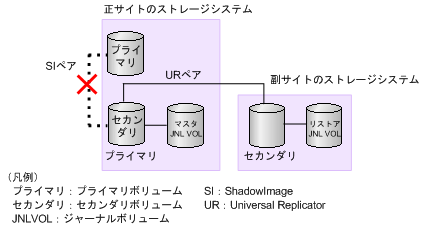

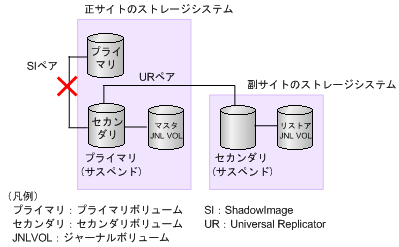

ShadowImageペアに対してRAID Managerのpairsplit -Sコマンドを実行し、ペアを削除します。
- ShadowImageペアは、プライマリボリュームとセカンダリボリュームがどちらもPSUS状態です。

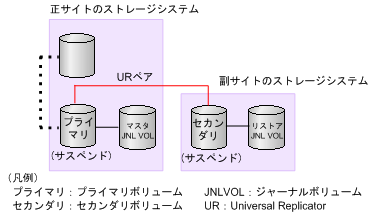

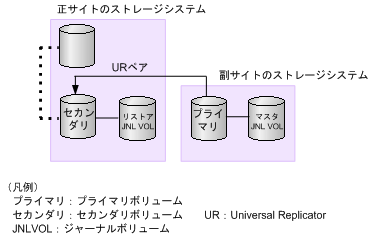

Universal Replicatorペアに対してRAID Managerのhorctakeoverコマンドを実行し、コピー方向を逆転させてペアを再作成します。

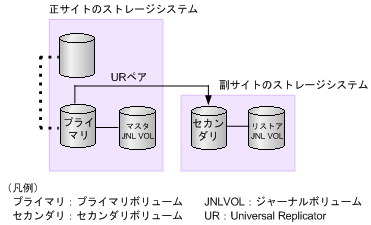

Universal Replicatorペアに対してRAID Managerのhorctakeoverコマンドを実行し、コピー方向を元に戻してペアを再作成します。
Universal Replicatorペアに対してRAID Managerのpairsplit -Sコマンドを実行し、ペアを削除します。

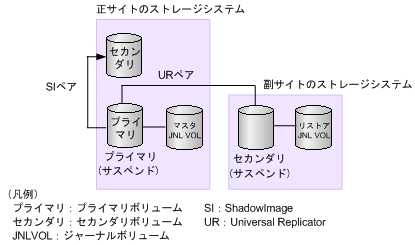

ShadowImageペアに対してRAID Managerのpaircreateコマンドを実行し、逆方向でコピーします。

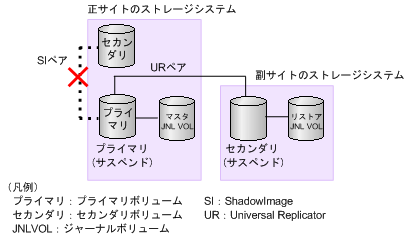

ShadowImageペアに対してRAID Managerのpairsplit -Sコマンドを実行し、ペアを削除します。
ShadowImageペアに対してRAID Managerのpaircreateコマンドを実行し、元の方向でコピーします。
ShadowImageペアに対してRAID Managerのpairsplit -rコマンドを実行し、ペアをPSUS状態にします。
- ShadowImageペアは、プライマリボリュームとセカンダリボリュームがどちらもPSUS状態です。

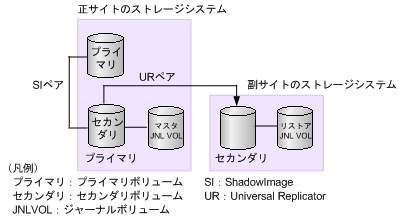

Universal Replicatorペアに対してRAID Managerのpaircreateコマンドを実行し、ペアを作成します。
- ShadowImageペアは、プライマリボリュームとセカンダリボリュームがどちらもPSUS状態です。
