2.10.20 3DCマルチターゲット構成での正サイトの障害からのリカバリ
3DCマルチターゲット構成で正サイトだけに災害や障害が発生した場合は、TrueCopyの副サイトにあるセカンダリボリュームを利用して業務を再開できます。TrueCopyの副サイトへ業務を引き継いだら、正サイトの障害を取り除いて、業務を正サイトへ戻せるようにしてください。

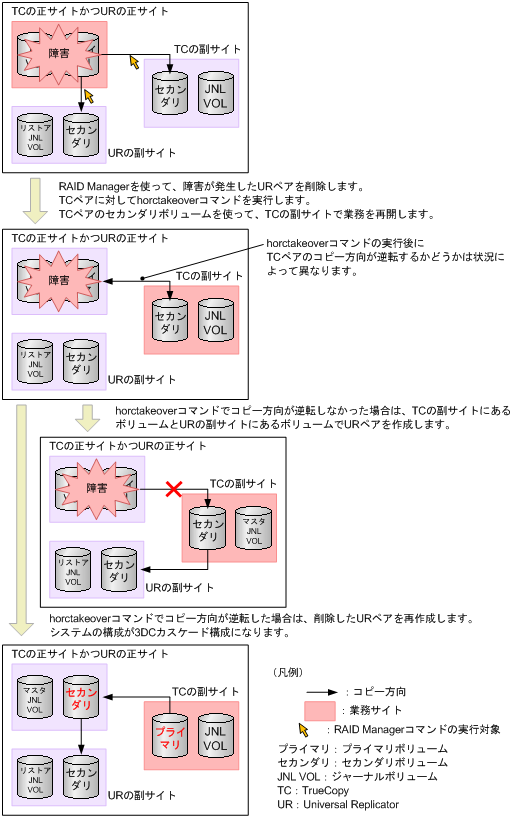

TrueCopyの副サイトで業務を再開する手順を次に示します。
-
RAID Managerのpairsplitコマンドを使って、障害が発生しているUniversal Replicatorペアを削除します。
-
TrueCopyペアに対して、RAID Managerのhorctakeoverコマンドを実行します。
-
TrueCopyペアのセカンダリボリュームを利用して、TrueCopyの副サイトで業務を再開します。
-
horctakeoverコマンドの実行結果を確認し、次のどちらかの手順を実施します。
-
TrueCopyペアのプライマリボリュームとセカンダリボリュームが入れ替わらずコピー方向が逆転しなかった場合は、TrueCopyの副サイトにあるボリュームをUniversal Replicatorペアのプライマリボリュームとし、Universal Replicatorの副サイトにあるボリュームをUniversal ReplicatorペアのセカンダリボリュームとするUniversal Replicatorペアを作成します。Universal Replicatorペアを作成するにはRAID Managerのpaircreateコマンドを使用します。
-
TrueCopyペアのプライマリボリュームとセカンダリボリュームが入れ替わってコピー方向が逆転した場合は、手順1で削除したUniversal Replicatorペアを作成し直します。Universal Replicatorペアを作成し直すと、システム構成が3DCマルチターゲット構成から3DCカスケード構成へと変わります。
a.の手順を実行した場合、正サイトに業務を戻すには、正サイトおよびその他の障害を取り除いた後、「(1) 正サイト復旧後に3DCマルチターゲット構成にする」の手順に従ってシステムを3DCマルチターゲット構成に変更し、さらに「(2) TrueCopyの副サイトから正サイトに業務を戻す（3DCマルチターゲット構成から）」の手順に従ってください。
b.の手順を実行した場合、正サイトに業務を戻すには、正サイトおよびその他の障害を取り除いた後、「(3) TrueCopyの副サイトから正サイトに業務を戻す（3DCカスケード構成から）」の手順に従ってください。
-
![[図データ]](GUID-D4028A79-7D01-442B-A99B-B82B63656D56-low.png)
|
- 〈この項の構成〉

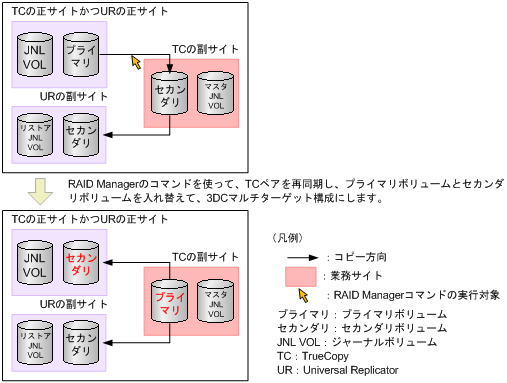

(1) 正サイト復旧後に3DCマルチターゲット構成にする
「2.10.20 3DCマルチターゲット構成での正サイトの障害からのリカバリ」の手順に従って作業した結果、システムが3DCカスケード構成にならなかった場合は、正サイトで発生した障害を除去したあと、障害発生前のTrueCopyペアのセカンダリボリュームをプライマリボリュームとした3DCマルチターゲット構成にできます。システムを3DCマルチターゲット構成にする手順を次に示します。
-
RAID Managerのpairresyncコマンドを使ってTrueCopyペアを再同期し、プライマリボリュームとセカンダリボリュームを入れ替えます。
-
引き続き、正サイトに業務を戻す場合は、「(2) TrueCopyの副サイトから正サイトに業務を戻す（3DCマルチターゲット構成から）」の手順に従ってください。
![[図データ]](GUID-F7E0772B-E894-4471-BEE1-87B38531519B-low.png)
|

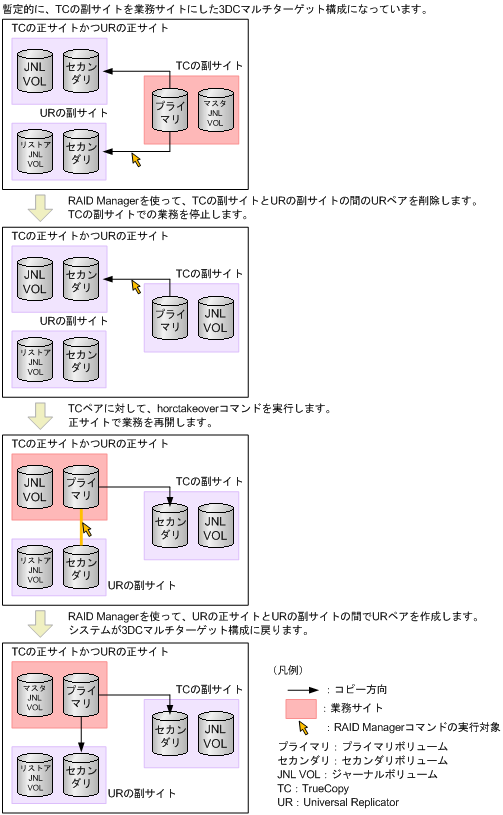

(2) TrueCopyの副サイトから正サイトに業務を戻す（3DCマルチターゲット構成から）
正サイトおよびその他の障害を取り除き、システムを3DCマルチターゲット構成にした場合は（「2.10.20 3DCマルチターゲット構成での正サイトの障害からのリカバリ」と「(1) 正サイト復旧後に3DCマルチターゲット構成にする」を参照）、次の手順に従って、正サイトに業務を戻せます。
-
RAID Managerのpairsplitコマンドを使って、現在のUniversal Replicatorペア（TrueCopyの副サイトからUniversal Replicatorの副サイトへのUniversal Replicatorペア）を削除します。
-
TrueCopyの副サイトで、業務処理を停止します。
-
TrueCopyペアに対して、RAID Managerのhorctakeoverコマンドを実行します。
-
正サイトのプライマリボリュームを利用して、正サイトで業務を再開します。
-
RAID Managerのpaircreateコマンドを使ってUniversal Replicatorペアを作成します。このときには、正サイトのボリュームをUniversal Replicatorペアのプライマリボリュームとし、Universal Replicatorの副サイトのボリュームをUniversal Replicatorペアのセカンダリボリュームとしてください。
システム構成が元の3DCマルチターゲット構成に戻ります。
![[図データ]](GUID-CCC1CE20-84F1-4974-846C-72766E9D14F2-low.png)
|
(3) TrueCopyの副サイトから正サイトに業務を戻す（3DCカスケード構成から）
「2.10.20 3DCマルチターゲット構成での正サイトの障害からのリカバリ」の手順に従って作業した結果、システムが3DCカスケード構成になった場合は、正サイトおよびその他の障害を除去したあと、正サイトに業務を戻せます。手順を次に示します。
-
TrueCopyの副サイトで、業務処理を停止します。
-
TrueCopyペアに対して、RAID Managerのhorctakeoverコマンドを実行します。元の3DCマルチターゲット構成に戻ります。
-
正サイトのプライマリボリュームを利用して、正サイトで業務を再開します。
![[図データ]](GUID-4E039DAA-58C8-4449-8B41-5FF40A395BA1-low.png)
|
