5.2.3　ビューフレーム パスリストビュー

ビューフレームには，次に示す2種類のビューのうち，どちらかのビューが表示されます。

ここでは，パスリストビューに表示される項目について説明します。

パスの構成，状態，使用状況などは，パス管理ウィンドウのパスリストビューで表示できます。

パスリストビューの表示例を次に示します。

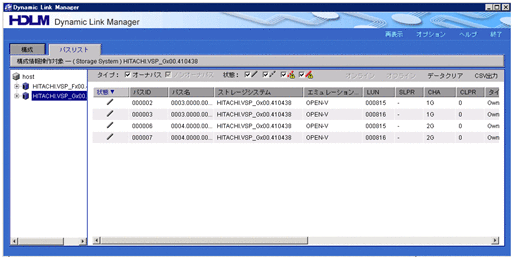

図5‒3　パスリストビューの表示例
[図データ]

パスリストビューにパス情報を表示する手順，およびパスリストビューの詳細については，「3.1.3　パスの情報を参照する」の「(2)　一覧形式でパスの情報を参照する」を参照してください。

表示される項目について，次に説明します。

［タイプ：］

表示するパスが，オーナーパスかノンオーナーパスかを選択します。

オーナーパスとノンオーナーパスの区別をしていない場合は，［オーナパス］チェックボックスだけが活性表示されます。

［オーナパス］チェックボックス

選択すると，オーナーパスが表示されます。

［ノンオーナパス］チェックボックス

選択すると，ノンオーナーパスが表示されます。

注

ノンオーナーパスがあるのは，次の場合です。

  • global-active deviceを使用している場合で，non-preferred path optionを設定しているとき

［状態：］

表示するパスの状態を，次に示す4つのチェックボックスで選択します。デフォルトでは，すべてのチェックボックスが選択状態になっています。

［状態：］チェックボックスの選択を解除すると，パスリストビューに表示するパスを絞り込めます。

  • [図データ]チェックボックス（［オンラインパス］チェックボックス）

    選択すると，「Online」または「Online(P)」状態のパスが表示されます。

  • [図データ]チェックボックス（［オフラインパス］チェックボックス）

    選択すると，「Offline(C)」状態のパスが表示されます。

  • [図データ]チェックボックス（［オフライン（エラー）パス］チェックボックス）

    選択すると，「Offline(E)」または「Offline(P)」状態のパスが表示されます。

  • [図データ]チェックボックス（［オンライン（エラー）パス］チェックボックス）

    選択すると，「Online(E)」または「Online(EP)」状態のパスが表示されます。

なお，状態でのチェックボックスの指定内容は，［構成］タブをクリックして構成ビューに切り替えても，引き続き有効です。

［オンライン］ボタン

選択されているパスの状態を「Online」に変更します。

パスリストビューにパスが表示されていない場合，または表示されているすべてのパスが「Online」状態で，パスが1本も選択されていない場合，［オンライン］ボタンは非活性表示されます。

パスを1本も選択しないで［オンライン］ボタンをクリックした場合，およびパスの情報が表示されていない行だけを選択して［オンライン］ボタンをクリックした場合は，パスリストビューに表示されている「Online」状態以外のパスの状態を，すべて「Online」に変更します。

複数のパスの状態を「Online」に変更しようとして，状態を「Online」に変更できないパスがあった場合，メッセージが表示されます。状態を変更できないパスを無視して処理を続行する場合は，［OK］ボタンをクリックします。処理を中断する場合は，［キャンセル］ボタンをクリックします。

［オフライン］ボタン

選択されているパスの状態を「Offline(C)」に変更します。

クラスター構成の場合，リザーブ処理中に状態が「Online」のパスを選択して［オフライン］ボタンをクリックすると，パスの状態は「Online(P)」（offline処理の実行待ち状態）になります。パスを表す線の表示は変わりません。リザーブ処理が完了し，offline処理が実行されると，パスの状態は「Offline(C)」になりますが，パスリストビューの表示は自動的には更新されません。最新のパスの状態は，［再表示］ボタンをクリックして確認してください。［再表示］ボタンについては，「5.2.1　共通フレーム」を参照してください。

パスリストビューにパスが表示されていない場合，または表示されているパスが1本も選択されていない場合，［オフライン］ボタンは非活性表示されます。

複数のパスの状態を「Offline(C)」に変更しようとして，状態を「Offline(C)」に変更できないパスがあった場合，メッセージが表示されます。状態を変更できないパスを無視して処理を続行する場合は，［OK］ボタンをクリックします。処理を中断する場合は，［キャンセル］ボタンをクリックします。

［データクリア］ボタン

HDLMが管理するすべてのパスについて，I/O回数とI/O障害回数を0にします。

［CSV出力］ボタン

パスリストビューに表示されているパスの情報を，CSVファイルに出力します。デフォルトのファイル名は，ホームディレクトリー/pathlist.csvです。

［CSV出力］ボタンの操作対象になるパスが，パスリストビューに表示されていない場合，［CSV出力］ボタンは非活性表示されます。

一覧のヘッダー

一覧の各列のヘッダーはボタンになっています。ボタンをクリックすると，クリックされたボタンの列にある情報をキーにして，パスの情報がソートされます。キーになっている列のヘッダーの右端には，キーであることを示す三角形の印が表示されます。昇順と降順は，ヘッダーのボタンをクリックして切り替えます。昇順の場合はヘッダーの右端に「[図データ]」が，降順の場合はヘッダーの右端に「[図データ]」が表示されます。

［状態］

パスの状態を表すアイコンが表示されます。

状態の列に表示されるアイコンの意味は，次のとおりです。

  • [図データ]

    状態が「Online」または「Online(P)」のパスを表します。稼働状態です。

  • [図データ]

    状態が「Offline(C)」のパスを表します。閉塞状態です。

  • [図データ]

    状態が「Offline(E)」または「Offline(P)」のパスを表します。障害による閉塞状態です。

    間欠障害監視が有効な場合，パスに間欠障害が発生していると見なされると，アイコンは点滅します。

  • [図データ]

    状態が「Online(E)」または「Online(EP)」のパスを表します。障害が発生している状態です。1つのLUにアクセスするパスのうち，稼働状態（Online）のパスがない場合，パスの1つがOnline(E)になります。ただし，LUの動的削除を使用している場合は，Online(E)状態になったパスは削除されるため，Online(E)状態のパスが表示されることはありません。

    間欠障害監視が有効な場合，パスに間欠障害が発生していると見なされると，アイコンは点滅します。

パスの状態をキーにしてパス情報を昇順にソートする場合，次の順番でソートされます。デフォルトでは，降順にソートされたパスの状態が表示されます。

1. OnlineまたはOnline(P)

2. Offline(C)

3. Offline(E)またはOffline(P)

4. Offline(E)（間欠障害）

5. Online(E)またはOnline(EP)

6. Online(E)（間欠障害）

Offline(E)，Offline(P)，Online(E)またはOnline(EP)のパスについては対処が必要です。「4.3　パス障害時の対処」を参照して対処してください。

［パスID］

パス管理PATH_IDが，10進数で表示されます。ホストの再起動時に割り当てられます。

［パス名］

パス名でパスを特定できます。システムの構成を変更する場合やハードウェアを交換する場合は，パス名を参照して影響を受けるパスを確認してください。次に示す4つの項目をピリオドで区切ったものが，パス名として表示されます。

  • ホストポート番号（16進数）

  • バス番号（16進数）

  • ターゲットID（16進数）

  • ホストLU番号（16進数）

パス名を構成する項目と，各項目のWindowsでの表現を次の表に示します。

表5‒4　パス名を構成する項目

項目

Windowsでの表現

ホストポート番号（16進数）（表示例：0004，0005）

SCSI Port番号

バス番号（表示例：0001）

SCSI Bus番号

ターゲットID（表示例：0000000000000000，000000000000007A）

Target Id

ホストLU番号（表示例：0001）

Logical Unit Id，またはLUN

パス名は，次に示す情報に対応しています。

  • ［コンピューターの管理］で表示される情報

  • 次のレジストリーの情報

    HKEY_LOCAL_MACHINE\HARDWARE\DEVICEMAP\Scsi

注意事項

FCを使用する場合，SCSIのターゲットIDは，HBAの設定に従います。ターゲットIDを確認するには，HBAのマニュアルなどを参照してください。

［ストレージシステム］

パスが接続しているストレージシステム名が表示されます。この名前によって，パスがアクセスするストレージシステムを特定できます。

ストレージシステム名は，次の3つの項目をピリオドで区切って構成されています。

  • ベンダーID：ストレージシステムのベンダー名

  • モデルID：ストレージシステムの機種名

  • シリアル番号：ストレージシステムのシリアル番号

これらの情報をストレージシステムの管理プログラムで参照すると，物理的にストレージシステムを特定できます。

表示されるモデルIDは，HDLMコマンドのviewオペレーションに-path -itemパラメーターを指定して，概略表示しないパス情報を表示した場合のモデルIDと同じです。HDLMコマンドのviewオペレーションでパス情報を確認することについては，HDLMのマニュアルを参照してください。

［エミュレーションタイプ］

表示されるエミュレーションタイプは，HDLMコマンドのviewオペレーションに-pathパラメーターを指定した場合のDskNameのプロダクトIDと同じです。HDLMコマンドのviewオペレーションでパス情報を確認することについては，HDLMのマニュアルを参照してください。

コマンドデバイスの場合，プロダクトIDまたはエミュレーションタイプのあとに「-CM」が表示されます（表示例：OPEN-V-CM）。

［LUN］

ストレージシステム内のLU番号が表示されます。この番号とストレージシステム名（［ストレージシステム］に表示）を組み合わせると，パスがアクセスするLUを特定できます。

表示されるLUNは，HDLMコマンドのviewオペレーションに-pathパラメーターを指定した場合のiLUと同じです。HDLMコマンドのviewオペレーションでパス情報を確認することについては，HDLMのマニュアルを参照してください。

［SLPR］

LUが属するSLPRの番号が0から31までの10進数で表示されます。

ストレージ論理分割機能がサポートされていないストレージシステム内のLUが表示対象の場合は，「-」（ハイフン）が表示されます。

［CHA］

CHAポート番号が表示されます。この番号でストレージシステムに搭載されているCHAを特定できます。

この番号をストレージシステムの管理プログラムで参照すると，物理的にCHAを特定できます。

［CLPR］

CHAが属するCLPRの番号が0から31までの10進数で表示されます。ただし，次に示すものが表示対象の場合は，「-」（ハイフン）が表示されます。

  • キャッシュ論理分割機能がサポートされていないストレージシステムに搭載されているCHAポート

［タイプ］

パスの属性が表示されます。パスがオーナーパスである場合は［Owner］が，ノンオーナーパスである場合は，［Non-owner］が表示されます。

オーナーパスとノンオーナーパスの区別をしていない場合は，［Owner］だけが表示されます。

［I/O回数］

パスのI/O回数の合計が，10進数で表示されます。

I/O回数を0にクリアーしたい場合は，［データクリア］ボタンをクリックしてください。［データクリア］ボタンをクリックすると，I/O障害回数も0にクリアーされます。

［I/O障害回数］

パスのI/O障害回数の合計が，10進数で表示されます。

I/O障害回数を0にクリアーしたい場合は，［データクリア］ボタンをクリックしてください。［データクリア］ボタンをクリックすると，I/O回数も0にクリアーされます。

［間欠障害パス］

間欠障害に関する情報が表示されます。

1本のパスにつき，次のどれかが表示されます。

  • 「-」

    間欠障害の監視が無効，または間欠障害の監視時間外であることを示します。

  • 0以上の数値

    間欠障害の監視中に発生した障害の回数を示します。

  • 「*」

    間欠障害と見なされ，自動フェールバックの対象外となっていることを示します。

ホストのHDLMマネージャーが停止している場合は，「-」（ハイフン）が表示されます。

［ドライブ］

LUに割り当てられたドライブレターを表示します。ドライブレターが割り当てられていない場合は，「-」（ハイフン）が表示されます。また，LUがダイナミックディスクのボリュームである場合も，「-」（ハイフン）が表示されます。

LUが複数のパーティションに分割されていて，それぞれ異なるドライブレターが割り当てられている場合は，それらのドライブレターのうち，アルファベット順で最も若いドライブレターが表示されます。

表示されるドライブレターは，HDLMコマンドのviewオペレーションに，-pathパラメーターを指定した場合のHDevNameのホストデバイス名と同じです。HDLMコマンドのviewオペレーションでパス情報を確認することについては，HDLMのマニュアルを参照してください。

［ディスク番号］

Windowsの「ディスクの管理」画面で「ディスクn」と表示されるディスク番号が表示されます。ディスク番号は0から255までの10進数で表示されます。

HDLM GUIでディスク番号の取得ができなかった場合は，「-」（ハイフン）が表示されます。

［物理LDEV］

物理ボリュームのモデルID，シリアル番号，およびiLU番号が，ピリオドで区切って表示されます。

この情報によって，物理ボリュームを特定できます。仮想化されていないボリュームの場合は，「-」（ハイフン）が表示されます。

操作対象のパスを選択する方法には，次に示す4つの方法があります。

パスの選択を解除する方法には，次に示す2つの方法があります。
