3.14.7 オペレーション定義ファイルの作成（バックアップ対象がSQL Serverデータベースの場合）

オペレーション定義ファイルは，拡張コマンドを実行する各サーバーに配置します。データベースサーバーがクラスター構成の場合は，バックアップ対象となるクラスターリソース（マウントポイントまたはファイル）が定義されているすべてのサーバーに，同一のオペレーション定義ファイルを配置します。バックアップサーバーを使用する場合は，データベースサーバーとバックアップサーバーとで同一のオペレーション定義ファイルを配置してください。

オペレーション定義ファイルの配置例を次の図に示します。

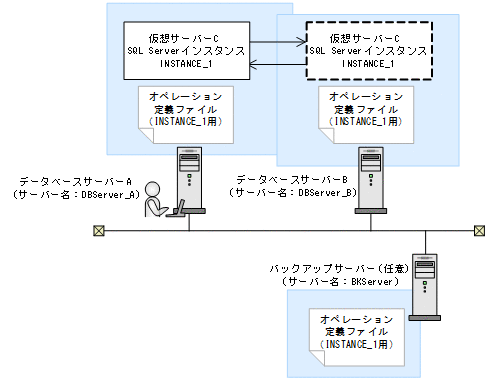

図3-12 オペレーション定義ファイルの配置例（バックアップ対象がSQL Serverデータベースの場合）

この例では，クラスターを構成するデータベースサーバーA（サーバー名：DBServer_A）およびデータベースサーバーB（サーバー名：DBServer_B）で，仮想サーバーC（サーバー名：VServer_C）が動作しています。

データベースサーバーAおよびデータベースサーバーB上にはSQL Serverインスタンス「INSTANCE_1」が在り，クラスターリソースとして仮想サーバーCが定義されています。

この場合，データベースサーバーA，データベースサーバーBおよびバックアップサーバー（サーバー名：BKServer）には，「INSTANCE_1」に関するオペレーション定義ファイルを配置します。

オペレーション定義ファイルは，処理の対象を一意に特定するオペレーションIDに対応して，次のような名称で作成します。

<Application Agentのインストール先>\DRM\script\conf\_<オペレーションID>.dat

オペレーション定義ファイルのサンプルは，次の場所にあります。

<Application Agentのインストール先>\DRM\script\sample

オペレーション定義ファイルの指定項目と指定する内容およびデータの最大バイト数を次の表に示します。

表3-44 オペレーション定義ファイルの指定項目と指定する内容およびデータの最大バイト数（バックアップ対象がSQL Serverデータベースの場合）

指定項目	指定内容	最大バイト数※
BACKUP_OBJECT	バックアップ対象の種別を示す文字列を指定します。 「MSSQL」と指定します。	32
DB_SERVER_NAME	データベースサーバー名を指定します。 クラスター構成の場合は，クラスターリソースに対応する仮想サーバー名を指定します。この仮想サーバー名は，Application Agentの構成定義ファイル（init.conf）の「DRM_DB_PATH=<共有ディスク上のディレクトリー>;<仮想サーバー名>」に定義されている必要があります。	128
INSTANCE_NAME	SQL Serverインスタンス名を指定します。空白を含む場合は引用符（"）で囲んで記述します。 DEFAULTを指定した場合，SQL Serverの既定インスタンス名が選択されます。	128
TARGET_NAME	バックアップするデータベース名を指定します。 この指定はバックアップ実行時だけ有効です。リストア実行時のデータベース指定には使用されません。 コンマで区切って複数指定できます。空白を含む場合は引用符（"）で囲んで記述します。指定を省略した場合，インスタンス単位にバックアップが実行されます。 TARGET_NAMEにバックアップするデータベース名を指定した場合，EX_DRM_SQL_BACKUPコマンドの-systemオプションは指定できません。	1,024
FTP_HOME_DIR	バックアップサーバーを使用する場合，バックアップサーバーのIISで指定したFTPサービスのホームディレクトリー名を指定します。 バックアップサーバーを使用しない場合は，サンプルの値から変更しないでください。	128
FTP_SUB_DIR	バックアップサーバーを使用する場合，FTPサービスのホームディレクトリー（FTP_HOME_DIRで指定したバックアップサーバーのディレクトリー）の下に作成するサブディレクトリーの名前を指定します。 ここで指定したディレクトリーの配下に，拡張コマンド用一時ディレクトリーが自動で作成されます。拡張コマンド用一時ディレクトリーの詳細は，「3.14.9 拡張コマンド用一時ディレクトリーの確認」を参照してください。 バックアップサーバーを使用しない場合は，サンプルの値から変更しないでください。	128
SET_DRM_HOSTNAME	データベースサーバーの構成を指定します。クラスター構成の場合は「1」，クラスター構成でない場合は「0」を指定します。	1

注※

複数指定するときに使用するコンマも1バイトと見なします。ヘッダー部分「<指定項目名>=」はバイト数に含みません。

クラスター構成のシステムを想定して，オペレーション定義ファイルを作成する例について説明します。

この例の前提条件は次のとおりです。

• クラスターを構成するデータベースサーバーA（サーバー名：DBServer_A）およびデータベースサーバーB（サーバー名：DBServer_B）で，仮想サーバーC（サーバー名：VServer_C）が動作している。
• データベースサーバーAおよびデータベースサーバーB上にはSQL Serverインスタンス「INSTANCE_1」が在り，クラスターリソースとして仮想サーバーCが定義されている。
• データベースサーバーAおよびデータベースサーバーBに，クラスターグループ「SQLCG_1」が在り，次の表に示すクラスターリソースが登録されている。


  表3-45 クラスターリソースの例（バックアップ対象がSQL Serverデータベースの場合）

  クラスターグループ名	仮想サーバー	SQL Server インスタンス名
  SQLCG_1	VServer_C	INSTANCE_1

• バックアップサーバー（サーバー名：BKServer）上でIISのFTPサービスが設定され，FTPサービスが起動されている。FTPサイトのホームディレクトリーは「C:\FTP_ROOT」とする。
• FTPサブディレクトリーは「script」とする。
• データベースサーバーAが現用サーバー，データベースサーバーBが待機サーバーとして設定されていて，共有ディスクとして「G:」を使用している。
• 「INSTANCE_1」に対してdrmsqlinitコマンドが実行されている。
• 環境設定ファイル「init.conf」に「DRM_DB_PATH=<共有ディスク上のディレクトリー名>;<仮想サーバー名>」が設定されている。
• データベースサーバーA，データベースサーバーBで，次の表に示すVDIメタファイル格納ディレクトリーが作成されている。
• ディクショナリーマップファイル格納ディレクトリーにApplication Agentが拡張コマンド用一時ディレクトリーを自動作成できる権限がある。
• 拡張コマンド用一時ディレクトリーが自動作成されるディスクに，次の一時ファイルが格納できる十分な空き容量がある。

  • バックアップID記録ファイル
  • バックアップ情報のファイル
  • VDIメタファイル
• 拡張コマンド用一時ディレクトリーの命名規則に従ってディレクトリーが自動生成されたときに，ディレクトリーの長さがOSの制限を超えない。


  表3-46 VDIメタファイル格納ディレクトリーの例

  サーバー名	VDIメタファイル格納ディレクトリー
  DBServer_A DBServer_B	G:\MSSQL\VServer_C\INSTANCE_1\META

この例では，次の表に示すオペレーションIDに対応するオペレーション定義ファイルを作成します。

表3-47 オペレーション定義ファイルを作成するオペレーションID（バックアップ対象がSQL Serverでクラスター構成の場合）

オペレーションID	対象データベースサーバー	対象インスタンスおよびデータベース
Operation_A	VServer_C	INSTANCE_1の全体

クラスター構成の場合にオペレーション定義ファイルを作成するには：

1. 現用サーバー（データベースサーバーA）にオペレーション定義ファイルを作成し，必要な項目を設定します。
   次のファイルを作成します。
   <Application Agentのインストール先>\DRM\script\conf\_Operation_A.dat
   「<Application Agentのインストール先>\DRM\script\conf\_Operation_A.dat」の記述例を次に示します。


   BACKUP_OBJECT=MSSQL DB_SERVER_NAME=VServer_C INSTANCE_NAME=INSTANCE_1 TARGET_NAME= FTP_HOME_DIR=C:\FTP_ROOT FTP_SUB_DIR=script SET_DRM_HOSTNAME=1

2. 現用サーバー（データベースサーバーA）でオペレーション定義ファイルのチェックツール「EX_DRM_SQL_DEF_CHECK」を実行します。


   EX_DRM_SQL_DEF_CHECK <オペレーションID> -db

   オペレーション定義ファイルのチェックが実行されます。また，拡張コマンド用一時ディレクトリーが自動生成されます。
   エラーがあった場合はファイルの指定内容を修正し，チェックツールを再度実行します。

3. 現用サーバー（データベースサーバーA）で作成したオペレーション定義ファイルをバックアップサーバーにコピーします。
   次のフォルダーにコピーします。
   <Application Agentのインストール先>\DRM\script\conf\

4. バックアップサーバーでオペレーション定義ファイルのチェックツール「EX_DRM_SQL_DEF_CHECK」を実行します。


   EX_DRM_SQL_DEF_CHECK <オペレーションID> -bk

   オペレーション定義ファイルのチェックが実行されます。また，拡張コマンド用一時ディレクトリーやVDIメタファイル格納ディレクトリーが自動生成されます。
   エラーがあった場合は，バックアップサーバーの構成をオペレーション定義ファイルの内容に合わせて変更するか，オペレーション定義ファイルの内容をバックアップサーバーの構成に合わせて変更してください。バックアップサーバーの構成を変更する場合は，チェックツールを再度実行します。オペレーション定義ファイルの内容を変更した場合は，データベースサーバーにも同一のファイルを格納し，チェックツールを再度実行します。

5. 現用サーバー（データベースサーバーA）で作成したオペレーション定義ファイルを待機サーバー（データベースサーバーB）にコピーします。
   次のディレクトリーにコピーします。
   <Application Agentのインストール先>\DRM\script\conf\

6. 待機サーバー（データベースサーバーB）でオペレーション定義ファイルのチェックツール「EX_DRM_SQL_DEF_CHECK」を実行します。


   EX_DRM_SQL_DEF_CHECK <オペレーションID> -db
