1.1.3　REST APIのシステム構成（VSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900）

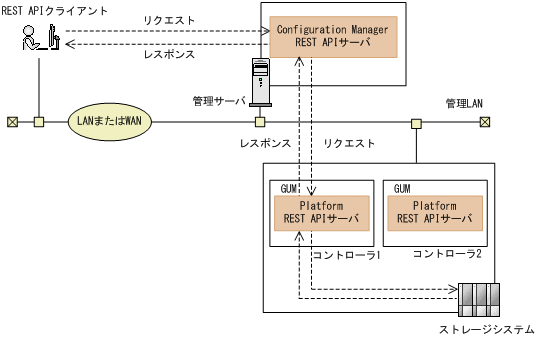

VSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900の場合、ストレージシステムにREST APIが内蔵されています。このマニュアルでは、このREST APIをPlatform REST APIと呼びます。

REST APIクライアント

REST APIサーバへリクエストを発行するクライアントです。REST APIを利用したソフトウェアまたはスクリプトが該当します。

管理サーバ

Configuration Manager REST APIをインストールするサーバです。

Configuration Manager REST APIサーバ

REST APIクライアントからREST APIのリクエストを受け付け、ストレージシステムに命令を発行し、実行結果をREST APIクライアントに返す役割を担うコンポーネントです。

Configuration Manager REST APIサーバは、REST APIクライアントから受け付けたリクエストを、Platform REST APIサーバに送信し、Platform REST APIサーバから受け取った実行結果をREST APIクライアントに返します。

メモ

コントローラ1側とコントローラ2側のPlatform REST APIサーバは、それぞれ独立して動作します。

デフォルトでは、コントローラ1側のPlatform REST APIサーバが使用されます。コントローラ2側のPlatform REST APIサーバに変更することもできます。その場合は、ストレージシステムの登録または情報変更のAPIで、操作対象のコントローラを変更してください。

重要

Configuration Manager REST APIのバージョン8.4.1以降とHitachi Command Suiteのバージョン8.4.0以前の組み合わせはサポートしていません。Configuration Manager REST APIを単独でインストールしたあとに、同じ管理サーバにHitachi Command Suiteのバージョン8.4.0以前をインストールしないでください。

GUM (Gateway for Unified Management)

ストレージシステムの基本的な管理機能を持つコンピュータです。外部からストレージシステムを管理する場合には、GUMと通信します。コントローラ1とコントローラ2に存在します。

Platform REST APIサーバ

VSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900のGUMに内蔵されているREST APIのサーバです。REST APIクライアントからREST APIのリクエストを受け付け、ストレージシステムに命令を発行し、実行結果をREST APIクライアントに返します。

ストレージシステム

REST APIでの情報取得や構成変更の対象となるストレージシステムです。

ヒント

上記の構成のほかに、SVPと連携する構成にすることもできます。SVPと連携する場合の構成については、VSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900でSVPと連携する場合の構成についての説明を参照してください。
