B.2 Replication Manager CLIを使ったタスク管理

Replication Manager GUIで作成したコピーペア操作タスクを，Replication Manager CLIから実行するタスクとして登録できます。Replication Manager CLIから実行するタスクとアプリケーション（DBMS）の静止化処理を組み合わせたユーザースクリプトを作成することで，アプリケーションと連携したデータのバックアップが実施できます。作成したスクリプトを管理サーバに配置すれば，各ホストでのコピーペア操作を一括管理できます。タスクの実行結果は，Replication Manager GUIから一覧で確認できます。

この節の構成

B.2.1 Replication Manager CLIを使ったタスク管理の運用

B.2.2 タスク情報の取得（GetTasks）

B.2.3 タスクの実行（ExecuteTask）

B.2.1 Replication Manager CLIを使ったタスク管理の運用

Replication Manager CLIで管理できるタスクは，global-active device以外のオープン系システムのコピーペアおよびコピーグループを対象としたタスクだけです。Business Continuity ManagerまたはRAID Managerで管理されたメインフレーム系システムのコピーペアおよびコピーグループを対象としたタスクは管理できません。

ここでは，スクリプトを使ったタスクの運用手順を説明します。

(1) Replication Manager CLIを使ったタスク管理の運用のワークフロー

Replication Manager CLIを使ったタスク管理の運用の流れを次の図に示します。

図B-1 Replication Manager CLIを使ったタスク管理の運用の流れ

(2) Replication Manager CLIを使ったタスク管理のための環境設定

Replication Manager CLIでのタスク管理の運用を開始する前に，次に示すbase.propertiesファイルのプロパティを設定する必要があります。

base.rmi.port
Replication Managerが処理要求を受け付けるRMIレジストリーのポート番号を指定します（デフォルト値：25200）。

base.taskschedule.threadmax
Replication Managerで同時に実行するタスクの最大数を指定します（デフォルト値：10）。複数のタスクを同時に実行する場合，運用に合わせて値を変更してください。複数のタスクを同時に実行すると，base.taskschedule.threadmaxプロパティで指定した値以上のタスクは即時に実行されません。すでに実行中のタスクが完了してから，タスクは実行されます。

base.propertiesファイルのプロパティについては，マニュアル「Hitachi Command Suite Replication Manager システム構成ガイド」を参照してください。

(3) Replication Manager CLIを使ったタスク管理の運用例

ここでは，次の構成でアプリケーション（DBMS）のバックアップを実施している場合の運用例を示します。

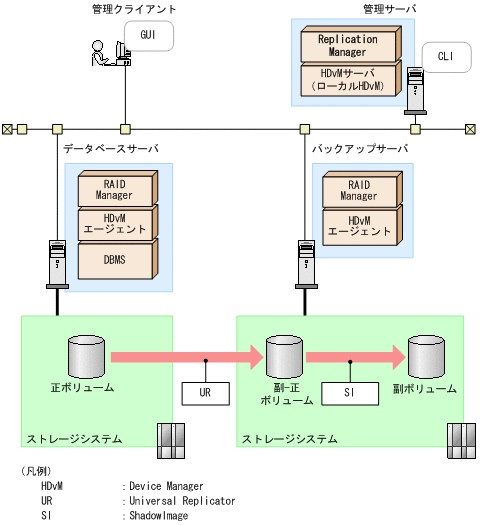

図B-2 Replication Manager CLIを使ったタスク管理のシステム構成例

Replication Manager CLIを使ったタスク管理の運用手順を次に示します。
コピーペア状態の変更ウィザードで，Replication Manager CLIから実行するためのタスクを登録します。
登録するタスクを次に示します。

ShadowImageペアのresync操作を実行するタスク

ShadowImageペアのsplit操作を実行するタスク

Universal Replicatorペアの正ボリュームに対してsyncwait操作を実行するタスク

それぞれのタスクについて，コピーペア状態の変更ウィザードの［スケジュール設定］画面で［CLIから実行］ラジオボタンを選択してください。
タスクの登録方法については「(2) コピーペア状態の変更（コピーペア単位）」を参照してください。
アプリケーションと連携してデータのバックアップを実行するスクリプトファイルを作成します。
スクリプトファイルに記載する内容を次に示します。

SIペアのresync操作を実行するタスクをReplication Manager CLIから実行

アプリケーションの静止化

URコピーグループのsyncwait操作を実行するタスクをReplication Manager CLIから実行

SIペアのsplit操作を実行するタスクをReplication Manager CLIから実行

アプリケーションの静止化の解除

手順a，c，およびdそれぞれの手順での，スクリプトの記述例を次に示します。
記述例の中の＜タスクID＞には，手順a，c，およびdで実行するタスクのタスクIDを指定してください。
スクリプトの記述例（Windowsの場合）
rem カレントディレクトリの移動
cd "%Program Files%\HiCommand\ReplicationManager\RpMCLI"

rem ペア操作タスクの実行
call ExecuteTask.bat -u ＜ユーザーID＞ -p ＜パスワード＞ taskID=＜タスクID＞
set cmdRetVal=%errorlevel%
if not "%cmdRetVal%"=="0" (
 rem エラー発生
 echo Error!!
 exit /b 1
)
rem ペア操作タスクの実行結果の確認
call GetTasks.bat taskID=＜タスクID＞ retryInterval=＜リトライ間隔＞ retryCount=＜リトライ回数＞
set cmdRetVal=%errorlevel%
if not "%cmdRetVal%"=="104" (
 rem エラー発生
 echo Error!!
 exit /b 1
)
rem 正常終了
exit /b 0
作成したスクリプトファイルを，管理サーバ上で実行します。
スクリプトの実行にはWindowsタスクスケジューラーなどを利用してください。

Replication Manager GUIで，タスクの実行結果を確認します。
タスクサブウィンドウで，Replication Manager CLIから実行されるタスクのタスクIDをクリックして，タスク履歴ダイアログを開きます。
タスクを編集，キャンセル，または削除したい場合は，Replication Manager GUIで実施してください。

参考

アプリケーションの静止化時間を考慮し，Replication Manager CLIで実行するタスクの処理時間を最小限に留める必要がある場合，Replication Managerがタスクの処理状態を確認する間隔を調整してください。タスク種別ごとに，RAID Managerでのコピーペア操作の処理時間と照らし合わせて，調整を推奨する条件と調整方法を次に示します。

調整を推奨する条件

・ split

RAID Managerのpairsplitコマンドの処理時間が100秒～120秒程度である場合

・ syncwait

コピーペアの同期待ちのタイムアウト時間を100秒～120秒程度とする場合

調整方法

agentif.propertiesファイルのhdvmagtif.PollingInterval（デフォルト値：30）を5～15（秒）に変更します。

調整を推奨する条件

・ resync

RAID Managerのpairresyncコマンド実行後，該当コピーペアのペア状態がPAIRに変わるまでに掛かる時間が150秒以下である場合

・ restore

ローカルコピーの場合，RAID Managerのpairresync -restoreコマンド実行後，該当コピーペアのペア状態がPAIRに変わるまでに掛かる時間が180秒以下であるとき

リモートコピーの場合，RAID Managerのpairresync -swappコマンド実行後，該当コピーペアのペア状態がPAIRに変わるまでに掛かる時間が180秒以下であるとき

調整方法

base.propertiesファイルのbase.taskscheck.interval（デフォルト値：120）を30～60（秒）に変更します。

調整を推奨する条件に該当しない場合，管理サーバに掛かる負荷を考慮して，各プロパティはデフォルト値での運用を推奨します。

プロパティの値を変更したあとは，Replication Managerを再起動してください。プロパティファイルの編集方法，およびReplication Managerの再起動方法については，マニュアル「Hitachi Command Suite Replication Manager システム構成ガイド」を参照してください。

B.2.2 タスク情報の取得（GetTasks）

GetTasksコマンドは，Replication Manager CLIで実行するために生成されたタスクの情報を取得します。パラメーターでは，情報を取得するタスクのID，およびタスクの状態遷移を確認するリトライ間隔と回数を指定できます。タスクIDを指定した場合，タスクの状態は戻り値で確認できます。パラメーターの指定を省略した場合，Replication Manager CLIで実行できるすべてのタスクの情報が取得されます。

書式

タスクIDを指定してタスクの情報を取得する場合
GetTasks [taskID=＜タスクID＞]
タスクの状態遷移を確認するリトライ間隔と回数を指定する場合
GetTasks [taskID=＜タスクID＞] [retryInterval=＜リトライ間隔＞ retryCount=＜リトライ回数＞]
パラメーター

コマンドで指定できるパラメーターを次に示します。

パラメーター指定のレベル説明

taskID 任意 Replication Manager CLIで実行できるタスクのタスクIDを指定します。タスクIDは大文字で指定してください。タスクIDは複数指定できません。このパラメーターを指定しないでコマンドを実行した場合，Replication Manager CLIで実行できるすべてのタスクの情報が表示されます。
例：TASKxxxx（xは数字）

retryInterval 任意タスクの状態が実行中のときに，状態が遷移するまで確認するリトライ間隔を指定します。1～3600まで指定できます。単位は秒です。
このパラメーターを指定する場合，taskIDおよびretryCountも指定してください。

retryCount 任意タスクの状態が実行中のときに，状態が遷移するまで確認するリトライ回数を指定します。0～3600まで指定できます。0を指定した場合，状態の遷移が完了するまでリトライを繰り返します。
このパラメーターを指定する場合，taskIDおよびretryIntervalも指定してください。

戻り値

戻り値を次に示します。

戻り値100～105は，taskIDが指定された場合に返します。

0 コマンドは正常に終了しました。

1 コマンドはそのプロセス中にエラーを検出しました。

100 タスクが実行を待っています。

101 タスクが実行中です。

102 タスクがキャンセルされました。

103 タスクが失敗しました。

104 タスクが成功しました。

105 タスクの処理完了を待っていてシステムがタイムアウトしました。

出力内容

出力される情報を次に示します。

項目説明

Task ID タスクIDが「TASKxxxx」（xは数字）の形式で出力されます。

MF/Open メインフレーム系システム，またはオープン系システムのどちらであるかが出力されます。

Host(Primary) タスクの実行対象のホスト名が出力されます。RAID Managerで管理されているコピーグループの場合は，正ボリューム側のペア管理サーバ名が出力されます。次の場合は，「-」（ハイフン）が出力されます。

デバイスグループで定義されたコピーグループの場合

スナップショットグループの場合

Host(Secondary) タスクの実行対象のホスト名が出力されます。RAID Managerで管理されているコピーグループの場合は，副ボリューム側のペア管理サーバ名が出力されます。次の場合は，「-」（ハイフン）が出力されます。

デバイスグループで定義されたコピーグループの場合

スナップショットグループの場合

Target タスクの実行対象のコピーグループ名が出力されます。

Copy Type タスクのコピー種別が出力されます。

Task Type タスクの種別が出力されます。

Status タスクの実行状態が出力されます。

Creation Time タスクが作成された日時が出力されます。

Execution Start Time 最新のタスクの実行開始の日時が出力されます。

Execution End Time 最新のタスクの完了の日時が出力されます。

Message タスクの状態が失敗または警告の場合は，メッセージが出力されます。そのほかの場合は，「-」（ハイフン）が出力されます。

Detail Message タスクの状態が失敗または警告の場合は，詳細メッセージが出力されます。そのほかの場合は，「-」（ハイフン）が出力されます。

パラメーター	指定のレベル	説明
`taskID`	任意	Replication Manager CLIで実行できるタスクのタスクIDを指定します。タスクIDは大文字で指定してください。タスクIDは複数指定できません。このパラメーターを指定しないでコマンドを実行した場合，Replication Manager CLIで実行できるすべてのタスクの情報が表示されます。例：TASK`xxxx`（xは数字）
`retryInterval`	任意	タスクの状態が実行中のときに，状態が遷移するまで確認するリトライ間隔を指定します。1～3600まで指定できます。単位は秒です。このパラメーターを指定する場合，`taskID`および`retryCount`も指定してください。
`retryCount`	任意	タスクの状態が実行中のときに，状態が遷移するまで確認するリトライ回数を指定します。0～3600まで指定できます。0を指定した場合，状態の遷移が完了するまでリトライを繰り返します。このパラメーターを指定する場合，`taskID`および`retryInterval`も指定してください。

項目	説明
Task ID	タスクIDが「TASK`xxxx`」（xは数字）の形式で出力されます。
MF/Open	メインフレーム系システム，またはオープン系システムのどちらであるかが出力されます。
Host(Primary)	タスクの実行対象のホスト名が出力されます。RAID Managerで管理されているコピーグループの場合は，正ボリューム側のペア管理サーバ名が出力されます。次の場合は，「-」（ハイフン）が出力されます。デバイスグループで定義されたコピーグループの場合スナップショットグループの場合
Host(Secondary)	タスクの実行対象のホスト名が出力されます。RAID Managerで管理されているコピーグループの場合は，副ボリューム側のペア管理サーバ名が出力されます。次の場合は，「-」（ハイフン）が出力されます。デバイスグループで定義されたコピーグループの場合スナップショットグループの場合
Target	タスクの実行対象のコピーグループ名が出力されます。
Copy Type	タスクのコピー種別が出力されます。
Task Type	タスクの種別が出力されます。
Status	タスクの実行状態が出力されます。
Creation Time	タスクが作成された日時が出力されます。
Execution Start Time	最新のタスクの実行開始の日時が出力されます。
Execution End Time	最新のタスクの完了の日時が出力されます。
Message	タスクの状態が失敗または警告の場合は，メッセージが出力されます。そのほかの場合は，「-」（ハイフン）が出力されます。
Detail Message	タスクの状態が失敗または警告の場合は，詳細メッセージが出力されます。そのほかの場合は，「-」（ハイフン）が出力されます。

B.2.3 タスクの実行（ExecuteTask）

ExecuteTaskコマンドは，Replication Manager CLIで実行するために生成されたタスクを実行します。ExecuteTaskコマンドを実行する場合，オプションを指定してユーザー認証を実施する必要があります。

書式
ExecuteTask {-u|--user}＜ユーザーID＞ {–p|--password} ＜パスワード＞ taskID=＜タスクID＞
オプション

オプション指定のレベル説明

-u＜ユーザーID＞
または
--user＜ユーザーID＞
必須管理サーバへのログインに使用するユーザーIDを指定します。
タスクを実行できるのは，Replication ManagerのAdminまたはModify権限を持ち，かつAll Resourcesグループに属するユーザーに限られます。

-p＜パスワード＞
または
--password＜パスワード＞
必須ユーザーIDに対応するパスワードを指定します。

パラメーター

コマンドで指定できるパラメーターを次に示します。

パラメーター指定のレベル説明

taskID 必須 Replication Manager CLIで実行できるタスクのタスクIDを指定します。タスクIDは大文字で指定してください。タスクIDは複数指定できません。
例：TASKxxxx（xは数字）

戻り値

戻り値を次に示します。

0 コマンドは正常に終了しました。

1 コマンドはそのプロセス中にエラーを検出しました。

オプション	指定のレベル	説明
`-u`＜ユーザーID＞または `--user`＜ユーザーID＞	必須	管理サーバへのログインに使用するユーザーIDを指定します。タスクを実行できるのは，Replication ManagerのAdminまたはModify権限を持ち，かつAll Resourcesグループに属するユーザーに限られます。
`-p`＜パスワード＞または `--password`＜パスワード＞	必須	ユーザーIDに対応するパスワードを指定します。

パラメーター	指定のレベル	説明
`taskID`	必須	Replication Manager CLIで実行できるタスクのタスクIDを指定します。タスクIDは大文字で指定してください。タスクIDは複数指定できません。例：TASK`xxxx`（xは数字）

[目次] [前へ] [次へ]

[マニュアル発行元]

0	コマンドは正常に終了しました。
1	コマンドはそのプロセス中にエラーを検出しました。
100	タスクが実行を待っています。
101	タスクが実行中です。
102	タスクがキャンセルされました。
103	タスクが失敗しました。
104	タスクが成功しました。
105	タスクの処理完了を待っていてシステムがタイムアウトしました。
