7.3.2 コピーペア状態の確認

コピーペア状態を確認する手順について説明します。

この項の構成

(1) コピー進捗率とは

(2) コピーペア状態の確認の概要

(1) コピー進捗率とは

コピー進捗率とは，ストレージシステムで実行中のボリューム複製機能の進捗状況を表す値です。コピー種別およびコピーペア状態に応じて，ペアの一致率または差分ビットマップ一致率で表されます。コピー進捗率に表示される値を次の表に示します。

表7-2 コピー進捗率の表示

コピー種別	コピーペア状態
	error	suspend	copying	sync	simplex
ShadowImage	CP	CPまたはBM	CP	CP	－
Copy-on-Write SnapshotまたはThin Image					－
TrueCopy Sync	BM	BM		BM	－
TrueCopy AsyncまたはTrueCopy Extended Distance				－	－
Universal Replicator				－	－

（凡例）

CP：コピーペア一致率（%）

BM：差分ビットマップ一致率（%）

－：表示されない

注

正ボリュームの詳細コピーペア状態によっては，コピー進捗率（ペアの一致率または差分ビットマップ一致率）が表示されない場合があります。

(2) コピーペア状態の確認の概要

コピーペア状態を確認する方法を，次の表に示します。

表7-3 コピーペア状態を確認する方法

コピーペア状態の確認方法	説明
ホストに属するボリューム単位でコピーペア状態を確認する	特定のホストに影響を及ぼすコピーペアの状態を一覧で確認します。
ストレージシステムに属するボリューム単位でコピーペア状態を確認する	特定のストレージシステムに含まれるコピーペアの状態を一覧で確認します。
コピーグループ単位またはスナップショットグループ単位でコピーペア状態を確認する	特定のコピーグループまたはスナップショットグループに影響を及ぼすコピーペアの状態を一覧で確認します。

コピーペア状態を確認する前に，必要に応じて，コピーペア状態を更新してください。

参考

オープン系システムのコピーグループで頻繁にペア状態を確認したいコピーペアがある場合は，Replication Managerから構成定義を作成したりして，該当するコピーペアの構成が定義されている環境を準備することをお勧めします。

参考

アラート機能を使用すると，コピーグループまたはコピーペアに対して，想定外のコピーペア状態を検出するための監視を実施できます。設定したしきい値に合致するコピーペア状態が検出された場合に，EメールやSNMPトラップによってアラート通知されるようにあらかじめ設定しておきます。アラートの通知設定については，「3.7.2 アラートの設定」を参照してください。

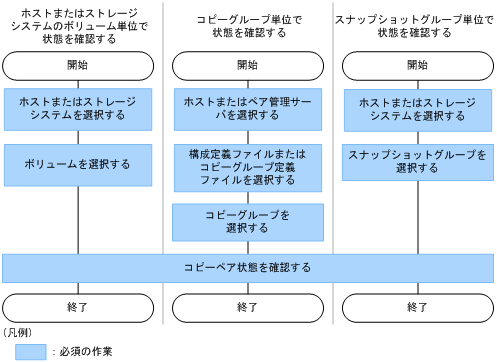

コピーペア状態の確認の流れを次の図に示します。

図7-12 コピーペア状態の確認の流れ
