Tuning Manager APIリファレンスガイド

A.2 アラート定義情報の作成手順

ここでは，アラート定義情報の作成手順を説明します。

アラート定義情報を次に示します。なお，見やすくするために改行を入れています。

各変数に対する値域については，オブジェクトの説明の個所を参照してください。

{
  "alertDefName": "<アラート定義名>",
  "targets": [{
      "targetID": "<target ID>",
      "targetDef": {
             "type": "<装置の特定>",
             "key": {
                  "model": "<機種名>"
                       },
             "filters": [{
                  "filterConditions": [{
                        "fieldName": "<フィールド>",
                        "value": "<絞り込む値>"
                         }]
                      }]
               }
    }],
  "notices": [{
      "noticeID": "<notice ID>",
      "emailNotification": ["warning","caution","normal"],
      "emails": [{
            "addresses": [
                  "<emailの宛先>"
                        ],
            "subject": "<emailのタイトル>,
            "body": "<emailの本文>"
              }]
    }],
  "triggers": [{
      "triggerID": "<trigger ID>",
      "isActive": "<設定したアラート定義情報の有効／無効>",
      "monitorAlways": "<アラート機能の状態>",
      "monitoringTime": {
                "starttime": "<開始時間>",
                "endtime": "<終了時間>"
                        },
      "alertEveryTime": "<状態変化時の通知有無>",
      "evaluateAllData": "<全レコードの評価方法>",
      "evaluatePoR": "<値の存在を確認するかしないか>",
      "condition": {
                "targetOfPoR": "<存在を確認する値>",
                "warning": "<異常値の条件式>",
                "caution": "<警告値の条件式>"
                  },
      "frequency": {
                "count": "n/m"
                }
    }],
  "definitions": [{
      "targetIDs": [<targetIDのリスト>],
      "noticeIDs": [<noticeIDのリスト>],
      "triggerIDs": [<triggerIDのリスト>]
    }]
}

この節の構成: A.2.1 アラート定義情報を定義する前に確認すること; A.2.2 アラート定義情報を定義する際に使用できる文字について; A.2.3 アラート定義情報の定義例

A.2.1 アラート定義情報を定義する前に確認すること

アラート定義情報の定義を始める前に，定義に使用する情報および定義方法について，次の説明を読んで確認してください。

(1) アラート定義情報を適用する監視対象

アラート定義情報を適用する監視対象の定義（target型内のtargetDef型）で使用します。

ストレージシステムの場合：

機種名
HTM - Agent for RAIDのPDレコードまたはPD_PDXレコードのDKC_NAMEフィールドの値に相当します。アラート定義情報の「model」に指定する値です。

シリアル番号^※
HTM - Agent for RAIDのPDレコードまたはPD_PDXレコードのDKC_SERIAL_NUMBERフィールドの値に相当します。アラート定義情報の「serial」に指定する値です。
注※　ストレージシステムをより限定したい場合にだけ，必要です。

Hitachi Virtual File Platform^※の場合：

インスタンス作成時にdestination_address，またはdetour_addressで指定したIPアドレス。

アラート定義情報の「nasSystemIp」に指定する値です。

注※　次のファイルサーバを総称して，「Hitachi Virtual File Platform」と呼びます。

Hitachi Virtual File Platform

Hitachi Capacity Optimization

Hitachi Essential NAS Platform

外部NAS Managerで管理されるNAS Platformの場合：

インスタンス作成時にSMU/NAS Manager IP Addressで指定したIPアドレス。

アラート定義情報の「smuIp」に指定する値です。

内部NAS Managerで管理されるNAS Platformの場合：

NASモジュールを搭載したストレージシステムの機種名
HTM - Agents情報の取得のAPIで取得したストレージシステムの機種名を指定します。

NASモジュールを搭載したストレージシステムのシリアル番号
インスタンスの作成時に指定したNASモジュールを搭載したストレージシステムのシリアル番号を指定します。

(2) アラート定義情報を適用するリソースの絞り込み条件

アラート定義情報を適用するリソースを絞り込む定義（target型内のtargetDef型）で使用します。

なお，全インスタンスに対して適用する場合，確認は不要です。

レコードID

フィールド名（PFM - Manager名）

絞り込む条件値
絞り込み条件のリソース定義名の形式：
<レコードID>.<フィールド名（PFM - Manager名）>
（例）PI_PRCS.ADAPTOR_ID
絞り込み条件値で使用できる文字：

半角英数字

半角スペース

エスケープ文字^※

特定の記号^※

注※

詳細については，「A.2.2 アラート定義情報を定義する際に使用できる文字について」を参照してください。

アラート定義情報を定義する際の定義方法

定義する際の注意点：

filters変数内でfilterCondition型を複数定義した場合，"OR"条件で結びつきます。

filterCondition型内で複数定義した場合，"AND"条件で結びつきます。
リソースの絞り込み条件の定義例：

（絞り込み条件：次のどちらかに該当するリソースであること）

PI_PRCSレコードの，Adaptor IDフィールドがA，かつ
Processor IDフィールドが1のリソース

PI_PRCSレコードの，Adaptor IDフィールドがB，かつ
Processor IDフィールドが2のリソース
"filters":[{
          "filterConditions": [{
                              "fieldName": "PI_PRCS.ADAPTOR_ID",
                              "value": "A"
                             },
                             {
                              "fieldName": "PI_PRCS.PROCESSOR_ID",
                              "value": "1"
                             }]
         },
         {
          "filterConditions": [{
                              "fieldName": "PI_PRCS.ADAPTOR_ID",
                              "value": "B"
                             },
                             {
                              "fieldName": "PI_PRCS.PROCESSOR_ID",
                              "value": "2"
                             }]
        }]
(3) アラート定義のアクション情報

アラートイベント発行時にemailを送信する場合のアクション情報の定義（notice型内のemail型）で使用します。

emailの宛先
（例）alert@example.com

emailのタイトル

emailの本文

emailのタイトルとして使用できる文字：

半角英数字

特定の記号^※

注※

詳細については，「A.2.2 アラート定義情報を定義する際に使用できる文字について」を参照してください。

（例）Alert occurred in %INST%

emailの本文として使用できる文字：

半角英数字

半角スペース

エスケープ文字^※

定義変数^※

特定の記号^※

注※

詳細については，「A.2.2 アラート定義情報を定義する際に使用できる文字について」を参照してください。

（例）%STAT%:%VAL.PI.CACHE_WRITE_PENDING_RATE% = %PROD% %NAME% on %HOST%

次に，emailの例を示します。emailのタイトルおよびemailの本文の指定する際の参考にしてください。

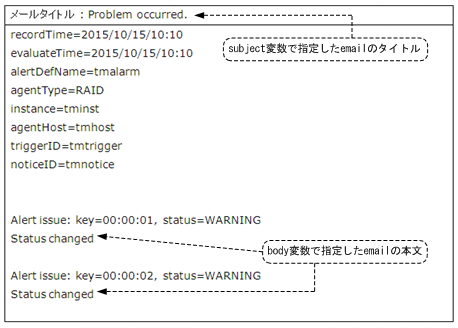

図A-2 evaluateAllData変数にYを指定した場合のemailの例

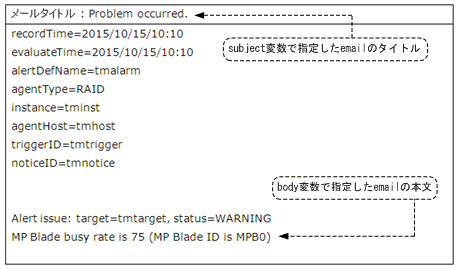

図A-3 evaluateAllData変数にNを指定した場合のemailの例

(4) アラート定義の監視条件情報

存在を確認する値および条件式の定義（trigger型内のcondition型）で使用します。

レコードID

フィールド名（PFM - Manager名）

監視する方法としては，値の存在を確認して監視する方法と，異常値および警告値の条件式によって監視する方法があります。なお，次で説明する形式で使用している"△"は，半角スペースを表します。

アラート定義の監視条件情報を定義する際の定義方法（値の存在を確認して監視する場合）
定義の形式：
%<レコードID>.<フィールド名（PFM - Manager名）>%△=△'<値>'
<値>に使用できる文字：

半角英数字

半角スペース

エスケープ文字^※

特定の記号^※

注※

詳細については，「A.2.2 アラート定義情報を定義する際に使用できる文字について」を参照してください。

（例）%PI.CACHE_WRITE_PENDING_RATE% = '70'

アラート定義の監視条件情報を定義する際の定義方法（異常値および警告値の条件式によって監視する場合）

異常値の条件式，および警告値の条件式は，次のどれかの形式で定義します。

注意

異常値の条件式と警告値の条件式は，条件式の右辺以外は同じにしてください。
単一条件式として定義する場合の形式：
%<レコードID>.<フィールド名（PFM - Manager名）>%△<条件式の判定記号>△'<値>'
<条件式の判定記号>で指定できる値を次に示します。
表A-1 <条件式の判定記号>で指定できる値

条件式の判定記号説明

= %<レコードID>.<フィールド名（PFM - Manager名）>%の値と<値>の値が等しい。

<> %<レコードID>.<フィールド名（PFM - Manager名）>%の値と<値>の値が異なる。

> %<レコードID>.<フィールド名（PFM - Manager名）>%の値が<値>の値よりも大きい。

>= %<レコードID>.<フィールド名（PFM - Manager名）>%の値が<値>の値よりも大きいか，または等しい。

< %<レコードID>.<フィールド名（PFM - Manager名）>%の値が<値>の値よりも小さい。

<= %<レコードID>.<フィールド名（PFM - Manager名）>%の値が<値>の値よりも小さいか，または等しい。

絞り込み条件値で使用できる文字：
・半角英数字
・半角スペース
・エスケープ文字^※
・特定の記号^※
注※
詳細については，「A.2.2 アラート定義情報を定義する際に使用できる文字について」を参照してください。

（例）

「PIレコードのCACHE_WRITE_PENDING_RATEが70％を超えた」ときに，異常値だと知らせるときの定義例

"warning": "%PI.CACHE_WRITE_PENDING_RATE% > '70'"
複合条件式として定義する場合の形式：

単一条件式の定義を，and（またはAND），またはor（またはOR）で結びつけて定義します。
"<アラートイベントを発行する契機>": "<単一条件式の定義>△and△<単一条件式の定義>"
または
"<実行する契機>": "<単一条件式の定義>△or△<単一条件式の定義>"
（例）

PIレコードの，「CACHE_WRITE_PENDING_RATEが70％を超えた」とき，または「CACHE_MEMORY_USAGE_RATEが80％を超えた」ときに，異常値だと知らせるときの定義例

"warning": "%PI.CACHE_WRITE_PENDING_RATE% > '70' or %PI.CACHE_MEMORY_USAGE_RATE% > '80'"
数式的に順序付けて定義する場合の形式：

複合条件式を，"("")"で囲むことで，数式的に順序を付けた定義になります。

（例）

PIレコードの，「CACHE_WRITE_PENDING_RATEが40％を超えた」かつ「CACHE_SIDE_FILE_RATEが40％を超えた」とき，または「CACHE_MEMORY_USAGE_RATEが80％を超えた」ときに，異常値だと知らせるときの定義例

"warning": "(%PI.CACHE_WRITE_PENDING_RATE% > '40' and %PI.CACHE_SIDE_FILE_RATE% > '40') or %PI.CACHE_MEMORY_USAGE_RATE% > '80'"

条件式の判定記号	説明
`=`	`%<レコードID>.<フィールド名（PFM - Manager名）>%`の値と`<値>`の値が等しい。
`<>`	`%<レコードID>.<フィールド名（PFM - Manager名）>%`の値と`<値>`の値が異なる。
`>`	`%<レコードID>.<フィールド名（PFM - Manager名）>%`の値が`<値>`の値よりも大きい。
`>=`	`%<レコードID>.<フィールド名（PFM - Manager名）>%`の値が`<値>`の値よりも大きいか，または等しい。
`<`	`%<レコードID>.<フィールド名（PFM - Manager名）>%`の値が`<値>`の値よりも小さい。
`<=`	`%<レコードID>.<フィールド名（PFM - Manager名）>%`の値が`<値>`の値よりも小さいか，または等しい。

A.2.2 アラート定義情報を定義する際に使用できる文字について

ここでは，アラート定義情報を定義する際に使用できる文字について，説明します。

(1) エスケープ文字

アラート定義情報を定義する場合に使用できる次の文字を「エスケープ文字」として，説明します。

表A-2 エスケープ文字一覧

エスケープ文字説明

%0009 タブ

%000A ラインフィード

%000D 改行

%0022 ダブルクォーテーション（"）

%0024 $

%0025 %

%0027 シングルクォーテーション（'）

%005C バックスラッシュ

(2) 定義変数

アラート定義情報を定義する場合に使用できる次の変数を「定義変数」として，説明します。

表A-3 定義変数一覧

定義変数説明

%NAME% アラート定義名

%INST% アラートイベントを発行したエージェントのインスタンス名

%VAL.<レコードID>.<フィールド名（PFM - Manager名）>% 条件式に設定したレコードの測定値

%HOST% アラートイベントを発行したエージェントのホスト名
なお，クラスタシステムで運用している場合は，論理ホスト名になります。

%PROD% プロダクト名

%STAT% メッセージ出力の対象となったアラート状態

%TIME% エージェントホストのシステム時刻
なお，通知時刻ではなく，異常が発生または通常に戻った時刻になります。

(3) 特定の記号

アラート定義情報を定義する場合に使用できる次の記号を「特定の記号」として示します。
! # & ( ) * - . / : ; < = > @ _ |

エスケープ文字	説明
`%0009`	タブ
`%000A`	ラインフィード
`%000D`	改行
`%0022`	ダブルクォーテーション（"）
`%0024`	$
`%0025`	%
`%0027`	シングルクォーテーション（'）
`%005C`	バックスラッシュ

定義変数	説明
%NAME%	アラート定義名
%INST%	アラートイベントを発行したエージェントのインスタンス名
%VAL.`<レコードID>`.`<フィールド名（PFM - Manager名）>`%	条件式に設定したレコードの測定値
%HOST%	アラートイベントを発行したエージェントのホスト名なお，クラスタシステムで運用している場合は，論理ホスト名になります。
%PROD%	プロダクト名
%STAT%	メッセージ出力の対象となったアラート状態
%TIME%	エージェントホストのシステム時刻なお，通知時刻ではなく，異常が発生または通常に戻った時刻になります。

A.2.3 アラート定義情報の定義例

次にアラート定義情報の定義例を示します。

{
  "alertDefName": "Cache Write Pending",
  "targets": [{
      "targetID": "0",
      "targetDef": {
             "type": "model",
             "key": {
                  "model": "VSP G1000"
                         },
             "filters": [{
                  "filterConditions": [{
                        "fieldName": "PI_CLPS.CLPR_NUMBER",
                        "value": "10"
                         }]
                       },
                       {
                  "filterConditions": [{
                        "fieldName": "PI_CLPS.CLPR_NUMBER",
                        "value": "20"
                         }]
                      }]
               }
    },
    {
      "targetID": "1",
      "targetDef": {
             "type":"model",
             "key": {
                  "model": "VSP G800"
                         },
             "filters": [{
                  "filterConditions": [{
                        "fieldName": "PI_CLPS.CLPR_NUMBER",
                        "value": "10"
                         }]
                          },
                          {
                  "filterConditions": [{
                        "fieldName": "PI_CLPS.CLPR_NUMBER",
                        "value": "20"
                         }]
                      }]
               }
    },
    {
      "targetID": "2",
      "targetDef": {
             "type":"model",
             "key": {
                  "model": "VSP G1000"
                         }
               }
    },
    {
      "targetID": "3",
      "targetDef": {
             "type":"model",
             "key": {
                  "model": "VSP G800"
                         }
               }
    }],
  "notices": [{
      "noticeID": "0",
      "emailNotification": ["warning","caution"],
      "emails": [{
            "addresses": [
                  "alertA@example.com"
                        ],
            "subject": "Alert occurred in %INST%",
            "body": "%STAT% = %PROD% %NAME% on %HOST%"
              },
              {
            "addresses": [
                  "alertB@example.com"
                        ],
            "subject": "Alert occurred in %INST%",
            "body": "%STAT% = %PROD% %NAME% on %HOST%"
              }]
    }],
  "triggers": [{
      "triggerID": "0",
      "isActive": "Y",
      "monitorAlways": "N",
      "monitoringTime": {
                "starttime": "05:00",
                "endtime": "01:00"
                        },
      "alertEveryTime": "N",
      "evaluateAllData": "Y",
      "evaluatePoR": "N",
      "condition": {
                "warning": "%PI_CLPS.CACHE_WRITE_PENDING_RATE% > '60'",
                "caution": "%PI_CLPS.CACHE_WRITE_PENDING_RATE% > '30'"
                  },
      "frequency": {
                "count": "1/1"
                }
          },
          {
      "triggerID": "1",
      "isActive": "Y",
      "monitorAlways": "N",
      "monitoringTime": {
                "starttime": "05:00",
                "endtime": "01:00"
                        },
      "alertEveryTime": "N",
      "evaluateAllData": "Y",
      "evaluatePoR": "N",
      "condition": {
                "warning": "%PI_PRCS.PROCESSOR_TYPE% > 'MPB' and
                              %PI_PRCS.PROCESSOR_BUSY_RATE% >= '80'",
                "caution": "%PI_PRCS.PROCESSOR_TYPE% > 'MPB' and
                              %PI_PRCS.PROCESSOR_BUSY_RATE% >= '40'"
                  },
      "frequency": {
                "count": "1/1"
                }
          },
          {
      "triggerID": "2",
      "isActive": "Y",
      "monitorAlways": "N",
      "monitoringTime": {
                "starttime": "05:00",
                "endtime": "01:00"
                        },
      "alertEveryTime": "N",
      "evaluateAllData": "Y",
      "evaluatePoR": "N",
      "condition": {
                "warning": "%PI_RGS.BUSY_RATE%  >= '50'",
                "caution": "%PI_RGS.BUSY_RATE%  >= '50'"
                  },
      "frequency": {
                "count": "1/1"
                }
          },
          {
      "triggerID": "3",
      "isActive": "Y",
      "monitorAlways": "N",
      "monitoringTime": {
                "starttime": "05:00",
                "endtime": "01:00"
                        },
      "alertEveryTime": "N",
      "evaluateAllData": "Y",
      "evaluatePoR": "N",
      "condition": {
                "warning": "%PI_RGS.READ_HIT_RATE%  <= '25' and
                              %PI_RGS.READ_HIT_IO_COUNT% > '0'",
                "caution": "%PI_RGS.READ_HIT_RATE%  <= '25' and
                              %PI_RGS.READ_HIT_IO_COUNT% > '0'"
                  },
      "frequency": {
                "count": "1/1"
                }
    }],
  "definitions": [{
      "targetIDs": [0,1],
      "noticeIDs": [0],
      "triggerIDs": [0]
    },
    {
      "targetIDs": [2,3],
      "noticeIDs": [0],
      "triggerIDs": [1]
    },
    {
      "targetIDs": [2,3],
      "noticeIDs": [0],
      "triggerIDs": [2,3]
    }]
}
