A.3 LDEV性能のTop5のチャートを作成する手順

LDEV性能のTop5のチャートを作成するまでの手順を説明します。

ここでは，LDEV性能を，ストレージシステムのLDEVごとの「Write Transfer Rate（書き込み処理の転送速度）の平均値」で捉えることとし，その平均値が大きいLDEVの上位5個をTop5とします。

データ取得からチャート作成までの流れ

LDEV性能のTop5のチャートを作成するまでの流れを次の図に示します。

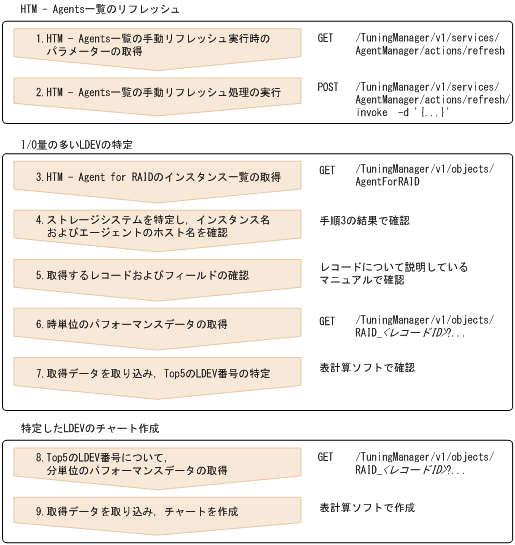

図A-4 LDEV性能のTop5のチャートを作成するまでの流れ

作成したチャートのイメージ図を次に示します。

図A-5 LDEV性能のTop5のチャート（イメージ図）

実行例の使用ソフトウェアおよび実行環境

ここで説明する手順中の実行例は，次のソフトウェアおよび実行環境で実行した例です。

APIの実行：フリーソフトであるcurlコマンド（バージョン7.19.7，Linux版）を使用して実行

チャート作成：Microsoft Office Excelを使用して作成

Tuning Managerシリーズのバージョン：v8.2.0

APIクライアントがアクセスするTuning Manager serverのホスト名：server_1

Tuning Manager serverのポート番号：22015

なお，curlコマンドの実行例は見やすくするために改行を入れています。

データ取得からチャート作成までの手順および実行例

パフォーマンスデータを取得してからLDEV性能のTop5のチャートを作成するまでの手順および実行例を，次に示します。
HTM - Agents一覧を手動リフレッシュする際に必要となるパラメーターの情報を取得します。
リクエストメッセージ
curl -v -u system:manager -X
GET http://server_1:22015/TuningManager/v1/services/AgentManager/actions/refresh
レスポンスボディ
{
   "name":"RefreshAgentInstancesParameters",
   "url":"http://server_1:22015/TuningManager/v1/services/AgentManager/actions/refresh/invoke",
   "method":"POST",
   "type":"application/json",
   "parameters":[{"type":"string","value":"All"}]
}
手順1.で取得したレスポンスボディを-dオプションの後ろにリクエストボディとして指定して，HTM - Agents一覧を手動リフレッシュします。
リクエストメッセージ
curl -v -u system:manager -H "Content-type:application/json" -H
"Content-Length:223" -X
POST http://server_1:22015/TuningManager/v1/services/AgentManager/actions/refresh/invoke -d
'{ "name":"RefreshAgentInstancesParameters",
"url":"http://server_1:22015/TuningManager/v1/services/AgentManager/actions/refresh/invoke",
"method":"POST","type":"application/json",
"parameters":[{"type":"string","value":"All"}]}'
レスポンスボディ
{"status":"Completed"}
HTM - Agent for RAIDのインスタンスの情報の一覧を取得します。
リクエストメッセージ
curl -v -u system:manager -X GET http://server_1:22015/TuningManager/v1/objects/AgentForRAID
レスポンスボディ
{
    "items":[{
    "instanceName":"instance_AMS2300",
    "hostName":"agent_1",
    "ipAddr":"<agent_1のIPアドレス>",
    "dataModelVersion":9.0,
    "storageVendor":"HITACHI",
    "storageModel":"AMS2300",
    "storageSerialNumber":"85011487",
    "lastUpdateTime":"2015-05-14T05:55:05Z"
           },
          {
    "instanceName":"instance_RAID800_6",
    "hostName":"agent_1",
    "ipAddr":"<agent_1のIPアドレス>",
    "dataModelVersion":9.0,
    "storageVendor":"HITACHI",
    "storageModel":"VSP G1000",
    "storageSerialNumber":"10182",
    "lastUpdateTime":"2015-05-14T05:55:05Z"
           }]
}
手順3.のレスポンスから，チャートを作成したいストレージシステムを特定し，インスタンス名およびエージェントのホスト名を確認します。
ここでは，チャートを作成したいストレージシステムのシリアル番号が「10182」として，手順の説明を進めます。
手順3.のレスポンスから，ストレージシステムのシリアル番号を表す "storageSerialNumber"の値が「10182」となっているアイテムを探します。このアイテムの中の次の値で，インスタンス名およびエージェントのホスト名を確認できます。

インスタンス名を表す"instanceName"の値：instance_RAID800_6

エージェントのホスト名を表す"hostName"の値：agent_1

Tuning Manager APIで取得するレコードおよびフィールドを確認します。
マニュアル「Hitachi Command Suite Tuning Manager - Agents」を参照し，Tuning Manager APIで取得するレコードおよびフィールドを確認します。
ここでは，「Write Transfer Rate（書き込み処理の転送速度）の平均値」が大きいLDEVの特定を目的とするため，LDEVの性能情報に関するレコードは「PI_LDS」レコードであること，PI_LDSレコード内の「Write Transfer Rate（書き込み処理の転送速度）」に関するフィールドは「WRITE_XFER_RATE」であることを確認します。
手順4.で確認したインスタンス名とエージェントのホスト名，および手順5.で確認したレコードとフィールドをクエリ指定し，時単位のパフォーマンスデータを取得します。
短時間で結果を得るために，時単位でデータ取得をして，扱うデータ量を削減します。
ここでは，日本時間（UTC+9 時間）で分析期間の開始時間を「2015/5/14 2:00」，終了時間を「2015/5/14 22:00」として説明を進めます。

注意

Tuning Manager APIで指定する時間はUTC時刻です。ローカルタイムをUTC時刻に変換してクエリ指定してください。

リクエストメッセージ
curl -v -u system:manager -X
GET http://server_1:22015/TuningManager/v1/objects/RAID_PI_LDS?
hostName=agent_1%26
agentInstanceName=instance_RAID800_6%26
startTime=2015-05-13T17:00Z%26
endTime=2015-05-14T13:00Z%26
fields=RECORD_TIME%1FLDEV_NUMBER%1FWRITE_XFER_RATE%26
granularity=hour
レスポンスボディ
RECORD_TIME,LDEV_NUMBER,WRITE_XFER_RATE
time_t,string(16),float
2015-05-13 17:00:01,"00:00:04",0.000000E+00
2015-05-13 17:00:01,"00:22:82",4.924448E+01
2015-05-13 17:00:01,"00:22:83",5.164448E+01
2015-05-13 17:00:01,"00:22:84",0.000000E+00
     :
2015-05-13 18:00:02,"00:00:04",0.000000E+00
2015-05-13 18:00:02,"00:22:82",4.920086E+01
2015-05-13 18:00:02,"00:22:83",5.200086E+01
2015-05-13 18:00:02,"00:22:84",0.000000E+00
     :
2015-05-13 19:00:02,"00:00:04",0.000000E+00
2015-05-13 19:00:02,"00:22:82",4.728886E+01
2015-05-13 19:00:02,"00:22:83",5.368886E+01
2015-05-13 19:00:02,"00:22:84",0.000000E+00
     :
2015-05-14 10:00:03,"00:00:04",0.000000E+00
2015-05-14 10:00:03,"00:22:82",4.924448E+01
2015-05-14 10:00:03,"00:22:83",8.314448E+01
2015-05-14 10:00:03,"00:22:84",0.000000E+00
     :
2015-05-14 11:00:01,"00:00:04",0.000000E+00
2015-05-14 11:00:01,"00:22:82",4.920086E+01
2015-05-14 11:00:01,"00:22:83",6.110086E+01
2015-05-14 11:00:01,"00:22:84",0.000000E+00
     :
2015-05-14 12:00:02,"00:00:04",0.000000E+00
2015-05-14 12:00:02,"00:22:82",4.828886E+01
2015-05-14 12:00:02,"00:22:83",5.848886E+01
2015-05-14 12:00:02,"00:22:84",0.000000E+00
     :
手順6.で取得したデータをMicrosoft Office Excelに取り込み，ピボットテーブル機能を使用してテーブルを作成し，目的に沿った値でソートし，Top5を特定します。
ここでは，分析期間内のLDEVごとの「WRITE_XFER_RATE」の平均値でソートします。

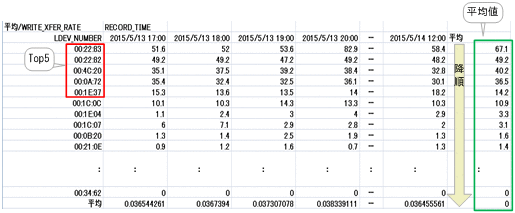

図A-6 LDEV性能のTop5のLDEV番号の特定

この結果から，分析期間内でのLDEV性能のTop5のLDEV番号が「00:22:83」「00:22:82」「00:4C:20」「00:0A:72」「00:1E:37」であることが特定できます。
手順7.で特定したLDEV番号について，手順5.で確認したレコードとフィールドをクエリ指定し，分単位のパフォーマンスデータを取得します。
リクエストメッセージ
curl -v -u system:manager -X
GET http://server_1:22015/TuningManager/v1/objects/RAID_PI_LDS?
hostName=agent_1%26
agentInstanceName=instance_RAID800_6%26
startTime=2015-05-13T17:00Z%26
endTime=2015-05-14T13:00Z%26
fields=RECORD_TIME%1FLDEV_NUMBER%1FWRITE_XFER_RATE%26
granularity=raw%26
LDEV_NUMBER=00:22:83%1F00:22:82%1F00:4C:20%1F00:0A:72%1F00:1E:37
レスポンスボディ
RECORD_TIME,LDEV_NUMBER,WRITE_XFER_RATE
time_t,string(16),float
2015-05-13 17:00:01,"00:22:83",51.656499
2015-05-13 17:05:01,"00:22:83",51.832951
2015-05-13 17:10:01,"00:22:83",51.492681
2015-05-13 17:15:01,"00:22:83",51.477599
2015-05-13 17:20:01,"00:22:83",51.488274
2015-05-13 17:25:01,"00:22:83",51.728056
2015-05-13 17:30:01,"00:22:83",52.118550
2015-05-13 17:35:01,"00:22:83",51.475923
2015-05-13 17:40:01,"00:22:83",51.957269
2015-05-13 17:45:01,"00:22:83",51.432319
2015-05-13 17:50:01,"00:22:83",51.907659
2015-05-13 17:55:01,"00:22:83",51.633032
2015-05-13 17:00:00,"00:22:83",52.657450
2015-05-13 17:05:00,"00:22:83",52.149790
2015-05-13 17:10:00,"00:22:83",52.411909
     :
2015-05-14 12:45:00,"00:22:83",58.651501
2015-05-14 12:50:00,"00:22:83",58.680509
2015-05-14 12:55:00,"00:22:83",59.090207
2015-05-13 17:00:01,"00:22:82",49.514142
2015-05-13 17:05:01,"00:22:82",48.414239
2015-05-13 17:10:01,"00:22:82",49.407611
     :
2015-05-14 12:20:00,"00:1E:37",17.400967
2015-05-14 12:25:00,"00:1E:37",18.788741
2015-05-14 12:30:00,"00:1E:37",18.243943
2015-05-14 12:35:00,"00:1E:37",17.527061
2015-05-14 12:40:00,"00:1E:37",19.080748
2015-05-14 12:45:00,"00:1E:37",18.271076
2015-05-14 12:50:00,"00:1E:37",18.540560
2015-05-14 12:55:00,"00:1E:37",17.407258
手順8.で取得したデータをMicrosoft Office Excelに取り込み，グラフの機能を使ってチャートを作成します。

注意

手順8で取得したデータはUTC時刻です。UTC時刻をローカルタイムに変換してください。

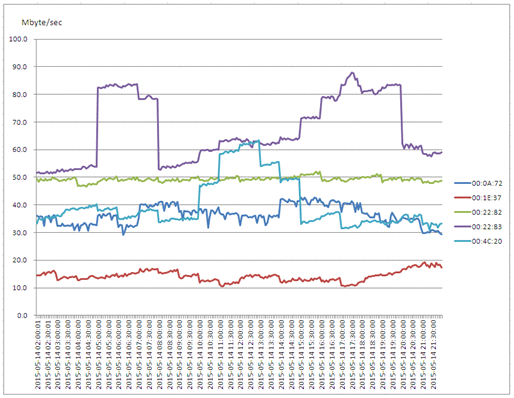

図A-7 LDEV性能のTop5のチャート
