6.2.1 ストレージシステムの性能情報を収集するためのシステム構成

ストレージシステムの性能情報を収集するには，Tuning ManagerサーバやTuning Manager - Agent for RAIDを設置する必要があります。

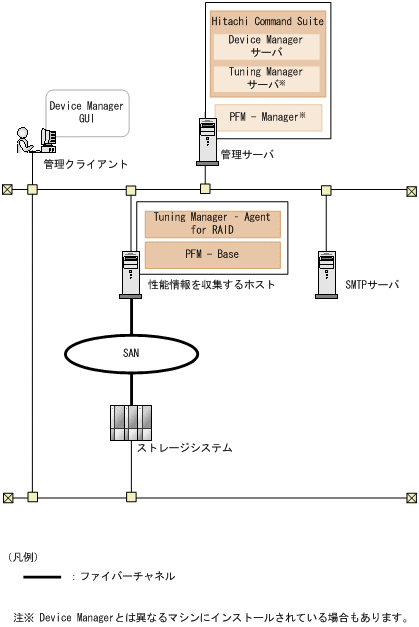

図6-1 ストレージシステムの性能情報を収集するためのシステム構成例

ストレージシステムや各マシンで必要な設定を次に示します。

ストレージシステム

Tuning Manager - Agent for RAIDがストレージシステムの性能情報を収集できるように，ストレージシステムでの設定が必要です。

性能情報を収集するホスト

次の設定が必要です。

Tuning Manager - Agent for RAIDおよび前提プログラムのインストール

監視対象ストレージシステムごとのインスタンス環境の設定

Tuning Managerサーバのインストールマシン（接続先PFM - Manager）の設定（Tuning ManagerサーバとTuning Manager - Agent for RAIDが異なるマシンにインストールされている場合）

設定が完了したら，jpcspm startコマンドを実行して，Tuning Manager - Agent for RAIDのインスタンスを起動します。Tuning Manager - Agent for RAIDは，インスタンスの起動後から性能情報の収集を開始します。なお，初回のデータ取得には最大1時間掛かることがあります。

Tuning Manager - Agent for RAIDの設定方法については，マニュアル「Hitachi Command Suite Tuning Manager - Agents」を参照してください。

管理サーバ

Device Managerサーバ

Tuning Managerとの連携に関するプロパティの設定が必要です。設定が完了したら，Device Manager GUI/CLIで監視対象のストレージシステムをリフレッシュします。

必要に応じて，Tuning Managerサーバとのリモート接続や，ヘルスチェック結果をEメール通知するための設定などを実施します。

Tuning Managerサーバ

Tuning Managerサーバおよび前提プログラムのインストールが必要です。

Device ManagerサーバとTuning Managerサーバが異なるマシンにインストールされている場合は，Tuning ManagerサーバがDevice Managerサーバに接続できるように設定します。

Tuning Managerサーバの設定方法については，マニュアル「Hitachi Command Suite Tuning Manager インストールガイド」を参照してください。

管理クライアント

［分析］タブからTuning ManagerのPerformance Reporterをラウンチする場合は，レポート定義ファイルをインポートします。

SMTPサーバ

ヘルスチェック結果をEメール通知する場合は，Device ManagerサーバがSMTPサーバに接続できるように，SMTP認証の設定が必要です。

関連タスク

A.1.1 Device Managerサーバのプロパティの変更
