3.1.1 ネットワーク監視の種類
JP1ネットワーク管理製品でのネットワーク監視の方法は幾つかあります。ここではマップ画面をベースに運用する方法とリソースを確認する方法を紹介します。
- メモ
NEMを使用することで，サーバのリソース監視と同じように，ネットワークスイッチのリソース監視ができます。詳細については，NEMのマニュアルを参照してください。
- 〈この項の構成〉

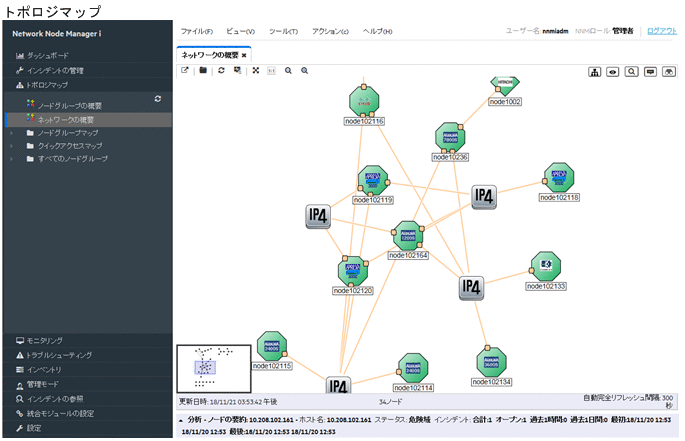

(1) トポロジマップでの監視（NNMi）
NNMiでは，検出したネットワーク機器を基に，ネットワーク構成図（トポロジマップ）が自動で生成されます。このため，運用を開始した直後から，ビジュアルにネットワークの状況を把握できます。
![[図データ]](GRAPHICS/F0000056.GIF)
トポロジマップでは，アイコンの形で，ルーターやPCなどネットワーク機器の種類がわかります。また，アイコンの色で障害の発生有無などのネットワーク機器の状態を把握できます。ネットワークのレイヤー3トポロジだけでなく，レイヤー2トポロジを表示させて確認できるので，障害発生時の状況の確認や影響範囲の把握が直感的にできます。

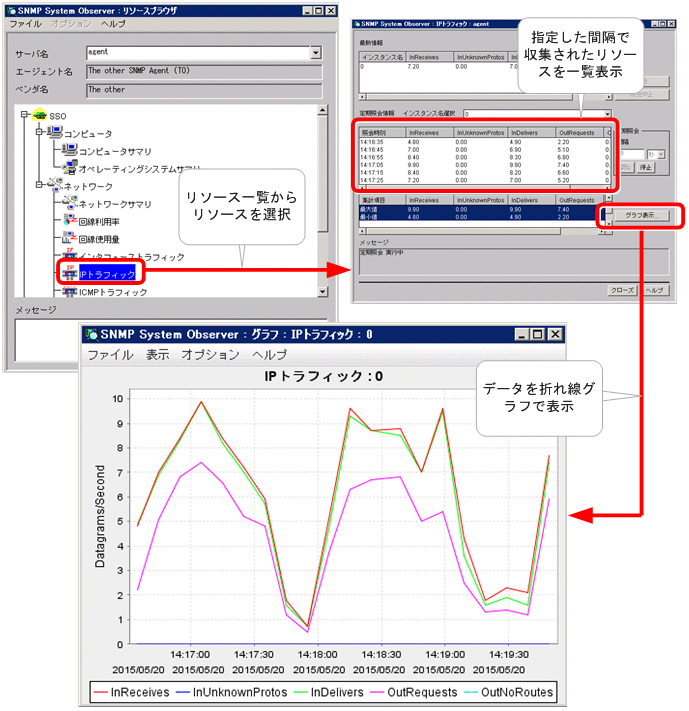

(2) リソース監視（SSO）
SSOでは，OS（Windows，Linux）やSNMPをサポートする各種サーバ製品とネットワーク機器のシステムリソース（性能情報，統計情報，稼働情報）やユーザーリソース（ユーザーが独自に定義できるリソース）を収集し，リアルタイムに監視できます。例えば，CPU利用率が90％を超えたらインシデントを発行するなどの監視ができます。
![[図データ]](GRAPHICS/F0000051.GIF)
インシデント発行と合わせて，任意のアクションを自動的に実行することもできます。
