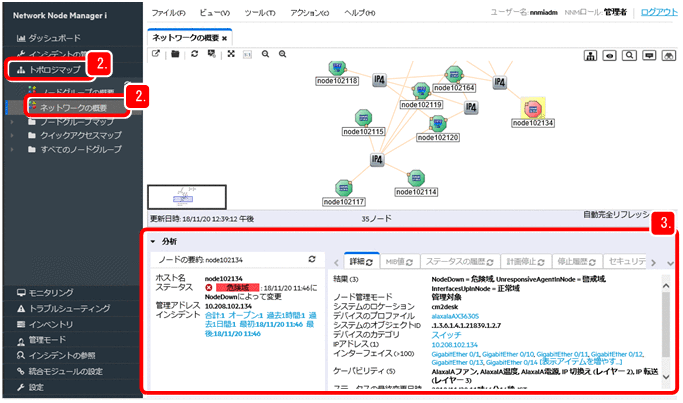

3.1.3　ネットワークの監視を始める

アイコンの色と意味

［設定］ワークスペース−［デバイスのプロファイル］に登録された6,000種類以上のデバイス情報によってデバイスの種類が自動判定されます。デバイスプロファイルが決まると，分類（デバイスのカテゴリ）によって，マップ上でのアイコン形状が決められます。マップでのアイコンの色と意味を次に示します。

アイコンの詳細については，ヘルプ「使用」の「マップの記号について」のトピックを参照してください。

メモ

メンテナンス中は監視を一時停止したい場合

トポロジマップなどでノードを選択し，［アクション］−［管理モード］−［サービス停止中］にすると，監視や再検出をしなくなります。nnmmanagementmode.ovplコマンドで管理モードをサービス停止中にすると，監視を停止できます。

監視を再開する場合

トポロジマップなどでノードを選択し，［アクション］−［管理モード］−［管理］にすると，監視が再開されます。また，nnmmanagementmode.ovplコマンドで管理モードを管理対象にすると，監視を再開できます。

非管理対象にしたノードを一覧表示する場合

［管理モード］ワークスペース−［管理対象外ノード］を参照します。

ヒント

通常の画面は一定時間操作しないとタイムアウトします。［設定］ワークスペース−［ユーザーインタフェース］−［ユーザーインタフェースの設定］のコンソールタイムアウトでタイムアウト時間を設定できます。デフォルトは18時間です。

なお，URLを指定して開いた画面はタイムアウトしません。監視用としてトポロジマップを常時表示する場合は，URLを指定してください。

• ネットワークの概要

  http://ホスト名:ポート番号/nnm/launch?cmd=showNetworkOverview

• ノードグループマップ

  http://ホスト名:ポート番号/nnm/launch?cmd=showNodeGroup&name=ノードグループ名^※

注※　URLにマルチバイト文字を含める場合はURLエンコードする必要があります。ノードグループの名前を文字コードUTF-8でURLエンコードして記述してください。

（例）重要なノード

%e9%87%8d%e8%a6%81%e3%81%aa%e3%83%8e%e3%83%bc%e3%83%89

また，トポロジマップとインシデント画面など，複数の画面を開いて監視したい場合は，（新しいウィンドウでビューを表示）をクリックすると別画面が表示されます。また，URLを入力して画面を開いても複数の画面が表示できます。

ヒント

サインインしたときの初期画面を設定したい場合は，［ユーザーインタフェースの設定］の初期ビューで指定できます。インシデントを見たいときは，「重要な未解決インシデント」，マップを見たいときは，「ネットワークの概要」などのように指定します。なお，ユーザーが作成したノードグループマップも初期ビューにできますが，マップ一覧の最初または最後しか指定できないため，ノードグループマップの設定の［トポロジマップ順序］を調整してください。詳細は，NNMiヘルプ「管理」の「NNMiユーザーインターフェイスの設定」を参照してください。
