1.3　［メイン］画面

PFM - Web Consoleのメイン画面です。PFM - Web Consoleへログインすると表示されます。この画面は，次の4つのフレームで構成されています。

メニューバーフレーム
ナビゲーションフレーム
メソッドフレーム
インフォメーションフレーム

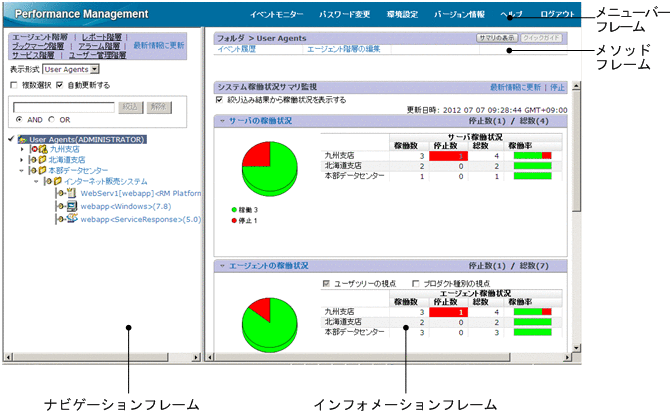

PFM - Web Consoleの［メイン］画面の表示例を次の図に示します。

図1‒2　［メイン］画面

表示項目について説明します。

メニューバーフレーム

PFM - Web Consoleの各画面で共通のメニューを表示します。

メニューバーフレームに表示される項目を次に示します。

［イベントモニター］

［イベントモニター］画面を表示します。

「1.3.2　［イベントモニター］画面」を参照してください。

［パスワード変更］

［パスワード変更］画面を表示します。

「1.3.3　［パスワード変更］画面」を参照してください。

［環境設定］

［環境設定］画面を表示します。

「1.3.4　［環境設定］画面」を参照してください。

［バージョン情報］

［バージョン情報］画面を表示します。

「1.3.5　［バージョン情報］画面」を参照してください。

［ヘルプ］

［ヘルプ］画面を表示します。

「1.3.6　［ヘルプ］画面」を参照してください。

［ログアウト］

PFM - Web Consoleからログアウトします。この項目を選択すると，ログアウトを確認するメッセージボックスが表示されます。

ナビゲーションフレーム

ナビゲーションフレームには，次の項目（タブ）が表示されます。選択すると，各階層画面に遷移します。

［エージェント階層］

［エージェント階層］画面に遷移します。

「1.4　［エージェント階層］画面」を参照してください。

［レポート階層］

［レポート階層］画面に遷移します。一般ユーザー権限でログインする場合は，［レポート階層］画面の表示・非表示を初期設定ファイル（config.xml）で指定できます。初期設定ファイル（config.xml）については，「初期設定ファイル（config.xml）」を参照してください。

「1.5　［レポート階層］画面」を参照してください。

［ブックマーク階層］

［ブックマーク階層］画面に遷移します。

「1.6　［ブックマーク階層］画面」を参照してください。

［アラーム階層］

［アラーム階層］画面に遷移します。この項目は，管理ユーザー権限を持つログインユーザーの場合だけ表示されます。

「1.7　［アラーム階層］画面」を参照してください。

［サービス階層］

［サービス階層］画面に遷移します。この項目は，管理ユーザー権限を持つログインユーザーの場合だけ表示されます。

「1.8　［サービス階層］画面」を参照してください。

［ユーザー管理階層］

［ユーザー管理階層］画面に遷移します。この項目は，管理ユーザー権限を持つログインユーザーの場合だけ表示されます。

「1.9　［ユーザー管理階層］画面」を参照してください。

［最新情報に更新］

画面に表示されている情報を最新の状態にします。

各構成要素には，左側にアイコンが表示されています。アイコンと説明を次の表に示します。

表1‒10　構成要素のアイコンと説明
要素	説明
ルート（）	各階層のルートです。ルートの名称は変更できません。エージェント階層の場合製品ごとの階層で監視する場合は「Products」という名称で表示されます。業務グループを設定して運用している場合には，業務グループごとのツリーで表示することもできます。業務グループごとのツリーを表示した場合は業務グループ名がルートの名称として表示されます。また，ログインユーザーごとに作成した階層で監視する場合は「User Agents（ログインユーザー名）」という名称で表示されます。［エージェント階層］画面のナビゲーションフレームにある［表示形式］で，どちらの階層を表示させるかを選択できます。レポート階層の場合「User Reports」と「System Reports」という名称で表示されます。ブックマーク階層の場合「Bookmarks」という名称で表示されます。アラーム階層の場合「User Alarms」「Template Alarms」という名称で表示されます。サービス階層の場合「System」という名称で表示されます。業務グループを設定して運用している場合には，業務グループごとのツリーで表示することもできます。業務グループごとのツリーを表示した場合は業務グループ名がルートの名称として表示されます。ユーザー管理階層の場合「Users」という名称で表示されます。
		複数選択できる場合に，配下に選択できるノードがあり，かつルート配下（最下層までのすべてのフォルダ）の選択できるノードがすべて選択状態であることを示します。
		複数選択できる場合に，配下に選択できるノードがあり，かつルート配下（最下層までのすべてのフォルダ）の選択できるノードの一部が選択状態であることを示します。
フォルダ（）	エージェントまたはレポートを分類するための要素です。任意な階層を作成する場合は，ルートの下に8階層まで作成できます（ルート，エージェント，レポートまたはアラームは含まない）。
		複数選択できる場合に，配下に選択できるノードがあり，かつフォルダ配下（最下層までのすべてのフォルダ）の選択できるノードがすべて選択状態であることを示します。
		複数選択できる場合に，配下に選択できるノードがあり，かつフォルダ配下（最下層までのすべてのフォルダ）の選択できるノードの一部が選択状態であることを示します。
ブックマークフォルダ（）	ブックマークを分類するための要素です。
アラームフォルダ（）	アラームを分類するための要素です。
サービスフォルダ（）	サービスを分類するための要素です。
ユーザーフォルダ（）	ユーザーを分類するための要素です。「管理ユーザー」，「一般ユーザー」，および「業務グループ一般ユーザー」の3つのフォルダがあります。「業務グループ一般ユーザー」は業務グループによるアクセスコントロール機能が有効な場合に表示されます。
エージェント（）	PFM - Managerに接続しているPFM - Agentです。エージェントの名称は，サービスIDで表示されます。サービスIDについては，マニュアル「JP1/Performance Management 設計・構築ガイド」の付録の，サービスの命名規則について説明している個所を参照してください。
		正常な状態であることを示します。
		警告状態であることを示します。
		異常状態であることを示します。
		監視一時停止中であることを示します。
		エージェントが次のどちらかの状態であり，実体がないことを示します。エージェントのサービス情報が削除され，`jpcconf service sync`コマンドによってPFM - Web Consoleに反映された業務グループの構成変更によって，エージェントに対するユーザーの参照権限が削除されたこのアイコンが表示されるのは，［エージェント階層］画面のナビゲーションフレームにある［表示形式］が「User Agents」の場合だけです。このアイコンで表示されているエージェントに対して各種操作は実行できません。
Remote Monitor Collectorサービス（）	パフォーマンスデータを収集するPFM - RMのサービスです。 Remote Monitor Collectorサービスは，インスタンス名[PFM - RMが稼働するホスト名]という名称で表示されます。
リモートエージェント（）	PFM - RMの監視対象プログラムを監視するためのエージェントです。PFM - RMのそれぞれの監視対象プログラムに対して作成されます。リモートエージェントは，インスタンス名[監視対象名@PFM - RMが稼働するホスト名]という名称で表示されます。
グループエージェント（）	PFM - RMの複数の監視対象プログラムを同時に監視するためのエージェントです。グループエージェントは，インスタンス名[グループ名@PFM - RMが稼働するホスト名]という名称で表示されます。
レポート（）	レポートです。PFM - Agent またはPFM - RM によって異なります。
ブックマーク（）	ブックマークです。
複合ブックマーク（）	複合ブックマークです。
ベースライン（）	ベースラインです。
アラームテーブル（）	アラームテーブルです。「Template Alarms」配下の場合は「PFM」で始まる名称となります。
アラーム（）	アラームです。
ユーザー（）	ユーザーです。

メソッドフレーム
