4.1.2　JP1イベント監視の処理の流れ

エージェントで発生したJP1イベントを，ビューアーの画面に表示するまでの処理の流れを例に，イベント監視で使用するJP1/IM，JP1/Baseの機能連携について説明します。

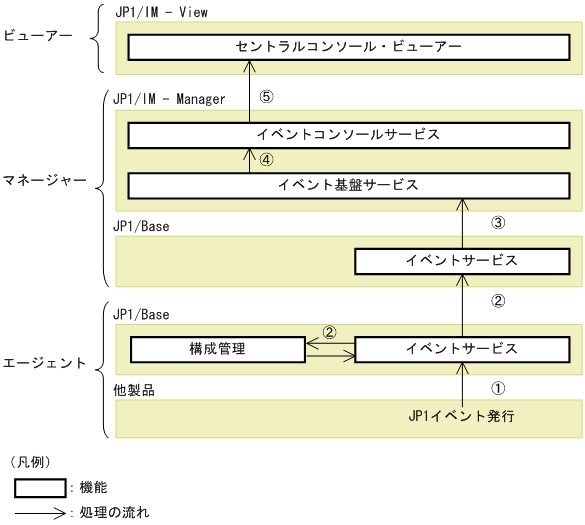

図4‒3　JP1イベント監視の処理の流れ

図中の番号に従って説明します（図中の丸付き番号は，次に示す番号にそれぞれ対応しています）。

1. エージェント上でJP1イベントが発生し，イベントサービスに登録されます。

2. イベントサービスに登録されたJP1イベントは，JP1/Baseの転送設定ファイルで定義した内容に応じて，転送先に転送されます。

3. 登録されたJP1イベントの情報をイベント基盤サービスが取得します。

4. イベントコンソールサービスは，イベント基盤サービスからJP1イベントの情報を取得します。

5. ビューアーの画面から，イベントコンソールサービスが取得したJP1イベントを監視します。

イベントサービスについては「8.4.2　JP1/BaseによるJP1イベントの管理」を，構成管理については「8.4.3　システムの階層構成の管理」を，イベント基盤サービスについては「4.1.3　JP1/IM - Manager内部のJP1イベント制御の仕組み」を参照してください。
