8.4.3　システムの階層構成の管理

(1)　構成管理機能で定義するシステムの階層構成

JP1/Baseの構成管理機能で3階層の構成を定義すると，中間の階層のマネージャーは拠点マネージャーとなります。

最上位のマネージャーで一括して定義することも，各マネージャーが管理する複数の部分に分割して定義することもできます。

構成管理機能で定義するシステムの階層構成の例を，図8-10から図8-12に示します。

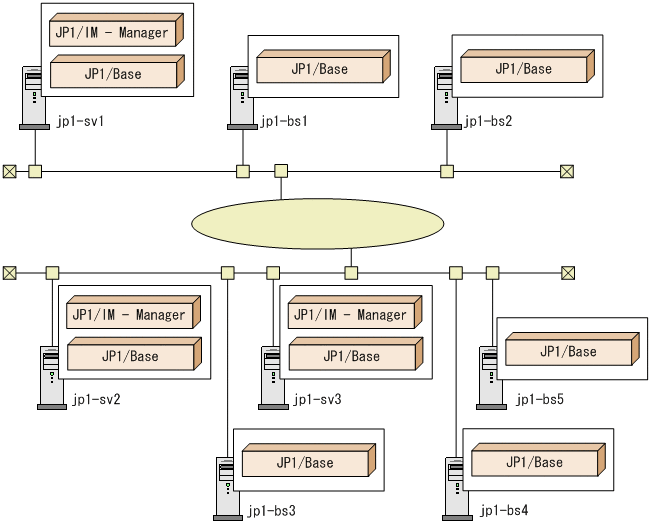

図8‒10　システムの階層構成の例（マシン構成）

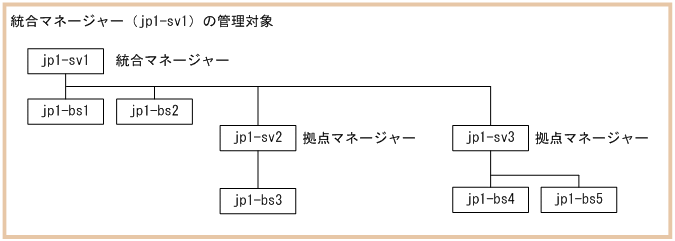

図8‒11　システムの階層構成の例（一括して定義する場合の階層関係）

図8‒12　システムの階層構成の例（分割して定義する場合の階層関係）

上記の例の場合，構成定義ファイル（jbs_route.conf）は次のように定義します。

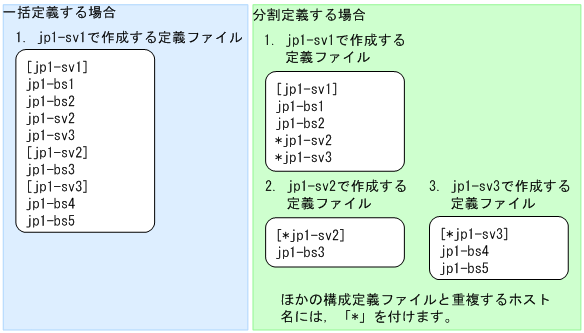

図8‒13　システムの階層構成の定義例

ページの先頭へ

(2)　構成管理機能によるシステムの階層構成の定義方法

構成管理機能によってシステムの階層構成を定義する手順の概要を，次に示します。

1. マネージャーで，構成定義ファイルを定義する。

   マネージャーから下位にあたるマネージャーおよびエージェントのホストを，構成定義ファイル（jbs_route.conf）に定義します。

   定義ファイルには，一括して定義する場合はシステム全体の階層構成を，分割して定義する場合は拠点マネージャー以下の階層構成を定義してください。

2. マネージャーで，jbsrt_distribコマンドを実行する。

   このコマンドを実行すると，構成定義ファイルに定義したホストへ定義情報が配布されて，設定が有効になります。

システムの階層構成を複数の部分に分割して定義する場合は，手順1と手順2を，各マネージャーで繰り返してください。そのあとで，最上位のマネージャーで次の手順によって，システム全体の定義を作成します。

1. 最上位のマネージャーで，構成定義ファイルを定義する。

   最上位のマネージャーから次のマネージャーの階層までを，構成定義ファイル（jbs_route.conf）に定義する。

2. 最上位のマネージャーで，jbsrt_syncコマンドを実行する。

   このコマンドを実行すると，構成定義ファイルに定義したマネージャーから構成定義が収集されて，システム全体の構成情報が作成されます。

システム構成定義の内容は，各ホスト上でjbsrt_getコマンドを実行することで確認できます。

構成定義ファイルの形式については，マニュアル「JP1/Base 運用ガイド」の「構成定義ファイル（jbs_route.conf）」を参照してください。また，設定手順については，マニュアル「JP1/Integrated Management 2 - Manager 構築ガイド」の「1.9　IM構成管理を使用しない場合のシステムの階層構成の設定（Windowsの場合）」（Windowsの場合）または「2.8　IM構成管理を使用しない場合のシステムの階層構成の設定（UNIXの場合）」（UNIXの場合）を参照してください。
