4.2.3 互換モード
互換モードの[JP1/AJS3 - View]ウィンドウには,次の二つの画面があります。
-
メイン画面
ユニットの新規作成,実行登録,状態の監視などができます。
-
サマリー監視画面
ユニットの進行状況の監視,配下のユニットの状態の監視などができます。
各画面での操作の概要について次に説明します。
(1) [JP1/AJS3 - View]ウィンドウ(メイン画面)

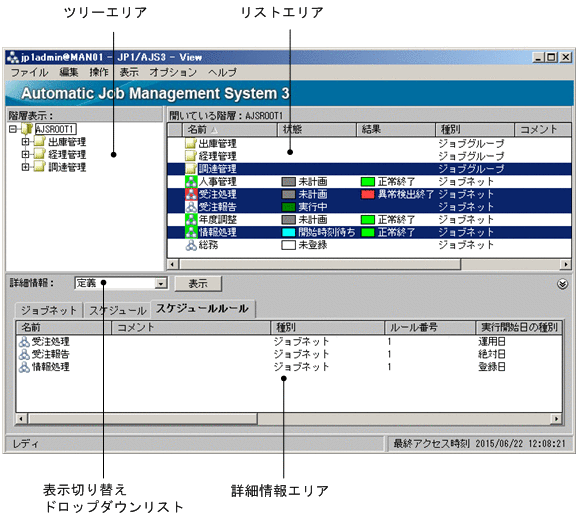

互換モードでJP1/AJS3 - Viewを起動してJP1/AJS3 - Managerにログインすると,[JP1/AJS3 - View]ウィンドウ(メイン画面)が表示されます。[JP1/AJS3 - View]ウィンドウ(メイン画面)を次の図に示します。
|
表示エリアについて説明します。
- ツリーエリア
-
JP1/AJS3 - Managerに定義されているスケジューラーサービス(ルートジョブグループ),およびその配下のジョブグループならびにプランニンググループが階層で表示されます。ツリーエリアでユニットを選択すると,その直下のユニットがリストエリアに表示されます。
- リストエリア
-
ツリーエリアで選択されたユニットの直下のユニットが一覧で表示されます。
- 詳細情報エリア
-
リストエリアで選択したユニットの定義情報や実行情報などの詳細情報が表示されます。複数ユニットの情報を同時に表示することもできます。
詳細情報を表示するには,リストエリアでユニットを選択してから[表示]ボタンをクリックします。ほかのユニットの情報を表示させたい場合は,リストエリアでほかのユニットを選択して,再度[表示]ボタンをクリックしてください。
見たい情報に切り替えるには,表示切り替えドロップダウンリストから表示情報の種類を選択します。選択できる表示情報の種類は,起動モードが標準モードの場合に表示できるすべての種類の表示情報です。表示情報の種類については,「12.3.1 画面構成」を参照してください。
[最新情報に更新]を実行すると,その時点で詳細情報エリアに表示されているユニットを対象に,表示情報が更新されます。
詳細情報エリアを表示させたくない場合は,[表示]−[詳細情報エリア]−[表示サイズ]−[最小化]を選択してください。最小化した詳細情報エリアを元に戻すには,[表示]−[詳細情報エリア]−[表示サイズ]−[元のサイズに戻す]を選択してください。
(2) [JP1/AJS3 - View]ウィンドウ(サマリー監視画面)
[JP1/AJS3 - View]ウィンドウ(メイン画面)で操作メニューの[表示]−[サマリー監視]を選択すると,[JP1/AJS3 - View]ウィンドウ(サマリー監視画面)に遷移します。[JP1/AJS3 - View]ウィンドウ(メイン画面)に戻るには,[表示]−[メイン]を選択します。

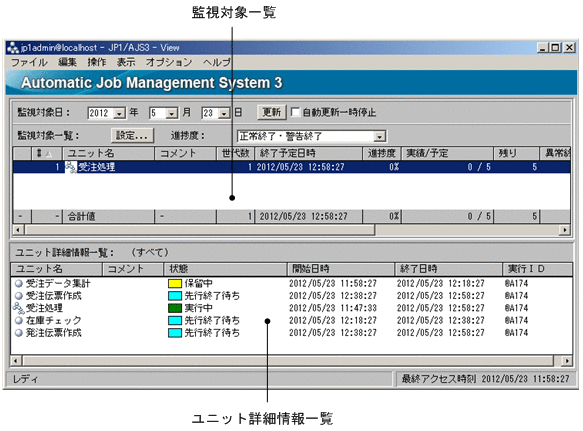

[JP1/AJS3 - View]ウィンドウ(サマリー監視画面)を次の図に示します。
|
表示エリアについて説明します。
- 監視対象一覧
-
監視対象として登録されたユニットの進捗度,配下のユニットの状態分布,終了予定時刻などの情報が表示されます。
監視対象としてユニットを登録する方法については,「8.3 進行状況を監視する」を参照してください。
- ユニット詳細情報一覧
-
監視対象一覧で選択したユニット,およびその配下のユニットの詳細情報が一覧で表示されます。
ユニット詳細情報一覧はデフォルトでは空白です。詳細情報を表示するには,監視対象一覧でユニットを選択してから,[表示]−[ユニット詳細情報一覧]−[ユニットの状態]または[すべて]を選択します。[ユニットの状態]を選択した場合は,監視対象一覧で選択したユニットの配下にあるユニットのうち,ユニットの状態に分類されるユニットだけが表示されます。[すべて]を選択した場合は,監視対象一覧で選択したユニットの配下にあるすべてのユニットが表示されます。
ほかのユニットの情報を表示させたい場合は,監視対象一覧でほかのユニットを選択して,再度[表示]−[ユニット詳細情報一覧]−[ユニットの状態]または[すべて]を選択してください。
