各種ファイルのアップロードを行います。「参照」ボタンで，アップロードしたいファイル名を指定して，「アップロード」ボタンをクリックすると，以下のファイルのアップロードが行われます。

• 「許可機器一覧」
  ネットワークへの接続を許可する機器の一覧です。許可機器とは，固定機器以外のクライアントPCなどのことです。拡張子がcsvのファイル以外は，アップロードは拒否されます。
  登録可能な機器は，許可機器と固定機器合わせて，262140台までです（262140=65535×4）。

• 「固定機器一覧」
  ネットワークへの接続を許可する機器の一覧です。固定機器とは，ルータ，プリンタ，サーバ等の機器のことです。拡張子がcsvのファイル以外は，アップロードは拒否されます。
  登録可能な機器は，許可機器と固定機器合わせて，262140台までです（262140=65535×4）。
  なお，固定機器一覧の登録は，必須ではありません。固定機器一覧を作成せず，固定機器と許可機器を１つのファイルにまとめて，許可機器一覧として登録しても問題ありません。

• 「スイッチ一覧」
  スイッチ情報定義ファイルです。
  「スイッチ一覧」は，環境設定画面の「監視情報」のARP情報が「収集する」または，「不正機器特定情報」の位置特定が「行う」に設定されている時に表示されます。

• 「環境設定」
  環境設定ファイルです。
  拡張子がconfのファイル以外は，アップロードは拒否されます。

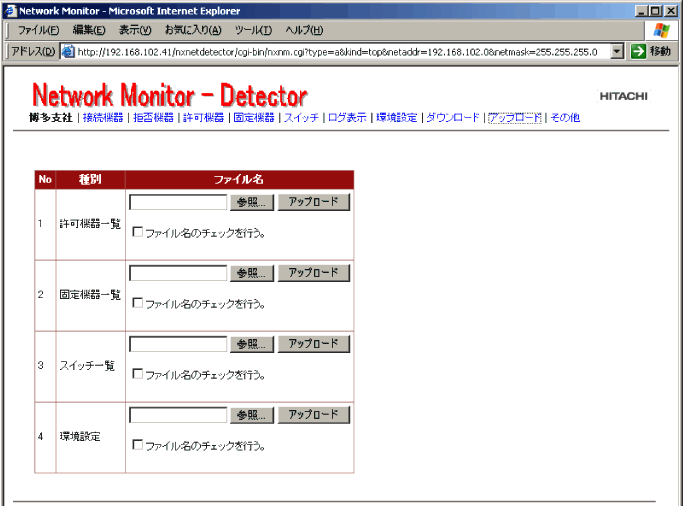

  図14-19　アップロード画面



「ファイル名のチェックを行う。」をチェックしてアップロードすると，監視処理側でファイル名を記憶します。次回，アップロード画面を開いたときには，ファイル名が表示され，デフォルトでチェックボックスがチェックされた状態になります。

初期状態デフォルト，または，前回，チェックを行わないでアップロードした場合には，ファイル名は表示されません。また，チェックボックスもチェックされていません。

アップロードするファイルのフォーマットは，以下の通りです。

• 許可機器一覧
• 固定機器一覧
  フォーマット（CSV形式）


  MACアドレス,IPアドレス1,IPアドレス2,停止期間監視,有効期限,コメント

  • MACアドレスの区切り文字は':'または'-'です。
  • IPアドレスは，ドット形式です。
  • IPアドレスを指定する場合は，IPアドレス1に指定し，IPアドレス2は空欄にします。
  • IPアドレスの範囲を指定する場合には，IPアドレス1に開始アドレス，IPアドレス2に終了アドレスを指定します。
  • 有効期限は，日単位で指定します。指定した日の次の日の０時０分０秒以降に，ネットワークから排除されます。指定フォーマットは，"年.月.日"（例：2004.04.30）です。無期限の場合には，空欄としてください。
  • コメントは32バイト以内，半角英数，'_'，または日本語が指定可能です。
  • 行の先頭に"#"があればその行は無視します。
  • アップロードするファイルは Microsoft(R) Windows(R)の搭載されたPCで作成したものを前提としています（文字コードはShift-JIS，改行コードはCRLF）。
  • MACベンダを指定して許可する場合には，MACアドレスの上位3バイトにベンダIDを指定し，下位3バイトには0を設定します。
  例


  # MAC, IP1, IP2, UNUSED, TERM, COMMENT # 00:80:c8:84:51:01,192.168.0.1,,,,MACとIPで指定 # 00:80:c8:84:51:02,192.168.0.2,,Y,,停止期間監視を指定 # 00:80:c8:84:51:03,192.168.0.10,192.168.0.20,,,MACとIPの範囲で指定 # 00:80:c8:84:51:04,,,,2004.04.30,MACのみと有効期限の指定 # ,192.168.0.5,,,,IPのみで指定# 00:80:c8:00:00:00,,,,,MACベンダ指定 #

• スイッチ一覧
  フォーマット（CSV形式）


  IPアドレス,コミュニティ名1,コミュニティ名2,種別,予備1(空白),予備2(空白),コメント

  • IPアドレスはドット形式です。スイッチのMIB情報を収集するためのIPアドレスです。
  • コミュニティ名1はMIBを取得するためのコミュニティ名です。
  • コミュニティ名2将来拡張用です。指定しないでください。
  • 種別は，将来拡張用です。指定しないでください。
  • 予備1，予備2は将来拡張用です。空白としてください。
  • コメントは32バイトまで指定できます。
    詳細は「14.11　スイッチ情報の登録」を参照してください。

  例


  # IP addr,name1,name2,flag, , ,Comment 192.168.102.1,public@102,,1,,,L3_SW(ルータ) 192.168.102.100,public,,,,,リピータHUB 192.168.102.254,public,,1,,,_

• 環境設定
  フォーマット（テキストファイル）


  trap_level : SNMPトラップレベル (W,O,I：W=警告,O=操作,I=情報) trap_ver : SNMP TRAPバージョン (1 または 2) trap_addr : SNMPトラップ送信先IPアドレス (0.0.0.0の場合，通知しない) community : SNMPコミュニティ名 (32バイト) agent_ipaddr : 送信元IPアドレス (0.0.0.0の場合，自動設定) event_ipaddr : 独自トラップ送信先IPアドレス (0.0.0.0の場合，通知しない) event_portno : 独自トラップ送信先ポート番号 (0 - 65535) pc_name : コンピュータ名の収集フラグ (Y または N) ptrl_interval_name : NetBIOS情報の収集間隔[ミリ秒] (10-60000) icmp_send : ICMP送信フラグ (Y または N) ptrl_interval_icmp : ICMP送信間隔[ミリ秒] (10-60000) arp_collect : ARP情報の収集フラグ (Y または N) ptrl_cycle_arp : ARP情報の収集周期[秒] (1-3600) mac_vendor : MACアドレスのベンダ指定可否フラグ (Y または N) name_change_log : コンピュータ名称変更の検出 (Y または N) permlist_manage : 機器一覧管理単位 (A(全体) or N(ネットワーク毎)) unused_period : 許容遊休時間[時間] (1-8760, 0の時切り離さない) search_position : 不正機器の検出を行う (Y または N) max_ent_cnt : 最大接続機器台数 (256 - 8192) max_log_case : 最大ログ件数 (4096 - 65536) device_save_limit : 接続機器保持期間(日) (1 - 365, または, 0) permlist_ok : 許可機器の編集可否フラグ (Y または N)

  • 設定内容は「14.13　環境設定」を参照してください。
  • 各項目の設定がない場合，設定に誤りがある場合には，デフォルト値として動作します。
    デフォルト値は，「14.13　環境設定」を参照してください。

  例


  # # Updated at 2006/12/07 09:54:21 # trap_level : I trap_ver : 1 trap_addr : 0.0.0.0 community : public agent_ipaddr : 0.0.0.0 event_ipaddr : 192.168.102.41 event_portno : 10001 pc_name : Y ptrl_interval_name : 200 icmp_send : Y ptrl_interval_icmp : 200 arp_collect : Y ptrl_cycle_arp : 120 mac_vendor : N name_change_log : Y permlist_manage : N unused_period : 24 search_position : Y max_ent_cnt : 4096 max_log_case : 4096 device_save_limit : 90 permlist_ok : Y # #
