ダウンロード

各種ファイルのダウンロードが可能です。ダウンロードしたいファイルを右クリックし，表示されるメニューの「対象をファイルに保存」を選択して，ダウンロードを行います。

「接続機器一覧」，「接続機器一覧（時刻付）」
現在ネットワークに接続されている機器の一覧です。
「拒否機器一覧」，「拒否機器一覧（時刻付）」
現在ネットワークへの接続が拒否されている機器の一覧です。
「許可機器一覧」，「固定機器一覧」
ネットワークへの接続を許可する機器の一覧です。
「スイッチ一覧」
「14.19　その他」各種情報のスイッチ情報で表示される内容です。
「スイッチ一覧」は，環境設定「監視情報」の「ARP情報」が「収集する」または，「不正機器特定情報」の位置特定が「行う」に設定されている時に表示されます。
「環境設定」
「14.13　環境設定」で設定した内容です。
「ログ」
「14.12　ログ表示」で表示される内容です。

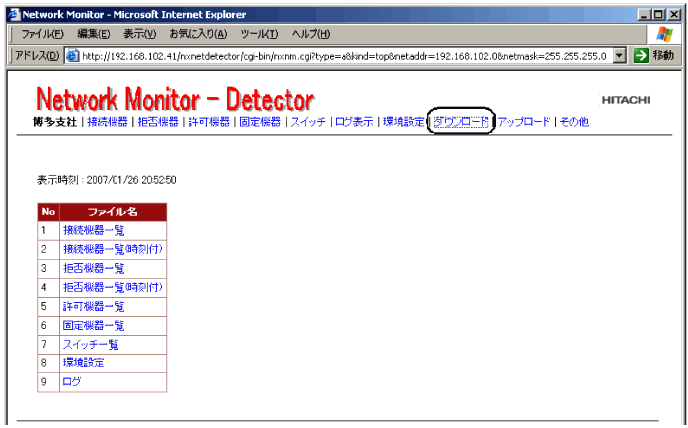

図14-18　ダウンロード画面

注※1: ダウンロードされるファイルはMicrosoft(R) Windows(R)の搭載されたPCで参照することを前提としています（文字コードはShift-JIS，改行コードはCRLF）。

ダウンロードされるファイルのフォーマットは，以下の通りです。

「接続機器一覧」
「拒否機器一覧」
「許可機器一覧」
「固定機器一覧」
フォーマットは，「14.15　アップロード」の「許可機器一覧」を参照してください。
なお，「接続機器一覧」,「拒否機器一覧」の場合，IPアドレス2,停止期間監視,有効期限は空欄となります。
コメントは，「接続機器一覧」の場合は "Connected_Entry",
「拒否機器一覧」の場合は，"Isolated_Entry"となります。
「許可機器一覧」は，アップロードしたファイル，監視画面から編集した直接編集したファイルとなります。
「接続機器一覧（時刻付）」

「拒否機器一覧（時刻付）」
フォーマット（CSV形式）：接続機器一覧（時刻付）画面に表示されるフォーマット
以下の例では2行で表示されていますが，実際には1行で表示されます。

状態,MACアドレス,IPアドレス,検出時刻,最終確認時刻,月,火,水,木,金,土,今週,先週,2週,3週,4週,5週,
1月,2月,3月,4月,5月,6月,7月,8月,9月,10月,11月,12月

例

# STATUS,MAC,IP,FIND_TIME,LAST_TIME,COMMENT,VALID,PCNAME,WGNAME,MACVNDR,
Su,Mo,Tu,We,Th,Fr,Sa,ThisW,LastW,2W,3W,4W,5W,Jan,Feb,Mar,Apr,May,Jun,Jul,Aug,Sep,Oct,Nov,Dec
#
動作中,00:0b:be:d3:22:00,192.168.102.1 ,2006/11/27 20:17:47,2006/12/28 13:17:08,"ルータ",,"","","Cisco Systems",
        0,0,0,0,3,0,0,3,10,21,30,24,0,0,0,0,0,0,0,0,0,0,0,15,72
停止  ,00:00:87:9a:00:e6,192.168.102.12,2006/11/27 20:17:47,2006/12/21 18:21:23,"_",,"","","HITACHI, LTD.",
        0,0,0,0,0,0,0,0,8,7,24,22,0,0,0,0,0,0,0,0,0,0,0,18,43

（注）　監視サーバの時刻を変更した当日の各機器の稼働時間は，正しく表示されていません。また，稼働時間は日単位の合計が，週の集計値，週の合計が月の集計値より大きくなる可能性があります。稼働時間は目安として扱ってください。

「環境設定」
フォーマットは，「14.15　アップロード」を参照してください。

「ログ」
フォーマット（CSV形式）

No,時刻,レベル,メッセージ

例

# No,Time,Level,Message
1,2004/02/14 21:00:03,情報,"MAC(00:80:c8:84:51:66), IP(192.168.0.123) is up."
2,2004/02/14 21:30:19,情報,"MAC(00:80:c8:84:51:66), IP(192.168.0.123) is down."

「スイッチ一覧」
フォーマット（CSV形式）

IPアドレス,コミュニティ名1,コミュニティ名2,種別,予備1(空白),予備2(空白),コメント

例

# IP addr,name1,name2,flag, , ,Comment
192.168.102.1,public@102,,1,,,L3_SW(ルータ)
192.168.102.100,public,,,,,リピータHUB
192.168.102.254,public,,1,,,_
