「スイッチ」メニューを選択すると，登録されているスイッチ情報の一覧を表示します。「スイッチ」メニューは，環境設定「監視情報」の「ARP情報」が「収集する」または，「不正機器特定情報」の位置特定が「行う」に設定されている時に表示されます。スイッチ一覧の画面からスイッチ情報の登録，修正を行うことができます。

集中監視機能では，スイッチだけでなく，SNMPエージェントが動作している機器（ルータなど）も指定することができます。

1. スイッチ情報の登録
   「登録」ボタンをクリックして，登録画面を開きます。

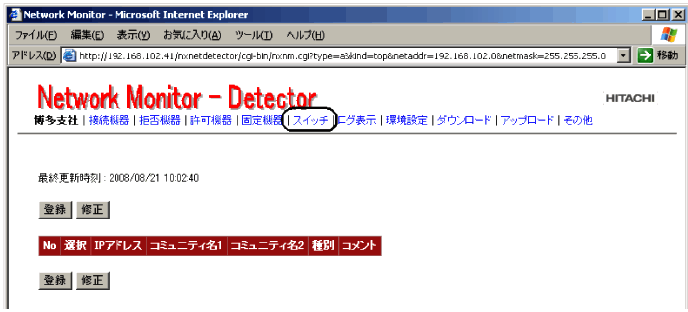

   図14-15　スイッチ一覧画面



   スイッチ登録画面で，スイッチ情報を入力します。

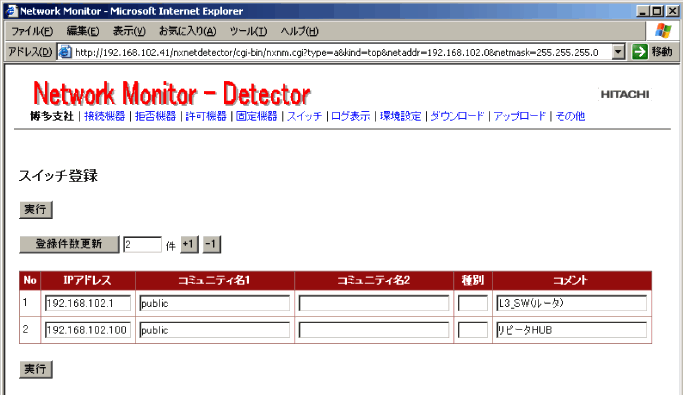

   図14-16　スイッチ登録画面



   「実行」ボタンをクリックすると，登録を確認するメッセージが出力されます。

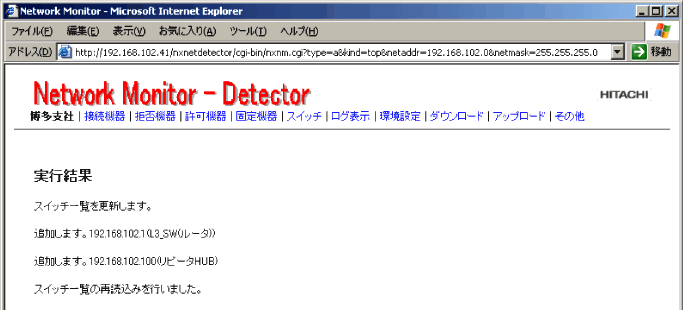

   「OK」ボタンをクリックすると，スイッチ情報が登録されます。




   表14-2　スイッチ情報の項目一覧

   No	項目	説明
   1	IPアドレス	MIB情報を取得する機器（スイッチ等）のIPアドレスを指定します。
   2	コミュニティ名1	MIB情報を取得するためのコミュニティ名を指定します。 例）public
   3	コミュニティ名2	将来の拡張用（指定しないでください）。
   4	種別	将来の拡張用（指定しないでください）。
   5	コメント	説明を32バイトまで指定できます。

   注※1　Cisco社製のスイッチで，VLANを指定している場合は，コミュニティ名にVLAN番号を付加して指定してください。

   （コミュニティ名＠VLAN番号　例：public@100）

   注※2　スイッチを登録する場合は，監視ネットワーク内の全てのスイッチをコアスイッチからエッジスイッチのように上位のスイッチから順番に登録してください。

   注※3　スイッチの登録は，監視しているネットワークとは別ネットワークのスイッチのIPアドレスは登録してないでください。

   設定例

   IPアドレス	コミュニティ名1	コミュニティ名2	種別	コメント
   192.168.0.1	public	−	−	SW1（コアスイッチ）
   192.168.0.11	public	−	−	SW2（フロアスイッチ）
   192.168.0.12	public	−	−	SW3（フロアスイッチ）
   192.168.0.101	public	−	−	SW4（エッジスイッチ）
   192.168.0.102	public	−	−	SW5（エッジスイッチ）

2. スイッチ情報の更新

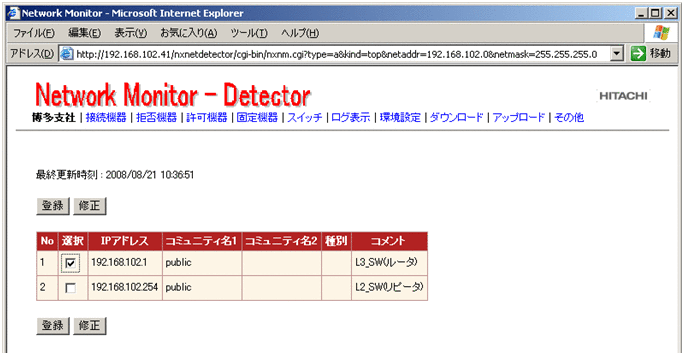

   スイッチ一覧の修正は，「スイッチ」メニューから行います。

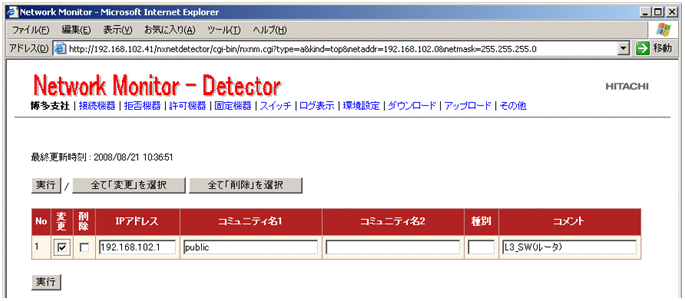

   修正するスイッチをチェックし，「修正」ボタンをクリックし，修正画面を開きます。

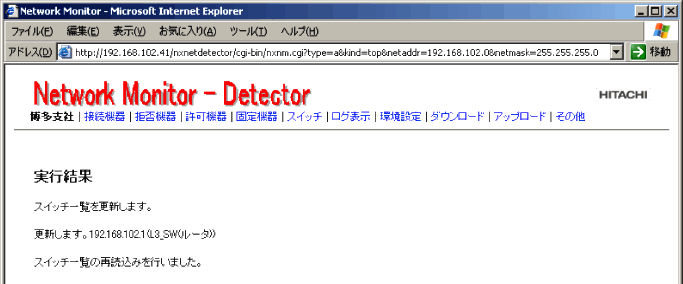

   修正した項目にチェックをつけて，「実行」ボタンをクリックすると，スイッチ情報が登録されます。




   （注）JP1/NETM/Network Monitor - Detectorが参照するスイッチのMIB情報

   JP1/NETM/Network Monitor - Detectorは，スイッチに接続された不正機器の接続位置特定，およびスイッチからARP情報（IPアドレスとMACアドレスの対応）を収集するために，以下のMIB情報を参照します。不正機器の位置特定や，ARP情報収集を行うためには，JP1/NETM/Network Monitor - Detectorに登録するスイッチで以下の標準MIB情報をRFC準拠でサポートしている必要があります。

   表14-3　参照するスイッチのMIB情報（不正機器接続位置特定）

   No	グループ名	オブジェクト識別子	説明
   1	dot1dBase グループ	dot1dBaseBridgeAddress	ブリッジのMACアドレス
   2		dot1dBasePortIfIndex	このポートに対応するインタフェースがMIB-IIに定義されたオブジェクトのインスタンスの値。
   3	dot1dTp グループ	dot1dTpFdbEntry	フィルタリング情報を持つユニキャストMACアドレス情報
   4	interfaces グループ	ifTable	インタフェースの管理テーブル。
   5	ipAddrTable グループ	ipAddrTable	このエンティティのIPアドレスに関連するアドレッシング情報のテーブル（IPアドレス別のアドレス情報テーブル）。

   表14-4　参照するスイッチのMIB情報（ARP情報収集）

   No	グループ名	オブジェクト識別子	説明
   1	interfaces グループ	ifTable	インタフェースの管理テーブル。
   2	ipAddrTable グループ	ipAddrTable	このエンティティのIPアドレスに関連するアドレッシング情報のテーブル（IPアドレス別のアドレス情報テーブル）。
   3	ipNetToMediaTable グループ	ipNetToMediaTable	IPアドレスから物理アドレスへのマッピングに使用されるIPアドレス変換テーブル。
