監視装置および集中監視サーバへアップロードする情報は，以下の5種類です。

1. 許可機器一覧
2. 固定機器一覧
3. 排除機器一覧（監視装置だけ）
4. 環境設定
5. スイッチ一覧

アップロード方法は，以下の4通りです。

方法1：

「ファイル」のメニューから「許可機器登録」，「固定機器登録」，「排除機器登録」，「スイッチ登録」，「環境設定登録」を選択

方法2：

ツールバーの「許可機器登録」，「固定機器登録」，「排除機器登録」，「スイッチ登録」，「環境設定登録」を選択

方法3：

ツリーの右クリックメニューの「許可機器登録」，「固定機器登録」，「排除機器登録」，「スイッチ登録」，「環境設定登録」を選択

方法4：

リストの右クリックメニューの「許可機器登録」，「固定機器登録」，「排除機器登録」，「スイッチ登録」，「環境設定登録」を選択

「許可機器登録」，「固定機器登録」，「排除機器登録」の項目は，動作モードにしたがい，表示されます。動作モードが通常モード（デフォルト）では，「許可機器登録」，「固定機器登録」が表示され，「排除機器登録」は淡色で表示されて指定ができない状態となっています。また，「許可機器登録」，「固定機器登録」，「排除機器登録」は，登録に失敗した場合，リトライできます。リトライの設定については，「4.7　オプション」の「通信」タブを参照してください。

「スイッチ登録」は，「オプション」の「データ」タブの取得データ「スイッチ」にチェックをつけた時に，表示されます。デフォルトでは表示されません。

アップロードするファイルは，監視するネットワークごとのファイルを基本としますが，ファイルが存在しなければ，以下に示す優先順位でファイルを確定します。なお，機器一覧の管理単位の指定が行われている場合，優先順は無視され，機器一覧の管理単位に従います（「オプション」メニューのデータタブを参照）。

• 許可機器

  1. [データディレクトリ]\グループ名\サブグループ名\ネットワーク名\permit.csv
  2. [データディレクトリ]\グループ名\サブグループ名\permit.csv
  3. [データディレクトリ]\グループ名\permit.csv
  4. [データディレクトリ]\permit.csv
• 固定機器

  1. [データディレクトリ]\グループ名\サブグループ名\ネットワーク名\fixed.csv
  2. [データディレクトリ]\グループ名\サブグループ名\fixed.csv
  3. [データディレクトリ]\グループ名\fixed.csv
  4. [データディレクトリ]\fixed.csv
• 排除機器

  1. [データディレクトリ]\グループ名\サブグループ名\ネットワーク名\blocked.csv
  2. [データディレクトリ]\グループ名\サブグループ名\blocked.csv
  3. [データディレクトリ]\グループ名\blocked.csv
  4. [データディレクトリ]\blocked.csv
• 環境設定

  1. [データディレクトリ]\グループ名\サブグループ名\ネットワーク名\nxnmd.conf
  2. [データディレクトリ]\グループ名\サブグループ名\nxnmd.conf
  3. [データディレクトリ]\グループ名\nxnmd.conf
  4. [データディレクトリ]\nxnmd.conf
• スイッチ情報（スイッチ情報は必ず，ネットワークごとに登録します）
  [データディレクトリ]\グループ名\サブグループ名\ネットワーク名\swlist.csv


ただし，登録画面で，「すべて同じ設定にする」を設定した場合には，上記優先順位でなく，サブグループ指定の一括登録の場合上記の2,グループ指定の一括登録の場合，上記の3.，全体指定の一括登録の場合，上記4.のファイルが登録されます。

また，各ファイルのフォーマットはマニュアル「JP1/NETM/Network Monitor」の「6.18　アップロード」または本マニュアルの「14.15　アップロード」を参照してください。

ツリーの右クリックメニューから「許可機器登録」および「環境設定登録」する手順を以下に示します。

＜「許可機器登録」操作手順＞

手順1

対象となる許可機器を登録する方法は，ツリーのルートを指定してすべての監視ネットワークに登録する，本社などのグループを指定して，グループ全体に登録する，A事業所などのサブグループを指定して，サブグループ全体に登録する，総務部などの監視ネットワークを一つだけ指定して登録する，の四つの方法があります。

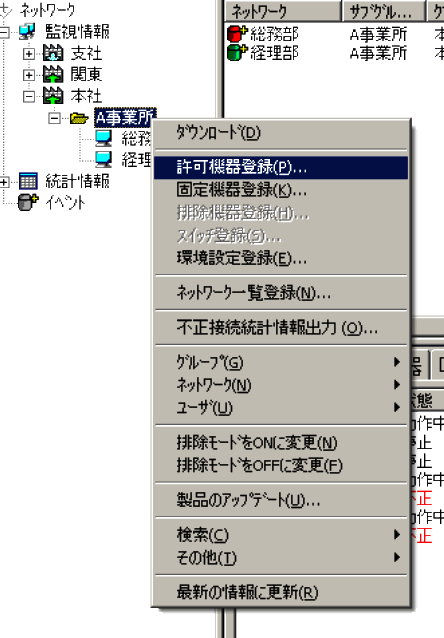

登録する対象を選択し，右ボタンをクリックして「許可機器登録」を実行します。

手順2

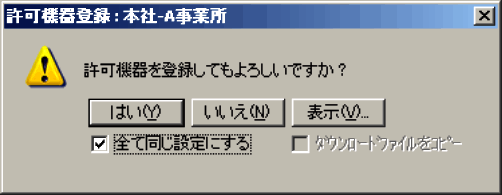

サブグループ名を指定して「許可機器登録」を実行した場合，許可機器の登録を確認するメッセージが表示されます。

登録を実行する場合には，「はい」をクリックしてください。

登録を実行しない場合には，「いいえ」をクリックしてください。

ここで，「すべて同じ設定にする」をチェックしないと，優先順位にしたがって，ファイルが登録されます。

また，「すべて同じ設定にする」をチェックすると，


[データディレクトリ]\グループ名\サブグループ名\permit.csv


が，該当サブグループ内のすべての監視ネットワークに登録されます。

グループを指定して，「すべて同じ設定にする」をチェックすると，


[データディレクトリ]\グループ名\permit.csv


が，該当グループ内のすべての監視ネットワークに登録されます。

ツリーのルートを指定して全監視ネットワークに一括登録する場合には，


[データディレクトリ]\permit.csv


がすべての監視装置に登録されます。

ネットワーク名を指定して「許可機器登録」を実行した場合，登録メッセージに「表示」ボタンが表示されます。

表示ボタンをクリックすると，登録するファイルが表示されます。

表示するアプリケーションは，「オプション」で設定できます。許可機器一覧は，デフォルトはメモ帳で表示され，設定によりMicrosoft(R) Excelでの表示も可能です。

登録を実行する場合には，「はい」をクリックしてください。

登録を実行しない場合には，「いいえ」をクリックしてください。

「ダウンロードファイルをコピー」をチェックすると，「表示」ボタンがクリックされた時に，最新のダウンロードファイルを，監視ネットワークのファイル

許可機器一覧：

[データディレクトリ]\グループ名\サブグループ名\ネットワーク名\permit.csv

固定機器一覧：

[データディレクトリ]\グループ名\サブグループ名\ネットワーク名\fixed.csv

排除機器一覧：

[データディレクトリ]\グループ名\サブグループ名\ネットワーク名\blocked.csv

環境設定：

[データディレクトリ]\グループ名\サブグループ名\ネットワーク名\nxnmd.conf

スイッチ情報：

[データディレクトリ]\グループ名\サブグループ名\ネットワーク名\swlist.csv

にコピーして開きます。

手順3　アップロードを実行します。

実行中に「キャンセル」ボタンをクリックした場合，アップロードを中止します。

手順4　アップロードの結果を確認します。

• アップロードに成功した場合の表示（下記例では，経理部）
• アップロードに失敗した場合の表示（下記例では，総務部）

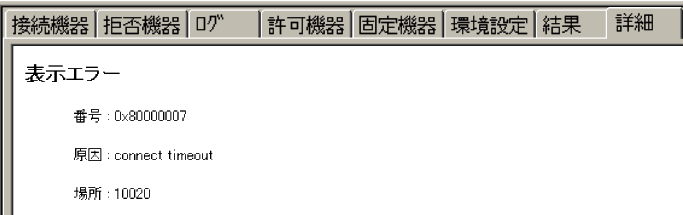

アップロードに失敗した場合，メッセージをダブルクリックすると詳細情報が表示されます。

エラーの詳細は，「7.　メッセージ」を参照してください。

＜注意事項＞

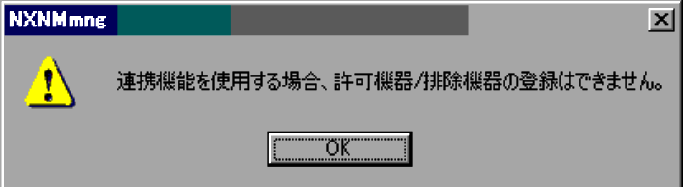

連携機能にて許可機器一覧の更新を行う場合には，許可機器一覧のアップロードはできません。下記画面が表示されます。なお，連携にて許可機器一覧の更新を行う場合には，固定機器一覧にルータ・プリンタ等の機器を登録してください。

　

オプション情報の「機器一覧」タブから連携を設定した場合，その画面の「手動による更新要求」と同じ動作となります。

また，動作モードが「簡易」の場合には，同様に，連携機能にて排除機器一覧をアップロードすることはできません。

WebConsole機能を使用する場合，許可機器一覧，固定機器一覧はWebConsoleの画面から登録を行う必要があります。

＜「環境設定登録」操作手順＞

手順1

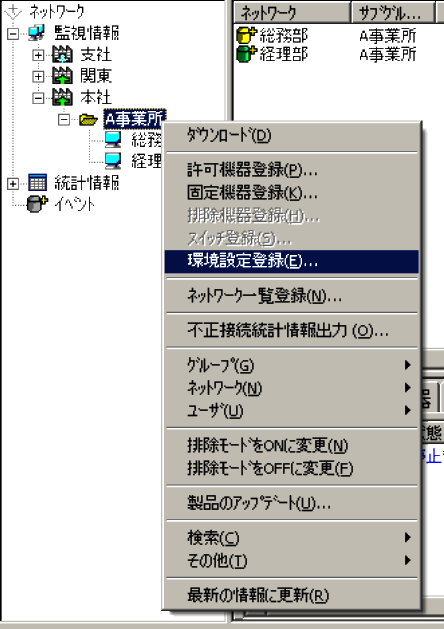

対象となるネットワークに環境設定を登録する方法も，全体，グループ，サブグループ，ネットワークを指定して登録する四つの方法があります。登録する対象を選択し，右ボタンをクリックして「環境設定登録」を実行します。

手順2

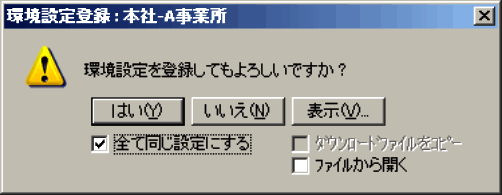

全体，またはグループ名，サブグループ名を指定して「環境設定登録」を実行した場合，環境設定の登録を確認するメッセージが表示されます。

集中監視機能の場合には，環境設定はネットワーク単位のため，ネットワークを指定した以外の時には，最初に見つかったネットワークにだけ登録を行います。

登録を実行する場合には，「はい」をクリックしてください。

登録を実行しない場合には，「いいえ」をクリックしてください。

設定内容を確認・変更する場合には，「表示」をクリックしてください。

「ファイルから開く」をチェックしないと設定画面が表示されます。設定画面の詳細は，「4.6.1　監視装置への環境設定」，「4.6.2　集中監視サーバへの環境設定」を参照してください。チェックするとテキストファイルで内容が表示されます。表示されるファイルは，

全体の場合

[データディレクトリ]\nxnmd.conf（全体で共通の環境設定）

グループ指定の場合，

[データディレクトリ]\グループ名\nxnmd.conf（グループで共通の環境設定）

サブグループ指定の場合，

[データディレクトリ]\グループ名\サブグループ名\nxnmd.conf（サブグループで共通の環境設定）

　

になります。

登録時は，「すべて同じ設定にする」をチェックしない場合には，優先順位に従い登録されます。

チェックした場合には，全体の場合

[データディレクトリ]\nxnmd.conf（全体で共通の環境設定）

グループ指定の場合，

[データディレクトリ]\グループ名\nxnmd.conf（グループで共通の環境設定）

サブグループ指定の場合，

[データディレクトリ]\グループ名\サブグループ名\nxnmd.conf（サブグループで共通の環境設定）

　

が登録されます。

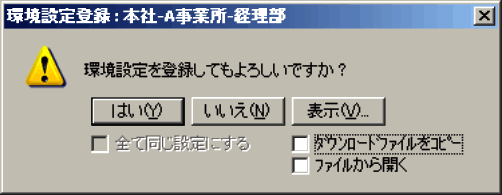

監視ネットワークを単体で指定して「環境設定登録」を実行した場合も，環境設定の登録を確認するメッセージが表示されます。

登録を実行する場合には，「はい」をクリックしてください。

登録を実行しない場合には，「いいえ」をクリックしてください。

設定内容を確認する場合には，「表示」をクリックしてください。

「ファイルから開く」をチェックしない場合には，設定画面が表示されます。設定画面の詳細は「※1　環境設定画面について」を参照してください。チェックするとテキストファイルで内容が表示されます。

「ダウンロードファイルをコピー」にチェックをすると，最後にダウンロードされた環境設定ファイルを表示します。

手順3　アップロードを実行します。

実行中に「キャンセル」ボタンをクリックした場合，アップロードを中止します。

手順4　アップロードの結果を確認します。

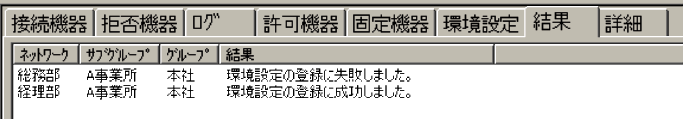

• アップロードに成功した場合の表示（下記例では，経理部）
• アップロードに失敗した場合の表示（下記例では，総務部）




＜「スイッチ登録」操作手順＞

「スイッチ登録」メニューは，「オプション」の「データ」タブの取得データの「スイッチ」にチェックをつけたときに表示されます。

監視装置では，環境設定画面で「不正機器特定情報」にコミュニティ名を設定すると，監視対象の監視ネットワークに接続されているスイッチを自動的に検出します。ただし，JP1/NETM/Network Monitorが自動で検出できるスイッチは，監視対象ネットワーク内のIPアドレスを持ち（接続機器一覧の表示されている），「環境設定」画面の「不正機器特定情報」の「コミュニティ名」でMIB情報を収集できるスイッチです。なお，集中監視装置では，スイッチを自動検出しないので，必要に応じてスイッチの登録を行ってください。

手順1

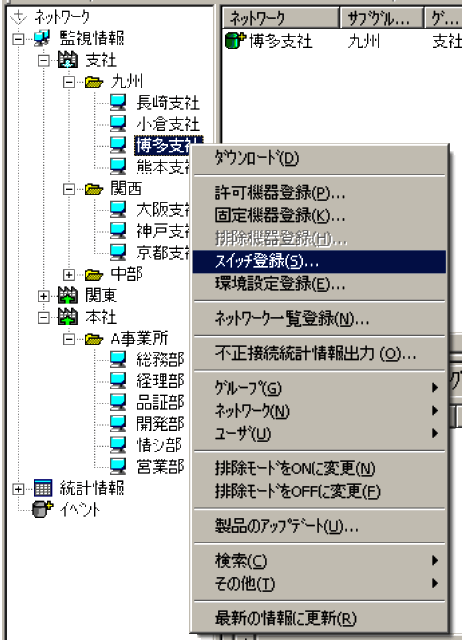

対象となるネットワークにスイッチ情報を登録する方法も，個別のネットワークを指定して登録します。登録する対象を選択し，右ボタンをクリックして「スイッチ登録」を実行します。

手順2

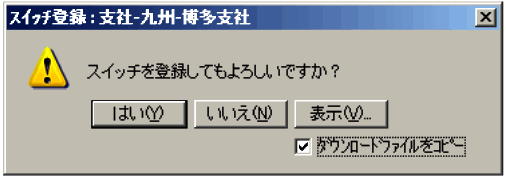

監視ネットワークを指定して「スイッチ登録」を実行した場合，スイッチの登録を確認するメッセージが表示されます。

登録を実行する場合には，「はい」をクリックしてください。

登録を実行しない場合には，「いいえ」をクリックしてください。

設定内容を確認・変更する場合には，「表示」をクリックしてください。

「ダウンロードファイルをコピー」にチェックをすると，最後にダウンロードされたスイッチ一覧ファイルを表示します。

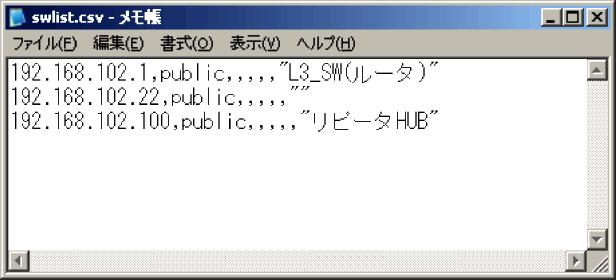

「表示」をクリックするとメモ帳で画面が表示されます。

詳細は，下記マニュアルを参照してください。

「JP1/NETM/Network Monitor」 「6.18　アップロード」のスイッチ一覧 「JP1/NETM/Network Monitor - Manager」 「14.15　アップロード」のスイッチ一覧

手順3　アップロードを実行します。

実行中に「キャンセル」ボタンをクリックした場合，アップロードを中止します。

手順4　アップロードの結果を確認します。

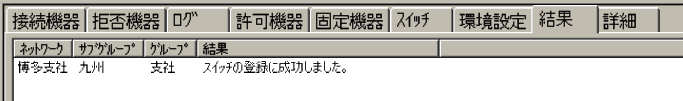

• アップロードに成功した場合の表示（下記例では，博多支社）




• アップロードに失敗した場合の表示（下記例では，経理部）
