ダウンロード

各種ファイルのダウンロードができます。ダウンロードしたいファイルを右クリックし，表示されるメニューの「対象をファイルに保存」を選択して，ダウンロードを行います。

「接続機器一覧」，「接続機器一覧（時刻付）」
現在ネットワークに接続されている機器の一覧です。
「拒否機器一覧」，「拒否機器一覧（時刻付）」
現在ネットワークへの接続が拒否されている機器の一覧です。
「許可機器一覧」，「固定機器一覧」
ネットワークへの接続を許可する機器の一覧です。
「排除機器一覧」（「6.20　簡易モード」を参照してください。）
ネットワークへの接続を拒否する機器の一覧です。
「環境設定」
「6.16　環境設定」で設定した内容です。
「スイッチ一覧」
「6.23　その他」各種情報のスイッチ情報で表示される内容です。
「スイッチ一覧」は環境設定画面で，「不正機器特定情報」にコミュニティ名を設定しているときに表示されます。
「ログ」
「6.15　ログ表示」で表示される内容です。

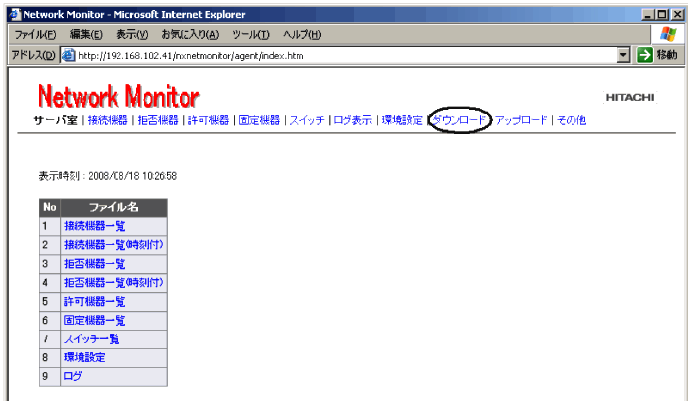

図6-26　ダウンロード画面

※1　ダウンロードされるファイルはMicrosoft(R) Windows(R)の搭載されたPCで見ることを前提としています（文字コードはShift-JIS，改行コードはCRLF）。

ダウンロードされるファイルのフォーマットは，以下のとおりです。

「接続機器一覧」
「拒否機器一覧」
「許可機器一覧」
「固定機器一覧」
「排除機器一覧」（「6.20　簡易モード」を参照してください。）
フォーマットは，「6.18　アップロード」の「許可機器一覧」を参照してください。
なお，「接続機器一覧」,「拒否機器一覧」の場合，IPアドレス2，停止期間監視，有効期限は空欄となります。
コメントは，「接続機器一覧」の場合は "Connected_Entry"，「拒否機器一覧」の場合は，"Isolated_Entry"となります。
「許可機器一覧」は，アップロードしたファイル，監視画面から編集したファイルまたは，「接続機器」メニューから，「許可機器一覧の新規作成」で自動生成したファイルとなります。
「接続機器一覧（時刻付）」
「拒否機器一覧（時刻付）」

フォーマット（CSV形式）：接続機器一覧画面に表示されるフォーマット

状態,MACアドレス,IPアドレス,検出時刻,最終確認時刻日,月,火,水,木,金,土,今週,先週,2週,3週,4週,5週,1月,2月,3月,4月,5月,6月,7月,8月,9月,10月,11月,12月

例

#STATUS,MAC,IP,FIND_TIME,LAST_TIME,COMMENT,VALID,PCNAME,WGNAME,MACVNDR,Su,Mo,Tu,We,Th,Fr,Sa,ThisW,LastW,2W,3W,4W,5W,Jan,Feb,Mar,Apr,May,Jun,Jul,Aug,Sep,Oct,Nov,Dec
#
停止 ,00:e0:2b:5d:9a:00,158.212.102.1,2006/11/23 11:20:46,2006/11/27 14:52:31,"L3SW",,"-","-","EXTREMENETWORKS",0,0,0,0,0,0,0,0,1,4,0,0,0,0,0,0,0,0,0,0,0,0,0,5,0
動作中  ,00:0d:0b:51:8f:3f,158.212.102.205,2006/12/05 13:53:00,2006/12/08 15:20:42,"許可
PC",,"-","-","BuffaloInc.",0,0,3,1,0,1,0,3,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,3

（注）: 監視装置の時刻を変更した当日の各機器の稼働時間は，正しく表示されていません。また，稼動時間は日単位の合計が，週の集計値，週の合計が月の集計値より大きくなる可能性があります。稼動時間は目安として扱ってください。

「スイッチ一覧」

フォーマット（CSV形式）

IPアドレス,コミュニティ名1,コミュニティ名2,種別,予備1(空白),予備2(空白),コメント

例

# IP addr,name1,name2,flag, , ,Comment
192.168.102.1,public@102,, ,,,L3_SW(ルータ)
192.168.102.100,public,,,,,リピータHUB
192.168.102.254,public,, ,,,_

「環境設定」
フォーマットは，「6.18　アップロード」を参照してください。
「ログ」

フォーマット（CSV形式）

No,時刻,レベル,メッセージ

例

# No,Time,Level,Message
1,2004/02/14 21:00:03,情報,"MAC(00:80:c8:84:51:66), IP(192.168.0.123) is up."
2,2004/02/14 21:30:19,情報,"MAC(00:80:c8:84:51:66), IP(192.168.0.123) is down."
