5.2.1 ユニット一覧画面
ジョブグループの階層構造をたどって，任意のルートジョブネットを監視する画面例について，次に説明します。
- 〈この項の構成〉

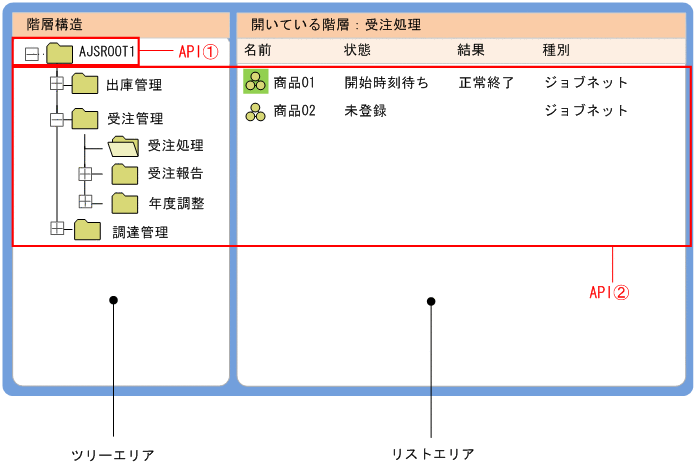

(1) 画面例
|
|
![[図データ]](GRAPHICS/ZD050500.GIF)
- ツリーエリア
-
監視対象のジョブグループおよびその配下にあるジョブグループをツリー表示します。
- リストエリア
-
ツリーエリアで選択したジョブグループの直下のユニットの基本情報を一覧で表示します。
(2) データ取得の流れ
データを取得する処理の流れを次に示します。
-
トップのジョブグループのユニット情報を取得します。
初期表示や最新情報への更新などのタイミングで，ツリーエリアのトップノードに表示するスケジューラーサービスの一覧を取得します。
項番
使用するAPI
説明
API①
enumSchService
スケジューラーサービス一覧を取得します。
-
展開するジョブグループ直下のユニット情報一覧を取得します。
ツリーエリアのノード展開またはノード選択のタイミングや，最新情報への更新などのタイミングで，ジョブグループ直下のユニット情報一覧を取得して，ツリーエリアおよびリストエリアを表示します。
項番
使用するAPI
説明
API②
getCurrentStatusesUnderJobGroup
ジョブグループ直下のユニット情報の一覧を取得します。ルートジョブネットの場合，ユニット情報として定義情報のほかに，最新状態および最新結果が含まれます。
