2.2.5　マッピングパラメータの定義例とデータの流れについて

マッピングパラメータ定義とは，サービスの入出力プロパティと，部品の入出力プロパティおよび変数を結び付けることです。マッピングパラメータを定義すると，サービスの実行時に指定するプロパティの値を，部品の入力プロパティの値として代入し，処理を実行できます。また，部品の処理終了時に，部品の出力結果をサービステンプレートの出力プロパティまたは変数に格納できます。

マッピングパラメータの定義例と，各プロパティ間でどのようにデータが受け渡しされるかを説明します。

条件

ここでは，次のように，ある部品を実行するサービステンプレートを作成する場合の例を説明します。

• 部品のプロパティは次のとおり定義されています。

  表2‒4　部品Aの定義

  プロパティの種別	プロパティ名
  入力プロパティ	容量
  	実行対象サーバ
  出力プロパティ	部品の出力結果

  表2‒5　部品Bの定義

  プロパティの種別	プロパティ名
  入力プロパティ	実行対象サーバ
  	格納先フォルダパス

• プロパティ「実行対象サーバ」および「格納先フォルダパス」の値は，サービス実行時に指定します。

• プロパティ「容量」の値は「10」で，変更する必要がなく，固定です。

• サービスの実行後，部品Aの出力結果を［タスク詳細］ダイアログボックスで確認します。

定義内容

• ［サービス定義編集］ダイアログボックスで，サービスを次のとおり定義します。

  表2‒6　［サービス定義編集］ダイアログボックスの定義

  プロパティの種別	プロパティ名
  入力プロパティ	サーバ名
  	格納先フォルダパス
  出力プロパティ	サービスの実行結果

• 部品Aおよび部品Bをステップとしてフローに追加します。その後，［ステップ編集］ダイアログボックスで次のとおり設定します。

  表2‒7　ステップAの定義

  プロパティ名	マッピングパラメータ
  容量	10
  実行対象サーバ	「サーバ名」のプロパティキー
  部品の出力結果	「サービスの実行結果」のプロパティキー

  表2‒8　ステップBの定義

  プロパティ名	マッピングパラメータ
  実行対象サーバ	「サーバ名」のプロパティキー
  格納先フォルダパス	「格納先フォルダパス」のプロパティキー

実行対象サーバ，部品の出力結果，および格納先フォルダパスに，［サービス定義編集］ダイアログボックスで定義したプロパティがマッピングされます。

データの流れ

各プロパティのデータの流れを次に示します。

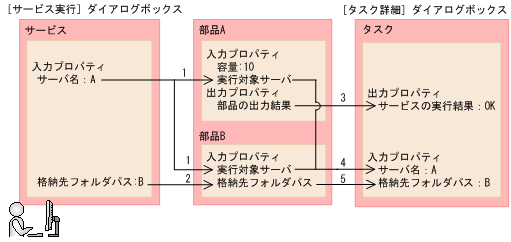

図2‒6　各プロパティのデータの流れ

1. ［サービス実行］ダイアログボックスで指定した「サーバ名」の値が，部品Aおよび部品Bの「実行対象サーバ」の値として格納されます。

2. ［サービス実行］ダイアログボックスで指定した「格納先フォルダパス」の値が，部品Bの「格納先フォルダパス」の値として格納されます。

3. 部品Aの「部品の出力結果」が，［タスク詳細］ダイアログボックスの「サービスの実行結果」に表示されます。

4. 部品Aおよび部品Bの「実行対象サーバ」が，［タスク詳細］ダイアログボックスの「サーバ名」に表示されます。

5. 部品Bの「格納先フォルダパス」が，［タスク詳細］ダイアログボックスの「格納先フォルダパス」に表示されます。
