GUI画面の例を図1-2〜図1-5に，GUI画面の機能内容を表1-1に示します。

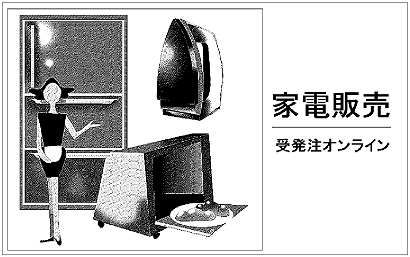

図1-2　メニューバー，タイトルバーがない画面の例（スプラッシュ画面）

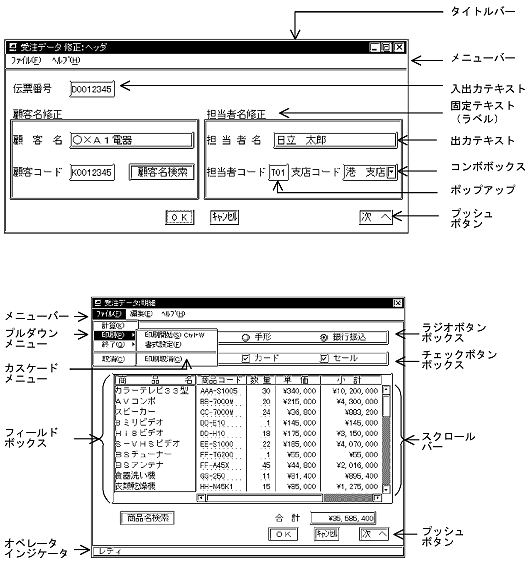

図1-3　GUI画面の例1（標準的な画面）

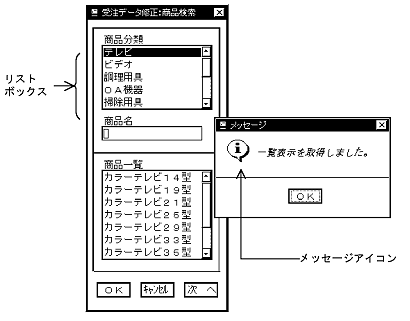

図1-4　GUI画面の例2（ダイアログ表示時の画面）

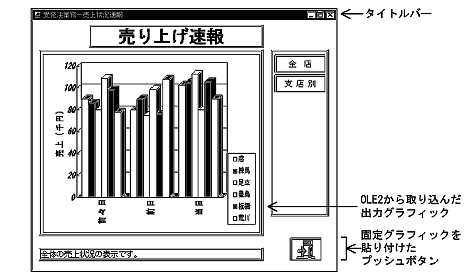

図1-5　グラフィック利用画面の例

表1-1　GUI画面の機能内容

項目	機能内容
画面サイズ	論理画面は最大127行×255文字（フィールドボックスでスクロール使用時） ウィンドウサイズは最大48行×160列（ディスプレイ装置の解像度による）ウィンドウサイズが画面より大きい場合は，オプションでスクロールバーを付ける 全画面表示（一次ウィンドウだけ有効）
ウィンドウ	タイトルバーあり／なし オペレータインジケータあり／なし ウィンドウサイズ変更（リサイズ）あり／なし 背景色（15色），壁紙 ウィンドウ位置（XYZ位置）／一時非表示 フォーカス順序の設定
同時に表示できる二次ウィンドウの数 ※1	一次ウィンドウ1個に対し，二次ウィンドウ3個
GUI機能 （使用できる オブジェクト （2D／3D））	キーエントリ系	入出力テキスト・フィールド（数字，数値，金額，日本語，カナ，英数，MCR，パスワード） 日付テキスト・フィールド（入出力） 時刻テキスト・フィールド（入出力）
	ラベル系	固定テキスト・フィールド 出力テキスト・フィールド（数字，日本語，英数） 日付テキスト・フィールド（出力） 時刻テキスト・フィールド（出力）
	選択エントリ系	コンボボックス（キー入力コンボボックス（固定／可変），メニュー選択コンボボックス（固定／可変））※2，ポップアップテキスト・フィールド（固定／可変）※2，スピンボックス
	候補選択コントロール	リストボックス※2，ラジオボタン（固定／可変），チェックボタン（固定／可変），トグルフィールド
	グループコントロール	グループボックス，フィールドボックス※2，フレーム
	グラフィックコントロール	固定グラフィック※3，出力グラフィック※2※3，セパレータ，けい線，メッセージアイコン，塗りつぶしフィールド
	コマンドコントロール	メニューバー，プルダウンメニュー，カスケードメニュー，プッシュボタン（グラフィック貼り付けボタンを含む）
	予約項目	予約テキスト・フィールド※4
表示文字	画面単位	大，中，小
	オブジェクト単位	文字サイズ	標準文字サイズ，大きい文字，小さい文字
		文字の書体	標準，明朝，ゴシック
		文字の強調	太字，斜体，太字＆斜体
		文字の拡大	標準，長体（縦2倍），平体（横2倍），倍角（縦横2倍）
		文字色	12色
確定キー	送信キー，PF1〜PF84キー，PA1〜PA3キー，スクリーン消去キー，割込キー
その他	アラーム音，IDカード（MCR）の入力，フォーカス・カーソル位置設定

注

使用できるオブジェクトの制限値については，「付録D　画面定義の制限値」またはオンラインヘルプを参照してください。また，各オブジェクトの詳細については「2.　GUI画面の作成」を参照してください。

注※1

二次ウィンドウの表示は，一次ウィンドウが表示されていることが前提になります。

注※2

スクロールバーを付けられます。

注※3

フルカラー対応です。

注※4

予約テキスト・フィールドを定義した画面はOLTPサーバ構成の環境で使用できます。予約項目名はOpenTP1で提供している範囲が使用できます。
