画面・帳票サポートシステム XMAP3 開発・実行ガイド
XMAP3の開発環境を,WS用の画面・帳票を定義する環境に設定します。開発環境の設定の詳細については,「3. 開発環境の設定手順」を参照してください。
次に示すターゲット環境の設定は,必ず実行してください。
XMAP3のドローセットアップ機能を起動させます。セットアップダイアログの[運用管理者用の設定]ボタンを選択して,運用管理者用の設定を活性状態にしてください。

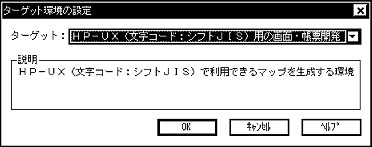

セットアップダイアログの[ターゲットの設定...]ボタンをクリックすると,[ターゲット環境の設定]ダイアログが表示されます。
「ターゲット」から,目的のターゲット環境を選択してください。
ターゲットをメインフレームにした場合と,WindowsまたはWSにした場合とでは,データ有無コードに違いがあるので,ターゲット環境を変更すると,動的変更テーブルの更新が必要になることがあります。また,ドローセットアップで修飾名を変更した場合も,動的変更テーブルが更新されます。

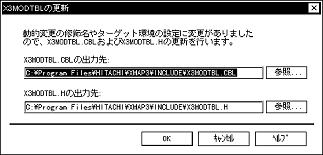

この場合,ドローセットアップで設定を保存するときに[X3MODTBLの更新]ダイアログが表示されます。
ファイル名や出力先を変更する場合は,[参照...]ボタンをクリックして指定してください。
[OK]ボタンをクリックすると,動的変更テーブルにデータ有無コードが書き込まれます。上書きする場合は,日付確認のメッセージが表示されます。[OK]ボタンをクリックすると,新しい動的変更テーブルが生成され,上書き前の動的変更テーブルはX3MODBAK.CBL,X3MODBAK.Hとして保存されます。なお,「X3MODTBL.H」はC言語用の動的変更テーブルです。

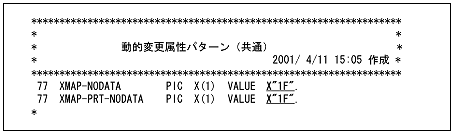

更新後の動的変更テーブルの先頭部分は次のようになります。
ドローセットアップでのターゲット環境とデータ有無コードの関係を次の表に示します。
表17-4 ターゲット環境の設定とデータ有無コードの関係
ターゲット環境の設定 | データ有無コード |
---|---|
VOS3用の画面・帳票開発 VOS1用の画面・帳票開発 VOSK用の画面・帳票開発 |
X'3F' |
メインフレーム−PC分散用の画面・帳票開発 | X'3F' |
AIX(文字コード:シフトJIS)用の画面・帳票開発 | X"1F" |
AIX(文字コード:EUC)用の画面・帳票開発 | X"1F" |
HP-UX(文字コード:シフトJIS)用の画面・帳票開発 | X"1F" |
Solaris(文字コード:シフトJIS)用の画面・帳票開発 | X"1F" |
Solaris(文字コード:EUC)用の画面・帳票開発 | X"1F" |
Linux(文字コード:EUC)用の画面・帳票開発 | X"1F" |
Windows用の画面・帳票開発 | X"1F" |
アプリケーションでほかの値のデータ有無コードを使用する場合は,動的変更テーブルを修正してください。
WS用に定義した画面・帳票のテスト表示またはテスト印刷をするためには,PC上の実行環境を設定する必要があります。実行環境の設定の詳細については,「5. 実行環境の設定手順」を参照してください。
なお,GUI画面を定義するときは,「表示・印刷セットアップ」で「画面デザイン」を選び,「項目の外観」を「3D表示」にしてください。テスト表示のときに,構成要素がWSのMotifに近い外観になります。
PC上で利用できる外字は,シフトJISコードの外字のうち,機種依存文字を除いた1,880文字だけが使用できます。また,ドローで定義する画面・帳票に外字を使用する場合は,Windowsに付属の外字エディタで定義してください。WSで定義した外字ファイルは使用できません。
