プリンタ構成ファイルのファイル名を次に示します。

• ファイル名：XMAP3インストールフォルダ\ETC\X3PPINF

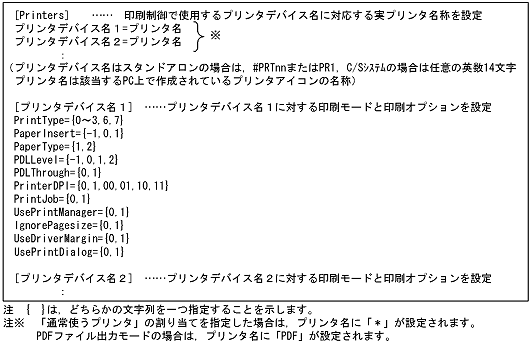

プリンタ構成ファイルの記述形式を次に示します。

プリンタ構成ファイルの設定内容について説明します。

(a)　printerキーの設定

XMAP3で使用するプリンタデバイス名とWindows上に作成したプリンタの対応を設定します。

なお，このキーで設定したプリンタデバイスに対する印刷モードと印刷オプションは，必ず対応するプリンタデバイスキーを作成しそのキーに設定するようにしてください。

• プリンタデバイス名
  XMAP3でプリンタを扱うときの名称を指定します。プリンタデバイス名と印刷サービス名は，対になっている必要があります。

  • スタンドアロン構成，プリンタ共用型およびDBサーバ型C/Sシステム構成の場合
    #PRT，または#PRTnn（nnは任意の数字）を指定してください。このときのプリンタデバイス名が仮想端末名ファイルの印刷サービス名になります。

  • アプリケーションサーバ型C/Sシステム構成の場合
    任意の英数字14けた以内で指定してください（例：RPRT1）。ここで指定したデバイス名称をサービス名ファイルに指定します。

• プリンタ名
  プリントマネージャ，または［プリンタの追加］ウィザードで作成したプリンタの名称の中から対象とするプリンタを選びます。プリンタデバイス名にPR1を指定した場合，そのPCの標準プリンタを設定してください。なお，「通常使うプリンタ」へのプリンタ割り当て機能を使用する場合には，「＊」を設定してください。また，PDFファイルへ出力する場合は，「PDF」を設定してください。


(b)　プリンタデバイス名キーの設定

Printersキーに設定したプリンタデバイス名に対する，印刷モードと印刷オプションを設定します。

• 印刷モード
  プリンタの印刷モードに応じて，各メンバ名には次の組み合わせで設定します。


印刷モードの メンバ名	各印刷モードの指定値
	LIPS III	ESC/P	GDI（ページ）
PrintType	2	0	3
PaperInsert	-1	-1	-1
PaperType	1	2	1
PDLLevel	1	-1	-1
PDLThrough	0	1	0
PrinterDPI	1	0	1

　

印刷モードの メンバ名	各印刷モードの指定値
	GDI（シリアル）	日立製インサータ （0mm）	日立製インサータ （19mm）
PrintType	3	1	1
PaperInsert	-1	0	1
PaperType	1	2	2
PDLLevel	-1	-1	-1
PDLThrough	0	1	1
PrinterDPI	0	0	0

　

印刷モードの メンバ名	各印刷モードの指定値
	日立FAXC/SPOOL出力： ページプリンタ	日立FAXC/SPOOL出力： シリアルインパクトプリンタ
PrintType	6	6
PaperInsert	-1	-1
PaperType	1	1
PDLLevel	1または2	1または2
PDLThrough	0	0
PrinterDPI	01または11	00または10

　

印刷モードの メンバ名	各印刷モードの指定値
	PDFファイル出力：網掛け／グラフィック／書式用
PrintType	7
PaperInsert	-1
PaperType	1
PDLLevel	-1
PDLThrough	0
PrinterDPI	1

印刷モードのメンバ名「PDLLevel」と「PrinterDPI」は，該当する印刷サービスがプリンタ出力かFAXスプール出力かPDFファイル出力かによって，次のように意味が異なります。

印刷モード のメンバ名	プリンタ出力		FAXスプール出力
	設定値	意　味	設定値	意　味
PDLLevel	-1	LIPSのPDLレベル＝LIPS II+	1	圧縮方式＝MH方式
	1	LIPSのPDLレベル＝LIPS III	2	圧縮方式＝MR方式
PrinterDPI	0	シリアルインパクトプリンタ換算＝180DPI	00	副走査線密度＝ファイン FAX出力：シリアルインパクトプリンタ＝180DPI
	1	ページプリンタ換算＝240DPI	10	副走査線密度＝ノーマル FAX出力：シリアルインパクトプリンタ＝180DPI
			01	副走査線密度＝ファイン FAX出力：ページプリンタ＝240DPI
			11	副走査線密度＝ノーマル FAX出力：ページプリンタ＝240DPI

　

印刷モード のメンバ名	PDFファイル出力
	設定値	意　味
PDLLevel	-1	無効
PrinterDPI	1	ページプリンタ換算＝240DPI

• 印刷オプション
  次に示すメンバは，印刷オプションになります。印刷オプションを使用しない場合は0を設定し，使用する場合は1を設定します。このオプションは使用の有無にかかわらず必ずすべて設定します。


印刷オプションのメンバ名	「使用する」を選択したときの意味
PrintJob	出力帳票ファイルをプリントマネージャ中に，APの開始〜終了（またはDISABLE文）の単位で登録する。
UsePrintManager	日立拡張プリンタマネージャのページリカバリ，および用紙切り替え機能が使用できる。
IgnorePagesize	帳票定義中で指定された用紙サイズを無効にし，プリンタドライバの設定に従う。
UseDriverMargin	02-01のマージンと合わせる（GDIだけ有効）
UsePrintDialog	［印刷中］ダイアログを表示する。

上記オプションは，印刷モード別に指定できる項目とできない項目があります。次に印刷モード別に有効となるオプションを示します。

印刷オプションの メンバ名	印刷モード
	LIPS III	ESC/P	GDI（ページ）
PrintJob	○	○	○
UsePrintManager	○	○	○
IgnorePagesize	×	×	○
UseDriverMargin	×	×	○
UsePrintDialog	○	○	○

　

印刷オプションの メンバ名	印刷モード
	GDI （シリアル）	日立製インサータ （0mm）	日立製インサータ （19mm）
PrintJob	○	○	○
UsePrintManager	○	○	○
IgnorePagesize	×	×	×
UseDriverMargin	○	×	×
UsePrintDialog	○	○	○

　

印刷オプションの メンバ名	印刷モード
	PDFファイル出力：網掛け／グラフィック／書式用
PrintJob	○
UsePrintManager	×
IgnorePagesize	×
UseDriverMargin	×
UsePrintDialog	○

（凡例）

○：有効。

×：無効。

プリンタ構成ファイルで設定するオプション機能について説明します。ここでは，表示・印刷セットアップでは設定できない，プリンタ構成ファイルを直接開いて設定する項目だけを説明します。

(a)　EAN-128バーコードの印字幅調整

EAN-128バーコードの安定した印字品質と読み取り精度を確保するために，バーコード全体のバーの印字幅を調整できます。

この機能を使用するためには，プリンタ構成ファイルをテキストエディタで開き，「option」セクションにEAN-128バーコード解像度（デバイス名.BarcodeEanDPI）とEAN-128バーコード調整ドット数（デバイス名.BarcodeEanDOT）を追加します。このとき，デバイス名に「*」を指定すると，プリンタ構成ファイルに記載したすべての印刷サービスに対して，共通の内容を設定できます。この機能は，印刷モードが「GDI：ページプリンタ」か「PDFファイル出力：網掛け／グラフィック／書式用」のときだけ使用できます。

EAN-128バーコード解像度とEAN-128バーコード調整ドット数の設定は，XMAP3で帳票を印刷する前に実施してください。

この設定が無効の場合には，通常の描画設定（300dpiで調整ドットなし）で印字します。

次にプリンタ構成ファイルで設定するEAN-128バーコード解像度とEAN-128バーコード調整ドット数の設定内容を示します。

●EAN-128バーコード解像度（デバイス名.BarcodeEanDPI=）

XMAP3がバーコードを印刷するときに生成するEAN-128バーコードデータの解像度（dpi）を指定します。設定できる値は次のとおりです。なお，次に示す値以外が指定された場合の動作は保証されません。

300，600，900，1200，1500

●EAN-128バーコード調整ドット数（デバイス名.BarcodeEanDOT=）

EAN-128バーコード解像度で指定した解像度（dpi）に従って生成されたバーコードパターンに対して微調整（幅の増減）する量をドット単位で表した「EAN-128バーコード調整ドット数」を指定します。

EAN-128バーコード調整ドット数を指定すると，指定したドット数分がバーコードパターンの左右から均等に調整されます。−（マイナス）の値を指定したときは，バーコードパターンのうち，右側を優先とし，右，左の順に，バーコード幅を小さくします。＋（プラス）の値を指定したときは，左側を優先とし，左，右の順に，バーコードの幅を広くします。条件に合わない場合は，無効となります。

EAN-128バーコード解像度の指定値に対応するEAN-128バーコード調整ドット数の範囲を次に示します。

BarcodeEanDPIの指定値（dpi）	BarcodeEanDOTの指定範囲（dot）
300	-1 〜 1
600	-3 〜 3
900	-5 〜 5
1200	-7 〜 7
1500	-9 〜 9

注

EAN-128バーコード調整ドット数が「0」の場合，描画時のドット調整はされません。

(b)　EAN-128バーコードのスタート／ストップキャラクタの印字幅調整

EAN-128バーコードの，スタート／ストップキャラクタの印字幅だけを調整できます。EAN-128バーコード全体の印字幅を調整する機能と併用することで，バーコードの読み取り精度を向上できます。

この機能を使用するためには，プリンタ構成ファイルをテキストエディタで開き，「option」セクションにEAN-128バーコードのスタート／ストップキャラクタの印字幅調整ドット数（デバイス名.BarcodeEanSSDOT）を追加します。この機能は，印刷モードが「GDI：ページプリンタ」または「PDFファイル出力：網掛け／グラフィック／書式用」のときだけ使用できます。

なお，この機能は，EAN-128バーコードの印字幅を調整する機能と併用することもできます。EAN-128バーコードの印字幅を調整する機能も使用する場合は，「option」セクションにEAN-128バーコード解像度（デバイス名.BarcodeEanDPI），EAN-128バーコード調整ドット数（デバイス名.BarcodeEanDOT）も追加します。

EAN-128バーコード調整ドット数の設定は，XMAP3で帳票を印刷する前に実施してください。

次にプリンタ構成ファイルで設定するEAN-128バーコードのスタート／ストップキャラクタ調整ドット数の設定内容を示します。

●EAN-128バーコードのスタート／ストップキャラクタ調整ドット数（デバイス名.BarcodeEanSSDOT）

EAN-128バーコード解像度に従って生成したバーコードパターンのうち，スタート／ストップキャラクタに対して，モジュール幅を増減する量をドット単位で表した，スタート／ストップキャラクタ調整ドット数を指定します。スタート／ストップキャラクタ調整ドット数を指定すると，印刷実行時には，指定したドット数分がスタート／ストップキャラクタのバーコードパターンの左右から均等に調整されます。−（マイナス）の値を指定したときには，バーコードパターンのうち，右側を優先とし，右，左の順にバーコードの幅を小さくします。＋（プラス）の値を指定したときは，左側を優先とし，左，右の順にバーコードの幅を広くします。

なお，設定値が不正な場合は，この機能は無効となります。

EAN-128バーコードのスタート／ストップキャラクタ調整ドット数の範囲を次に示します。なお，範囲は，EAN-128バーコードの印字幅調整機能を使用している場合と使用していない場合で異なります。

• EAN-128バーコードの印字幅調整機能を使用している場合
  EAN-128バーコード解像度（BarcodeEanDPI）の指定値によって範囲が異なります。また，指定範囲は，EAN-128バーコード調整ドット数（BarcodeEanDOT）に指定した値によっても変わります。


  BarcodeEanDPIの指定値（dpi）	BarcodeEanSSDOTの指定範囲（dot）
  300	-1- (BarcodeEanDOTの指定値)〜 1- (BarcodeEanDOTの指定値)
  600	-3 - (BarcodeEanDOTの指定値)〜 3- (BarcodeEanDOTの指定値)
  900	-5 - (BarcodeEanDOTの指定値)〜 5- (BarcodeEanDOTの指定値)
  1200	-7- (BarcodeEanDOTの指定値) 〜 7- (BarcodeEanDOTの指定値)
  1500	-9- (BarcodeEanDOTの指定値) 〜 9- (BarcodeEanDOTの指定値)

  例えば，BarcodeEanDPIの指定値が600dpi，BarcodeEanDOTの指定値が-1dotである場合，BarcodeEanSSDOTに指定できる最小値および最大値は次のとおりとなります。
  最小値：-3-(-1)＝-2　　最大値：3-(-1)＝4
  このため，BarcodeEanSSDOTの指定範囲は，-2〜4となります。
  なお，EAN-128バーコード解像度（BarcodeEanDPI）の指定がないと，EAN-128バーコード調整ドット数（BarcodeEanDOT）の値は「0」になるため，EAN-128バーコードの印字幅調整機能を使用していない場合と指定範囲は同じになります。

• EAN-128バーコードの印字幅調整機能を使用していない場合
  BarcodeEanSSDOTの指定範囲は，-1〜1となります。


(c)　EAN-128バーコードの印字幅を調整する場合の注意事項

バーコードの印字幅を調整するときは，次の点に注意してください。

• EAN-128バーコードの解像度に300以外の値を設定した場合，XMAP3が印刷データとして作成するバーコードパターンのデータサイズが大きくなります。このため，機能を使用しない場合に比べ，帳票の印刷ジョブサイズ，またはPDFファイルサイズが増加します。これらのサイズが増加しても運用に問題ないことを十分に確認してください。
• バーコードの印字幅の調整は，プリンタ構成ファイルを直接テキストエディタで開いて設定します。設定方法を誤るなどで，ファイルの内容が不正になると，XMAP3が正しく動作しなくなります。十分に注意して設定してください。
• テキストエディタでプリンタ構成ファイルを直接編集してEAN-128バーコードの印字幅を調整したあとに，表示・印刷セットアップで［標準値］ボタンをクリックすると，プリンタ構成ファイルの設定値はすべて新規インストールした直後の状態に戻ります。このため，テキストエディタで編集したEAN-128バーコードの印字幅調整の情報も削除されるので注意してください。
  なお，表示・印刷セットアップでほかの設定を更新して［更新］ボタンをクリックした場合，テキストエディタで編集した内容は保持されます。


プリンタ構成ファイル（X3PPINF）では，次の点に注意してください。

• プリンタ構成ファイルで有効となるプリンタデバイスは次の範囲とする。
  プリンタデバイス名の総バイト+プリンタデバイスの数<=2047

• プリンタ構成ファイルの1行のバイト数は，最大80バイトとし，行の最後には改行コードが入っていること。
• プリンタ構成ファイル中のキー情報は，2行以上にわたらないこと。
• プリンタ構成ファイル中で使用する文字は，半角文字とする（プリンタ名，およびフォント指定は除く）。
• プリンタ構成ファイル中のキー情報の値は，文字列とする。
• プリンタ構成ファイル中のキーは，すべてあるものとする。
• プリンタ構成ファイル中の内容で，上記以外の値を設定した場合，表示・印刷セットアップや印刷拡張セットアップで設定が不正になる，または，実行時に誤動作することがある。

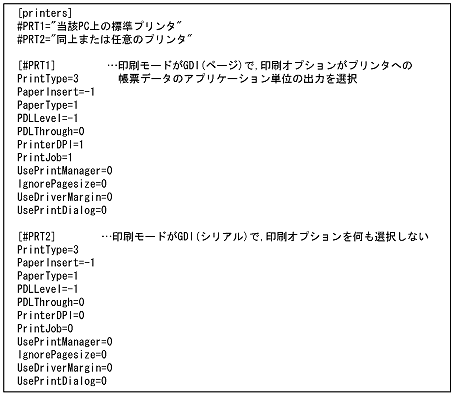

GDIモードで，ページプリンタとシリアルインパクトプリンタのそれぞれを設定したときの設定例を示します。

日立FAXC/SPOOLと連携してFAX出力する場合の設定例を次に示します。

「＊」は，「通常使うプリンタ」への割り当て機能を使用する場合の設定です。FAXスプール出力用の印刷サービスに設定するプリンタ名（ドライバ名）は，表示・印刷セットアップの［プリンタ］タブの項目「プリンタ名（ドライバ名）」のプリンタ名称です。

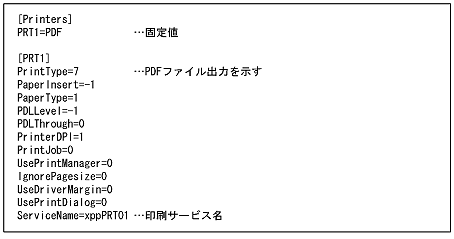

PDFファイル出力する場合の設定例を次に示します。

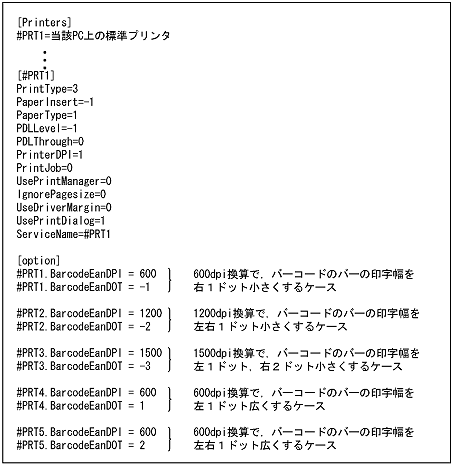

EAN-128バーコードの印字幅を調整する場合の設定例を次に示します。

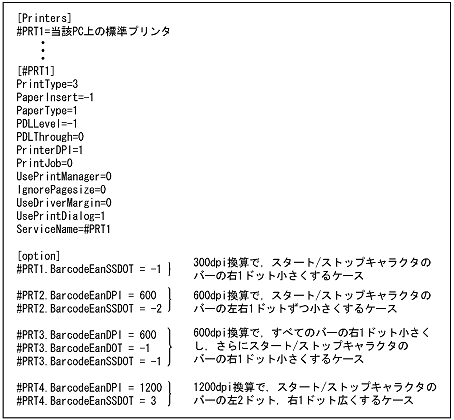

EAN-128バーコードのスタート／ストップキャラクタの印字幅を調整する場合の設定例を次に示します。
