XMAP3実行支援は，マッピングライブラリ，および表示サービス・印刷サービスの制御で構成されます。これらの制御にAPを加えたコンポーネントの組み合わせによって，XMAP3を使った画面表示，帳票印刷の実行が制御されます。

スタンドアロン構成の場合は，1台のPC上に実行用のコンポーネントの組み合わせが収まります。C/Sシステム構成の場合は，実行用のコンポーネントの組み合わせが，ネットワークシステムのどこに位置づくかによって，使用するXMAP3の構成が決まります。ターミナルサービス構成の場合は，スタンドアロン構成と同じコンポーネントがサーバPCに収まります。

次に，スタンドアロンおよびC/Sシステム構成でのXMAP3実行環境で使用するコンポーネントを示します。これらの図では，XMAP3/NET Run Time Systemを例に，実行環境として提供されるコンポーネントを示しています。

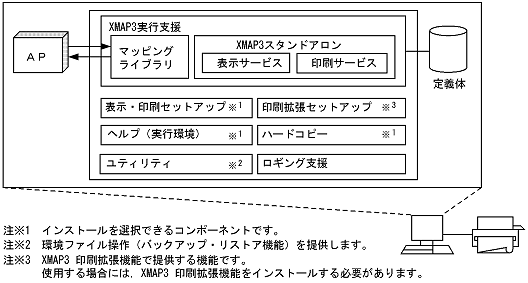

(a)　スタンドアロン構成でのコンポーネント

スタンドアロン構成でのコンポーネントを次に示します。なお，ネットワークドライブからAPを起動した場合は，スタンドアロン構成となります。

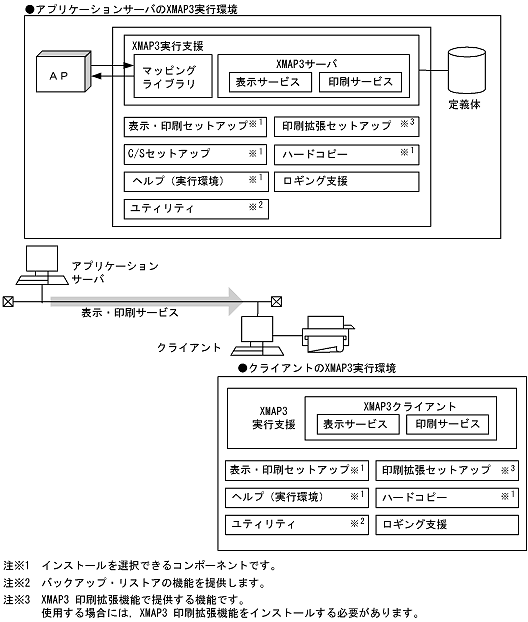

(b)　C/Sシステム構成でのコンポーネント

C/Sシステム構成（アプリケーションサーバ型C/Sシステム）でのコンポーネントを次に示します。

次に，実行環境で使用する各コンポーネントの機能概要を説明します。

• マッピングライブラリ
  表示，または印刷するための定義体（画面・帳票では物理マップ，書式オーバレイでは書式イメージファイルおよび行制御データファイル）を格納フォルダから選び，APからの入出力要求で，表示サービスまたは印刷サービスを介して，画面を表示したり帳票を印刷したりするAPIを提供します。

• 表示サービス・印刷サービス
  それぞれの表示サービス・印刷サービスが，マッピングライブラリからの入出力要求をウィンドウシステム（Windows）の命令に変換し，実際の画面表示やプリンタ印刷との入出力サービスを提供します。

• 表示・印刷セットアップ
  キーボードの割り当てや画面デザインなどの，画面に関する環境設定と，プリンタやスプールへの出力単位などの帳票に関する環境設定をする機能です。

• C/Sセットアップ
  XMAP3のC/S構成でのTCP/IPのホスト名，仮想端末名，表示・印刷サービス名の関連づけ，実行するAPに関する環境設定をする機能です。

• 印刷拡張セットアップ
  印刷実行時に有効となるプリンタ給紙トレイの設定や，帳票中に指定された標準／明朝／ゴシックの書体に対する出力時のフォントを，それぞれ任意のフォントに変更できるようにする機能です。
  設定内容は，プリンタ構成ファイル（X3PPINF）のオプションとして保存されます。
  印刷拡張セットアップを使用するには，XMAP3 印刷拡張機能をインストールする必要があります。

• ハードコピー
  XMAP3で作成した画面のハードコピーを採取する機能です。画面の確認やトラブル発生時のデバッグなどに利用できます。

• ロギング支援
  実行時のログを採取する機能です。トラブル発生の原因の調査などに利用できます。

• ユティリティ
  実行環境では，環境ファイル操作（バックアップ／リストア）機能が提供されます。

• ヘルプ（実行環境）
  XMAP3の使い方に関するヘルプ機能です。
