11.3.6　1台のマシン上にXMAP3サーバを複数起動する場合のAP起動の設定

(a)　APを手動で起動する場合

APを手動で起動する場合，どのXMAP3サーバに関連づけられた表示・印刷サービスに対して出力するかを環境変数「XPW_DAEMON_PORT_NO」で設定します。環境変数には，SERVICESファイルのサービス名を指定します。環境変数が指定されていない場合，SERVICESファイルのサービス名は「xpw」を仮定します。環境変数は，バッチファイルなどでAP起動前に設定するか，AP内で環境変数を設定するようコーディングしてください。

(b)　APを自動で起動する場合

APを自動で起動する場合，XMAP3サーバがプロセス環境変数として環境変数「XPW_DAEMON_PORT_NO」にSERVICESファイルのサービス名を設定し，指定されたAPを起動します。

(c)　OpenTP1と連携する場合

OpenTP1（TP1/MCF）と連携する場合，TP1/NET/XMAP3のシステムサービス情報定義ファイルに，APに対応するXMAP3サーバのSERVICESファイルのサービス名を設定します。システムサービス情報定義ファイルについては，マニュアル「OpenTP1 プロトコル TP1/NET/XMAP3編」を参照してください。設定内容を次に示します。

(d)　ほかのXMAP3サーバ上で動作する印刷サービスに対して出力する場合

ほかのXMAP3サーバ上で動作する印刷サービスへ帳票を出力する場合は，環境変数「XPW_DAEMON_PORT_PRT」でどの印刷サービスに対して出力するかを設定します。この設定は，C/S構成で利用できますが，OpenTP1と連携したOLTP環境では利用できません。

環境変数「XPW_DAEMON_PORT_PRT」には，SERVICESファイルのサービス名を設定します。環境変数「XPW_DAEMON_PORT_PRT」の指定を省略すると，環境変数「XPW_DAEMON_PORT_NO」の値が仮定されます。環境変数は，バッチファイルなどでAP起動前に設定するか，AP内で環境変数を設定するようにコーディングしてください。

(a)　サービス名（ポート番号）の割り当て

複数起動させるXMAP3サーバに対して，ホスト上の/etc/servicesファイルのudpおよびtcpに，ユニークなサービス名（ポート番号）を割り当てます。

また，XMAP3クライアントを起動するWindows上のSERVICESファイルのudpおよびtcpには，接続するXMAP3サーバに割り当てたサービス名（ポート番号）を設定します。

(b)　環境変数（XPW_DAEMON_PORT_NO）の設定

XMAP3サーバとリンクしたAPのプロセスが，表示・印刷サービスへサービス要求できるように，APとXMAP3サーバのサービス名（ポート番号）を合わせる設定をします。

XMAP3サーバを起動させるコマンドの前に，XMAP3サーバに割り当てたポート番号に対応するサービス名を設定します。また，APが動作する環境で，環境変数として，「XPW_DAEMON_PORT_NO」を設定します。次に「XPW_DAEMON_PORT_NO」の設定例を示します。

(c)　サービス名（ポート番号），サービス名ファイルおよび表示・印刷環境ファイルの割り当て

1台のホスト上で，各XMAP3サーバにサービス名（ポート番号），サービス名ファイル，表示・印刷環境ファイルを割り当てます。

• -servicesオプションの設定

  各XMAP3サーバの-servicesオプションに，使用するポート番号に対応するサービス名を指定します。

  次に「-servicesオプション」の設定例を示します。



  • 使用するサービス名は，システム上でそれぞれユニークにしてください。

  • サービス名を指定しない場合は，オプション指定エラーとして，次のエラーメッセージが標準出力されます。

    「xpwdaemon：サービス名is not defind(/etc/services)」

• -xオプションの設定

  各XMAP3サーバの-xオプションに，サービス名ファイルを割り当てます。デフォルトは，インストール時に提供しているサービス名ファイルが設定してあります。次に「-xオプション」の設定例を示します。



  • このオプションを指定した場合，デフォルトのサービス名ファイルは必要ありません。

  • 読み込むサービス名ファイル中の表示または印刷サービス名は，重複しないようにしてください。

• -cオプションの設定

  各XMAP3サーバの-cオプションに，表示・印刷環境ファイルを割り当てます。デフォルトは，インストール時に提供している表示・印刷環境ファイルが設定してあります。次に「-cオプション」の設定例を示します。



  • このオプションを指定した場合，デフォルトの表示・印刷環境ファイルは必要ありません。

(d)　XMAP3サーバの起動

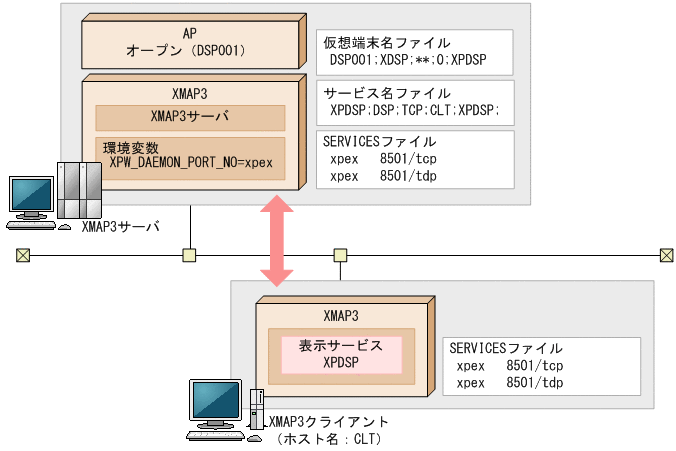

XMAP3サーバに割り当てたパラメタを指定して，XMAP3サーバを起動し，XMAP3クライアントを起動します。

説明

1. XMAP3サーバが起動するホスト上の/etc/servicesファイルのポート番号と，XMAP3クライアントが起動するホスト上の/etc/servicesファイルのポート番号をあわせます。

2. APとXMAP3サーバの起動前に，XMAP3サーバを起動させるポート名を環境変数で指定します。

3. 任意のサービス名ファイルを作成します。

4. パラメタを指定してXMAP3サーバを起動すると，/etc/servicesファイルで定義されたポート番号，サービス名ファイルが，各XMAP3サーバに割り当てられます。

5. XMAP3クライアントが，XMAP3サーバと同一ポート番号で接続し，表示・印刷サービスが起動します。

6. APが表示・印刷サービスへ入出力を要求します。

(e)　XMAP3サーバの停止

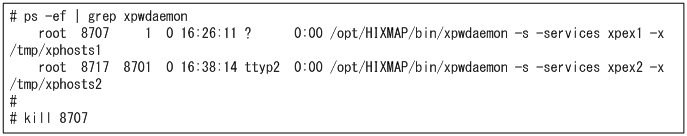

起動済みのXMAP3サーバのプロセスIDを調査し，停止してください。サービス名「xpex1」のXMAP3サーバを停止する場合の実行例を次に示します。
