6.3.6　論理ハードコピー機能

OLTP構成では，論理ハードコピー機能を使用できます。論理ハードコピー機能を使用すると，CUI画面およびGUI画面のフィールドボックス中に配置した，文字，けい線などの画面オブジェクトを印刷できます。

論理ハードコピー機能の概要を次の図に示します。

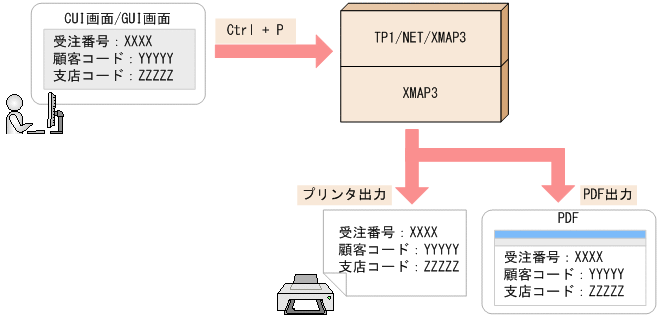

図6-6　論理ハードコピー機能の概要

[図データ]

論理ハードコピー機能の対象画面とオブジェクトを次の表に示します。なお，GUI画面では，フィールドボックスが一つ配置してあるフィールドボックス中のオブジェクトだけが対象です。フィールドボックスがない，または二つ以上配置されているGUI画面では利用できません。

表6-1　論理ハードコピー機能の対象画面とオブジェクト

対象画面 対象オブジェクト 備考
CUI画面 固定フィールド −
出力フィールド −
予約フィールド −
入出力フィールド −
けい線／矩形 −
GUI画面 固定フィールド −
出力フィールド −
出力日付フィールド −
出力時刻フィールド −
予約フィールド −
入出力フィールド 使用目的にパスワードを設定していても，「＊」ではなく，入力した文字が印刷されます。
入出力日付フィールド／
入出力時刻フィールド		 入力途中のデータは，論理ハードコピーを実行したときに表示書式の形式に編集されて，印刷されます。また，入力途中のデータの形式が不正のときは，オペレータインジケータにエラーメッセージが表示され，論理ハードコピーの印刷は実行されません。
固定ポップアップフィールド／
可変ポップアップフィールド		 −
けい線／矩形 次の設定で印刷されます。
  • 線の種類：実線
  • 線の太さ：中
線の位置が中央に設定された線は印刷されません。
トグルフィールド
  • トグル種別にかかわらず，チェックありの場合は全角文字の「1」，チェックなしの場合は全角文字の「0」に変換して印刷されます。
  • トグル色は黒色で印刷されます。
  • トグルフィールドの全体非表示は無効になり，表示された状態で印刷されます。
（凡例）
−：なし。
注
論理ハードコピーは，次に示す設定で印刷されます。
・背景色：白
・けい線の色：黒
・文字色：黒
・文字サイズ：標準
・文字の書体：標準
・文字の強調：標準
「文字だけ非表示」，「反転表示」属性の設定は無効になり，通常文字として印刷されます。また，画面の表示中に，印刷範囲内にカーソルが表示されていても印刷されません。

＜この項の構成＞
(1)　論理ハードコピー機能の操作
(2)　表示・印刷環境ファイル（X3PCONF／XPWconfig）の設定
(3)　設定項目が有効となる印刷モード
(4)　論理ハードコピー機能を使用するときの注意

(1)　論理ハードコピー機能の操作

論理ハードコピー機能を使用するには，環境設定ファイルにパラメタを指定する必要があります。操作の準備から実行までの流れを次に説明します。

  1. 表示・印刷環境ファイル（X3PCONF／XPWconfig）に，出力先プリンタ，用紙サイズなどの印刷設定をします。
  2. 対象とするXMAP3画面がアクティブになっている状態で，［Ctrl］+［P］キーを押します。
    論理ハードコピーの印刷が実行されます。

(2)　表示・印刷環境ファイル（X3PCONF／XPWconfig）の設定

論理ハードコピー機能を使用する前に，表示・印刷環境ファイル（X3PCONF／XPWconfig）をテキストエディタで開き，設定項目を編集してください。

なお，表示・印刷環境ファイル（X3PCONF／XPWconfig）は，次のフォルダに格納されています。

Windowsの場合

XMAP3インストールフォルダ\ETC\X3PCONF
UNIXの場合

/etc/opt/HIXMAP/XPWconfig

表示・印刷環境ファイル（X3PCONF／XPWconfig）で，論理ハードコピー機能に関連する設定項目の一覧を次の表に示します。詳細については，「8.12　論理ハードコピーに関する設定」を参照してください。

表6-2　論理ハードコピー機能に関連する設定項目の一覧

設定項目 ファイルでの記述形式 関連ファイル
論理ハードコピー出力先の印刷サービス名 表示サービス名.DCPSNM= 表示・印刷環境ファイル
論理ハードコピー用紙種別 印刷サービス名.PLPAKD=
論理ハードコピー用紙サイズ 印刷サービス名.PLPASZ=
論理ハードコピー行ピッチ 印刷サービス名.PLLNPC=
論理ハードコピー文字ピッチ 印刷サービス名.PLCHPC=
論理ハードコピー用紙排出有無 印刷サービス名.PLPAOT=
論理ハードコピー用紙排出先 印刷サービス名.PLOTDR=
論理ハードコピー上マージン 印刷サービス名.PLMGTP=
論理ハードコピー左マージン 印刷サービス名.PLMGLF=

(3)　設定項目が有効となる印刷モード

論理ハードコピー機能の設定項目が有効となる印刷モードを次の表に示します。

表6-3　論理ハードコピー機能の設定項目が有効となる印刷モード

パラメタ GDI※1 LIPS※2 ESC/P※3 PDF※4
論理ハードコピー出力先の印刷サービス名
（表示サービス名.DCPSNM=）		 ○ ○ ○ ○
印刷サービス名.PLPAKD
（論理ハードコピー用紙種別）		 × × ○ ×
印刷サービス名.PLPASZ
（論理ハードコピー用紙サイズ）		 ○ ○ × ○
印刷サービス名.PLLNPC
（論理ハードコピー行ピッチ）		 ○ ○ ○ ○
印刷サービス名.PLCHPC
（論理ハードコピー文字ピッチ）		 ○ ○ ○ ○
印刷サービス名.PLPAOT
（論理ハードコピー用紙排出有無）		 × × ○ ×
印刷サービス名.PLOTDR
（論理ハードコピー用紙排出先）		 × × △※5 ×
印刷サービス名.PLMGTP
（論理ハードコピー上マージン）		 ○ ○ ○ ○
印刷サービス名.PLMGLF
（論理ハードコピー左マージン）		 ○ ○ ○ ○
（凡例）
○：設定が有効となります。
△：条件によって異なります。
×：設定が無効となります。
注※1
次の印刷モードを示します。
・GDI：ページプリンタ
・GDI：シリアルインパクトプリンタ
・日立FAXC/SPOOL出力：ページプリンタ
・日立FAXC/SPOOL出力：シリアルインパクトプリンタ
注※2
次の印刷モードを示します。
・PDLスルー：LIPS準拠ページプリンタ
注※3
次の印刷モードを示します。
・PDLスルー：ESC/P準拠シリアルインパクトプリンタ
・PDLスルー：拡張ESC/P シリアルインパクトプリンタ
・日立ESC/P（A）：用紙吸入量 0mmのインサータプリンタ
・日立ESC/P（B）：用紙吸入量19mmのインサータプリンタ
注※4
次の印刷モードを示します。
・PDFファイル出力：網掛け/グラフィック/書式用
注※5
印刷モードが「日立ESC/P（A）：用紙吸入量 0mmのインサータプリンタ」，「日立ESC/P（B）：用紙吸入量19mmのインサータプリンタ」および「PDLスルー：拡張ESC/P シリアルインパクトプリンタ」の場合は有効となります。「PDLスルー：ESC/P準拠シリアルインパクトプリンタ」の場合は無効となります。

(4)　論理ハードコピー機能を使用するときの注意

論理ハードコピー機能を使用するときの注意を次に示します。
